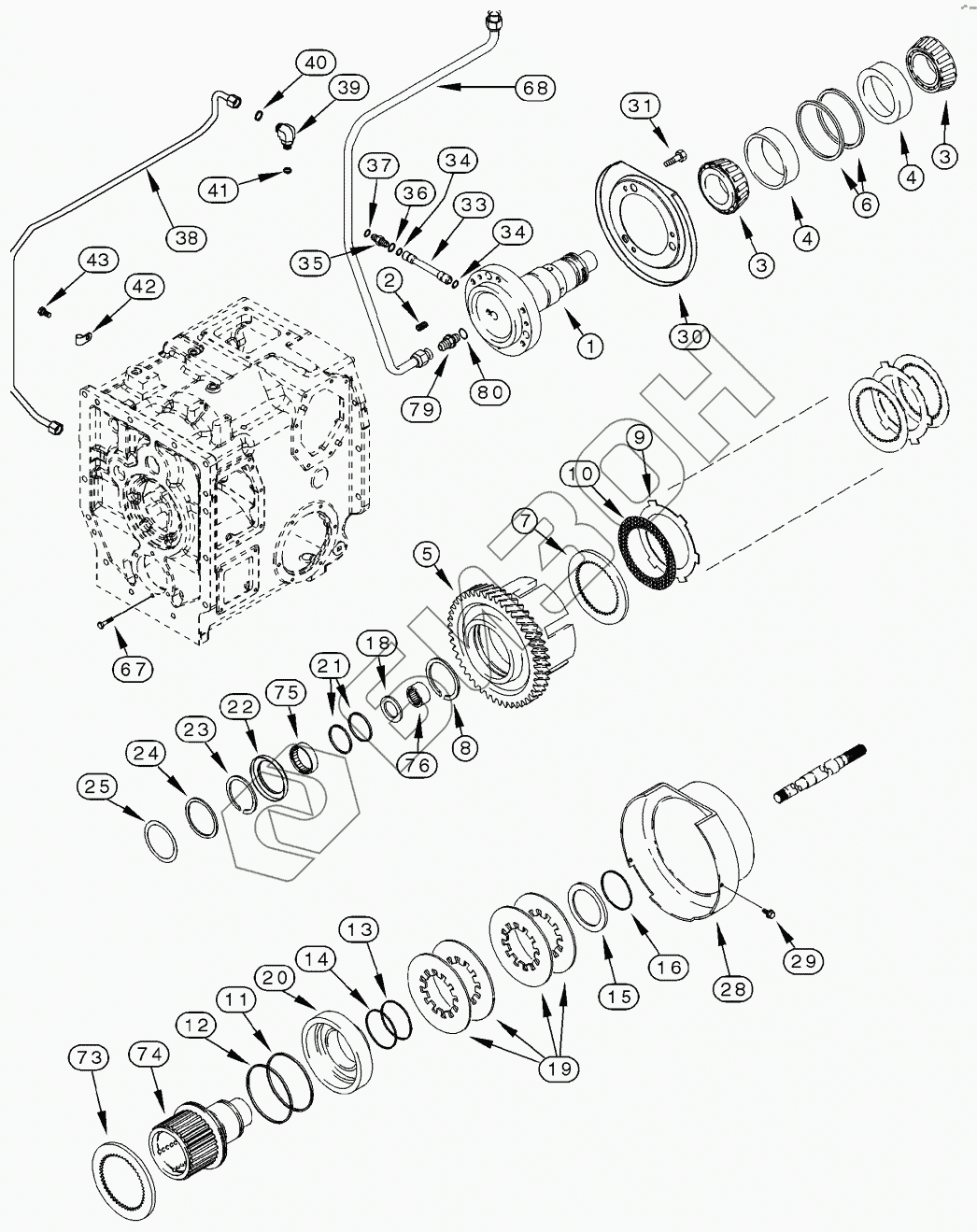

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. RANGE TRANSMISSION - MFD CLUTCH
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
21
22
23
24
25
25
25
25
28
29
30
31
33
34
34
35
36
37
38
39
40
41
42
43
67
68
73
74
75
76
79
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 199320A1 | SHAFT |
Загрузка ...
|
|
| 2 | 877-11010 | SET SCREW |
Загрузка ...
|
|
| 3 | 630694C1 | BEARING |
Загрузка ...
|
|
| 4 | 630695C1 | BEARING |
Загрузка ...
|
|
| 5 | 222856A1 | PINION |
Загрузка ...
|
|
| 6 | 101-21412 | RING |
Загрузка ...
|
|
| 7 | 128297A1 | DISC |
Загрузка ...
|
|
| 8 | 101-11400 | RING |
Загрузка ...
|
|
| 9 | 87738316 | DISC |
Загрузка ...
|
|
| 10 | 1997907C1 | PLATE |
Загрузка ...
|
|
| 11 | 92562C1 | RING |
Загрузка ...
|
|
| 12 | 93138C1 | RING |
Загрузка ...
|
|
| 13 | 1997879C1 | SEAL |
Загрузка ...
|
|
| 14 | 238-7037 | O-RING |
Загрузка ...
|
|
| 15 | 123135A1 | WASHER |
Загрузка ...
|
|
| 16 | 123517A1 | SNAP RING |
Загрузка ...
|
|
| 18 | 121192A1 | WASHER |
Загрузка ...
|
|
| 19 | 1997880C1 | SPRING |
Загрузка ...
|
|
| 20 | 231935A2 | PISTON |
Загрузка ...
|
|
| 21 | 1286024C1 | RING |
Загрузка ...
|
|
| 22 | 1997885C1 | SEAL |
Загрузка ...
|
|
| 23 | 1997891C1 | RING |
Загрузка ...
|
|
| 24 | 1277309C1 | WASHER |
Загрузка ...
|
|
| 25 | 1997895C1 | SHIM |
Загрузка ...
|
|
| 25 | 1997894C1 | SHIM |
Загрузка ...
|
|
| 25 | 138121A1 | SHIM |
Загрузка ...
|
|
| 25 | 1997893C1 | SHIM |
Загрузка ...
|
|
| 28 | 117853A1 | HOUSING |
Загрузка ...
|
|
| 29 | 782-84413 | SCREW |
Загрузка ...
|
|
| 30 | 1997881C1 | SHIELD |
Загрузка ...
|
|
| 31 | 806-8016 | BOLT |
Загрузка ...
|
|
| 33 | 93201C1 | TUBE |
Загрузка ...
|
|
| 34 | 238-5013 | O-RING |
Загрузка ...
|
|
| 35 | 201-102 | CONNECTOR |
Загрузка ...
|
|
| 36 | 237-6008 | O-RING |
Загрузка ...
|
|
| 37 | 238-6014 | O-RING |
Загрузка ...
|
|
| 38 | 258154A3 | TUBE |
Загрузка ...
|
|
| 39 | 86579691 | ELBOW |
Загрузка ...
|
|
| 40 | 86598101 | O-RING |
Загрузка ...
|
|
| 41 | 9992298 | O-RING |
Загрузка ...
|
|
| 42 | 515-23127 | CLAMP |
Загрузка ...
|
|
| 43 | 614-10020 | BOLT |
Загрузка ...
|
|
| 67 | 814-10050 | BOLT |
Загрузка ...
|
|
| 68 | 124306A1 | PIPE |
Загрузка ...
|
|
| 73 | 128297A1 | DISC |
Загрузка ...
|
|
| 74 | 198519A3 | HUB ASSY |
Загрузка ...
|
|
| 75 | 112822R91 | BEARING |
Загрузка ...
|
|
| 76 | F19478 | BEARING |
Загрузка ...
|
|
| 79 | 218-5351 | CONNECTOR |
Загрузка ...
|
|
| 80 | 237-6006 | O-RING |
Загрузка ...
|
|
| 81 | 214389 | PLUG |
Загрузка ...
|
|
| 82 | 237-6008 | O-RING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
