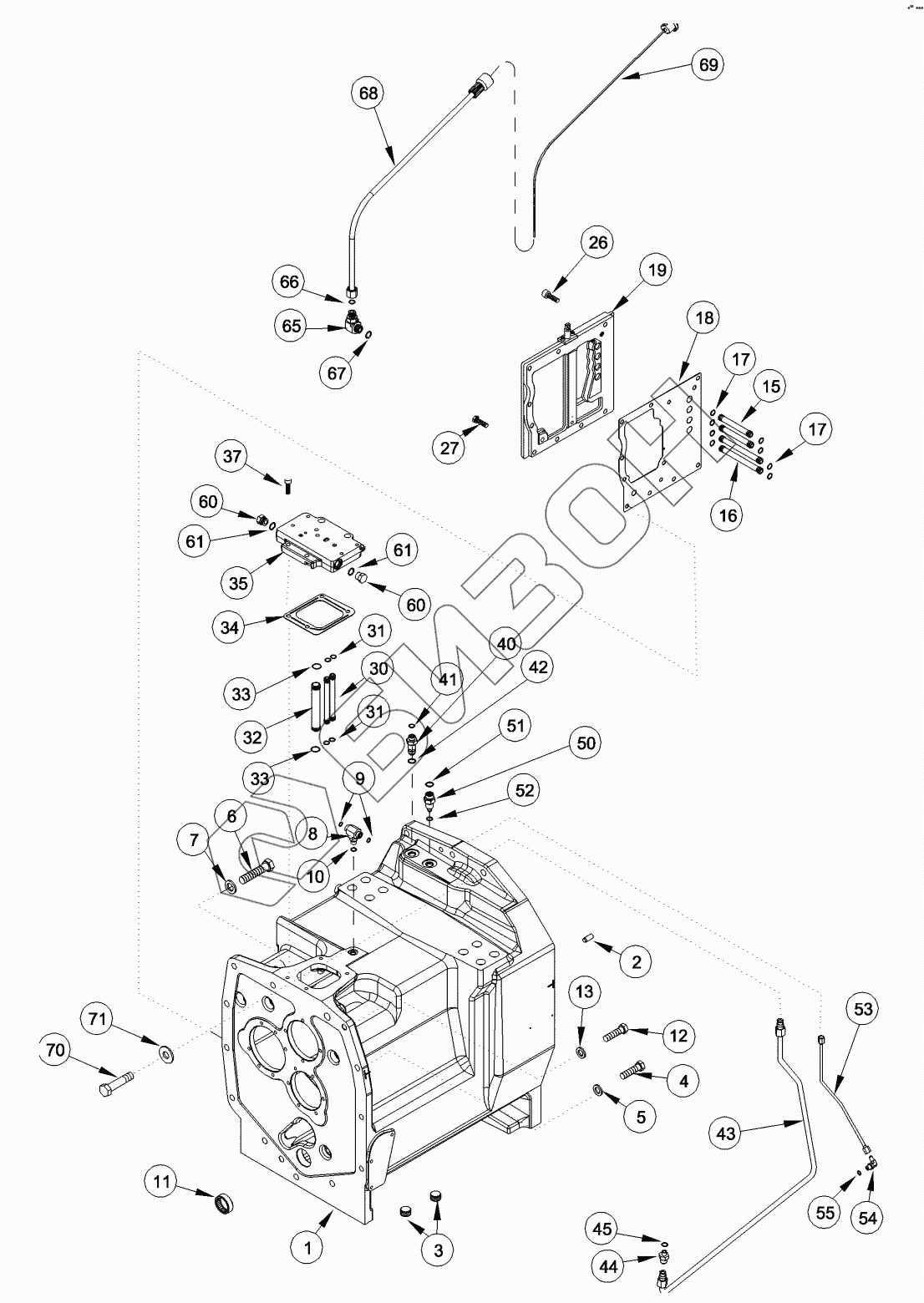

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. SPEED TRANSMISSION - HOUSING
1
1
1
2
3
4
4
5
6
7
8
8
9
10
10A
11
12
13
15
16
17
17
18
19
26
27
27
30
31
31
32
33
33
34
35
37
40
41
42
43
44
45
50
51
52
53
54
55
60
60
61
61
65
66
67
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 307087A2 | HOUSING |
Загрузка ...
|
|
| 1 | 307087A3 | HOUSING |
Загрузка ...
|
|
| 1 | 87435948 | HOUSING |
Загрузка ...
|
|
| 2 | 837-12030 | DOWEL |
Загрузка ...
|
|
| 3 | 192792A1 | PLUG |
Загрузка ...
|
|
| 4 | 828-16060 | BOLT |
Загрузка ...
|
|
| 4 | 828-16080 | BOLT |
Загрузка ...
|
|
| 5 | 896-12016 | WASHER |
Загрузка ...
|
|
| 6 | 87308873 | SCREW |
Загрузка ...
|
|
| 7 | 896-12016 | WASHER |
Загрузка ...
|
|
| 8 | 201-401 | TEE |
Загрузка ...
|
|
| 8 | 700-438 | TEE |
Загрузка ...
|
|
| 9 | 238-6012 | O-RING |
Загрузка ...
|
|
| 10 | 237-6006 | O-RING |
Загрузка ...
|
|
| 10A | 637-63173 | O-RING |
Загрузка ...
|
|
| 11 | 205369R91 | BEARING |
Загрузка ...
|
|
| 12 | 828-16090 | BOLT |
Загрузка ...
|
|
| 13 | 896-12016 | WASHER |
Загрузка ...
|
|
| 15 | 235976A2 | TUBE |
Загрузка ...
|
|
| 16 | 235977A2 | TUBE |
Загрузка ...
|
|
| 17 | 238-5014 | O-RING |
Загрузка ...
|
|
| 18 | 234157A5 | GASKET |
Загрузка ...
|
|
| 19 | 445535A2 | PLATE ASSY |
Загрузка ...
|
|
| 26 | 861-10030 | SCREW |
Загрузка ...
|
|
| 27 | 628-10035 | BOLT |
Загрузка ...
|
|
| 27 | 614-10040 | BOLT |
Загрузка ...
|
|
| 30 | 235977A2 | TUBE |
Загрузка ...
|
|
| 31 | 238-5014 | O-RING |
Загрузка ...
|
|
| 32 | 300827A1 | TUBE |
Загрузка ...
|
|
| 33 | 238-5019 | O-RING |
Загрузка ...
|
|
| 34 | 253805A1 | GASKET |
Загрузка ...
|
|
| 35 | 445533A2 | PLATE ASSY |
Загрузка ...
|
|
| 37 | 861-10035 | SCREW |
Загрузка ...
|
|
| 40 | 93103C1 | UNION |
Загрузка ...
|
|
| 41 | 238-6012 | O-RING |
Загрузка ...
|
|
| 42 | 237-6008 | O-RING |
Загрузка ...
|
|
| 43 | 256955A2 | TUBE |
Загрузка ...
|
|
| 44 | 218-5351 | CONNECTOR |
Загрузка ...
|
|
| 45 | 237-6006 | O-RING |
Загрузка ...
|
|
| 50 | 93105C1 | UNION |
Загрузка ...
|
|
| 51 | 238-6014 | O-RING |
Загрузка ...
|
|
| 52 | 237-6008 | O-RING |
Загрузка ...
|
|
| 53 | 311670A1 | TUBE |
Загрузка ...
|
|
| 54 | 218-5103 | ELBOW |
Загрузка ...
|
|
| 55 | 237-6004 | O-RING |
Загрузка ...
|
|
| 60 | 214389 | PLUG |
Загрузка ...
|
|
| 61 | 237-6008 | O-RING |
Загрузка ...
|
|
| 65 | 86579691 | ELBOW |
Загрузка ...
|
|
| 66 | 9992298 | O-RING |
Загрузка ...
|
|
| 67 | 86598101 | O-RING |
Загрузка ...
|
|
| 68 | 295149A1 | TUBE |
Загрузка ...
|
|
| 69 | 295316A1 | DIPSTICK |
Загрузка ...
|
|
| 70 | 828-16070 | BOLT |
Загрузка ...
|
|
| 71 | 896-12016 | WASHER |
Загрузка ...
|
|
| 72 | 614-12025 | BOLT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
