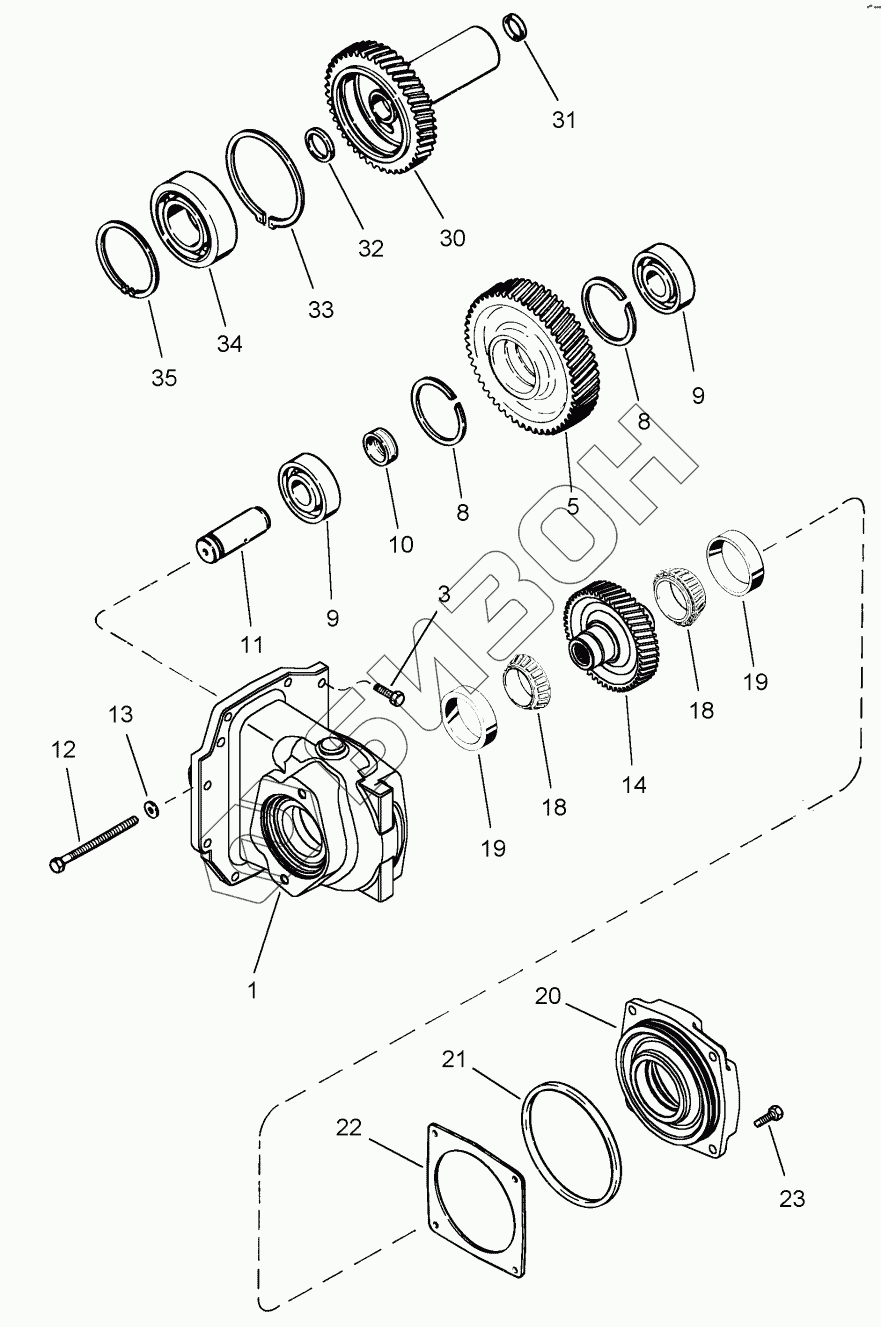

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. TRANSMISSION - PUMP DRIVE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
3
5
8
8
9
9
10
11
12
13
14
18
18
19
19
20
21
22
22
22
22
22
23
30
31
32
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 389550A1 HOUSING
Загрузка ...
3 613-10035 BOLT
Загрузка ...
5 220199A1 GEAR
Загрузка ...
8 472163R1 RING
Загрузка ...
9 394326A1 BEARING
Загрузка ...
10 93316C1 SPACER
Загрузка ...
11 1286151C1 SHAFT
Загрузка ...
12 813-10130 BOLT
Загрузка ...
13 896-12010 WASHER
Загрузка ...
14 404173A1 GEAR
Загрузка ...
18 399933C91 BEARING
Загрузка ...
19 399934C1 BEARING
Загрузка ...
20 405664A2 CAGE
Загрузка ...
21 238-5257 O-RING
Загрузка ...
22 120946C1 SHIM
Загрузка ...
22 120947C1 SHIM
Загрузка ...
22 120948C1 SHIM
Загрузка ...
22 120949C1 SHIM
Загрузка ...
22 149011C1 SHIM
Загрузка ...
23 613-10035 BOLT
Загрузка ...
30 220560A1 PINION
Загрузка ...
31 238-5223 O-RING
Загрузка ...
32 1286023C1 RING
Загрузка ...
33 100-11237 RING
Загрузка ...
34 ST269A BEARING
Загрузка ...
35 101-21433 RING
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
