Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. TURBOCHARGER SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
6
7
8
10
11
12
13
14
15
15
16
16
17
17
18
18
19
19
21
22

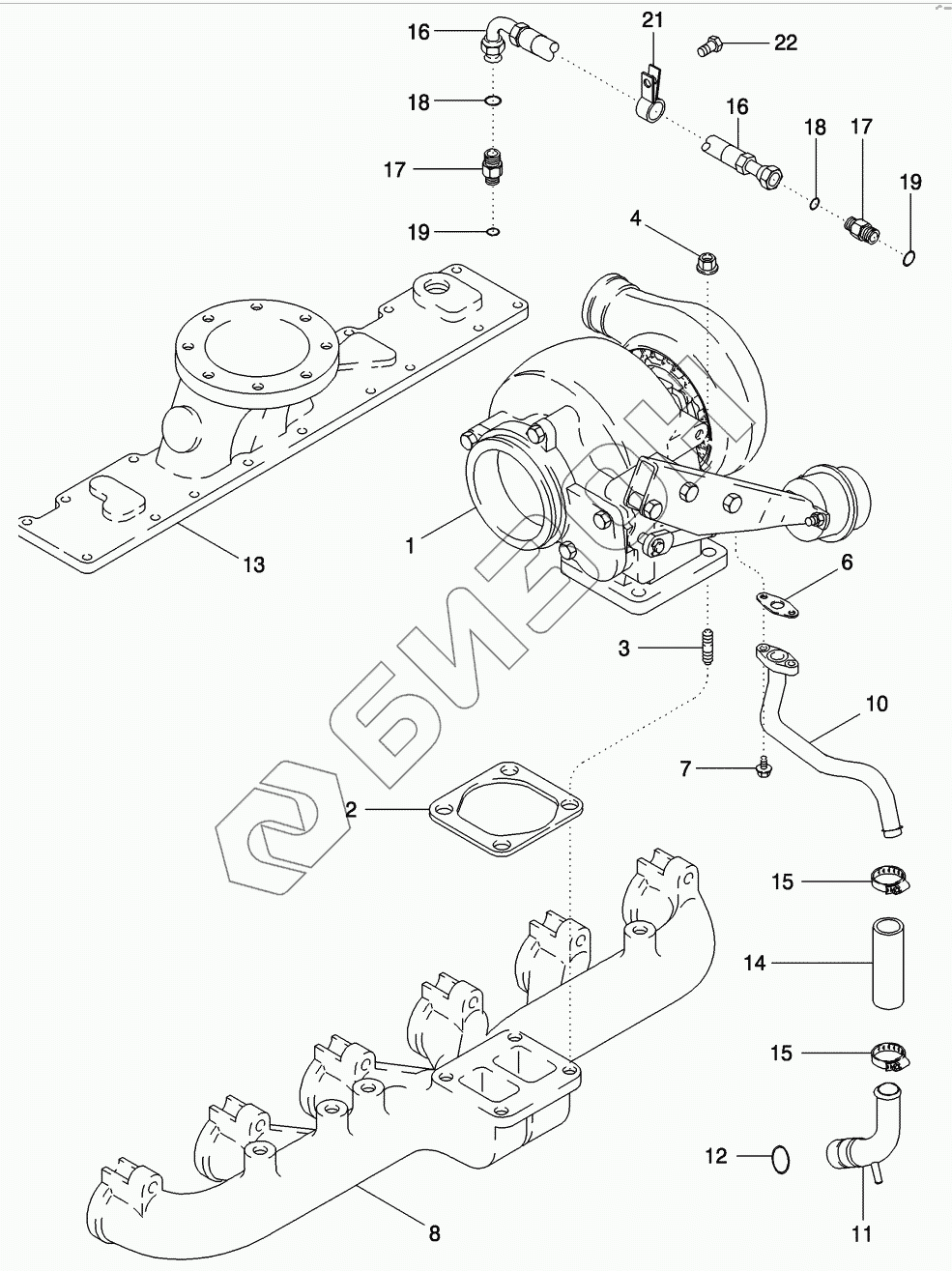

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 INSTRUCTION INSTRUCTION
Загрузка ...
2 J755843 GASKET
Загрузка ...
3 J818823 STUD
Загрузка ...
4 J818824 NUT
Загрузка ...
6 J937706 GASKET
Загрузка ...
7 845-8020 BOLT
Загрузка ...
8 87405601 MANIFOLD
Загрузка ...
10 86993028 TUBE
Загрузка ...
11 J948079 TUBE
Загрузка ...
12 238-7018 O-RING
Загрузка ...
13 J926044 COVER
Загрузка ...
14 J286499 HOSE
Загрузка ...
15 214-1512 CLAMP
Загрузка ...
16 J282159 HOSE
Загрузка ...
17 J922789 CONNECTOR
Загрузка ...
18 J678603 O-RING
Загрузка ...
19 313262A1 SEAL
Загрузка ...
21 515-23127 CLAMP
Загрузка ...
22 615-8012 BOLT
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
