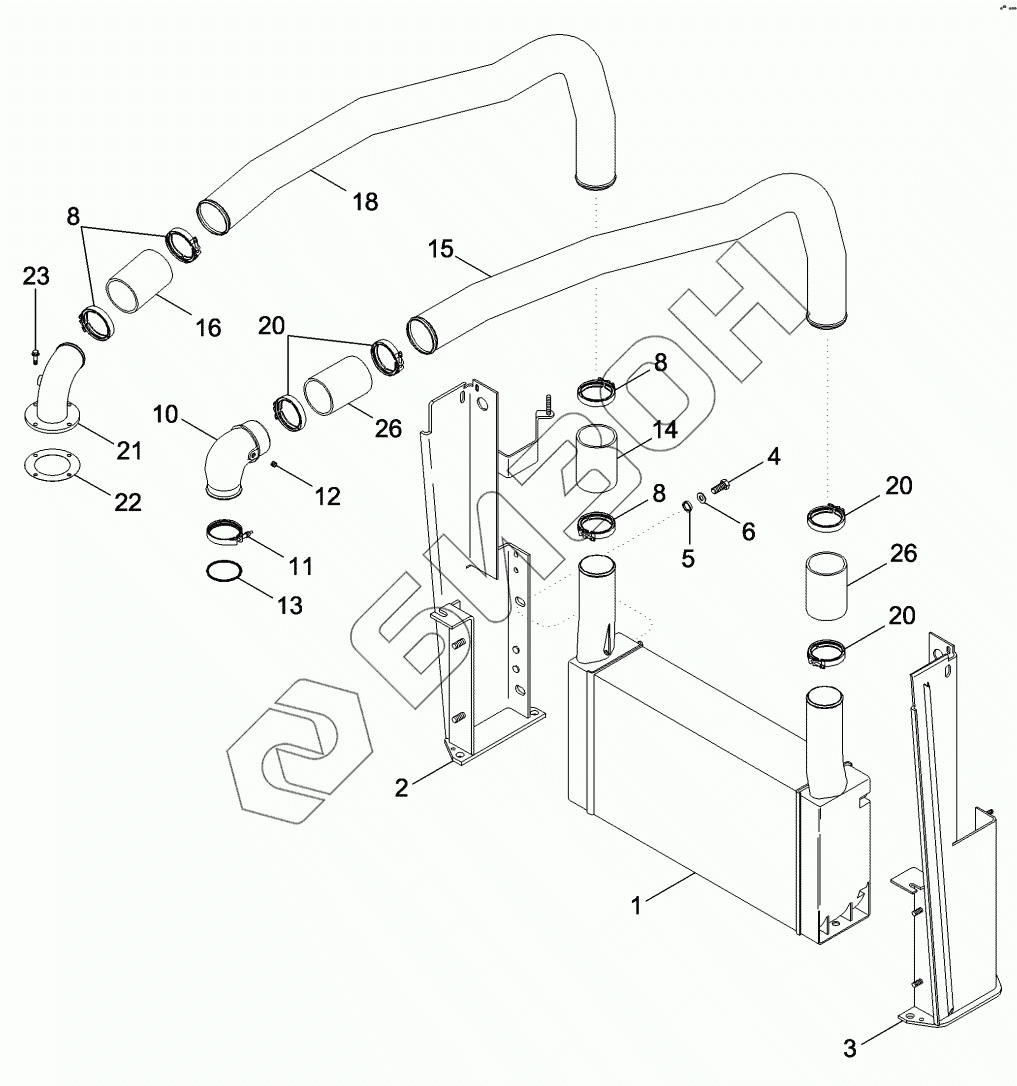

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. AFTERCOOLER
1
2
3
4
5
6
8
8
8
10
11
12
13
14
15
15
16
18
18
20
20
20
21
22
23
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87307279 | HEAT EXCHANGER |
Загрузка ...
|
|
| 2 | 87621948 | SUPPORT |
Загрузка ...
|
|
| 3 | 87621960 | SUPPORT |
Загрузка ...
|
|
| 4 | 614-10025 | BOLT |
Загрузка ...
|
|
| 5 | 87456528 | TUBE SPACER |
Загрузка ...
|
|
| 6 | 495-81148 | WASHER |
Загрузка ...
|
|
| 8 | 352198A1 | CLAMP |
Загрузка ...
|
|
| 10 | J918685 | PIPE |
Загрузка ...
|
|
| 11 | J883284 | O-RING |
Загрузка ...
|
|
| 12 | J008465 | PLUG |
Загрузка ...
|
|
| 13 | J069053 | CLAMP |
Загрузка ...
|
|
| 14 | 87454331 | HOSE |
Загрузка ...
|
|
| 15 | 87521309 | TUBE |
Загрузка ...
|
|
| 15 | 87602983 | TUBE |
Загрузка ...
|
|
| 16 | 87311336 | HOSE |
Загрузка ...
|
|
| 18 | 87523229 | TUBE |
Загрузка ...
|
|
| 18 | 87604622 | TUBE |
Загрузка ...
|
|
| 20 | 364751A1 | CLAMP |
Загрузка ...
|
|
| 21 | 220851A1 | ELBOW |
Загрузка ...
|
|
| 22 | J917892 | GASKET |
Загрузка ...
|
|
| 23 | 844-8030 | BOLT |
Загрузка ...
|
|
| 26 | 377592A1 | HOSE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
