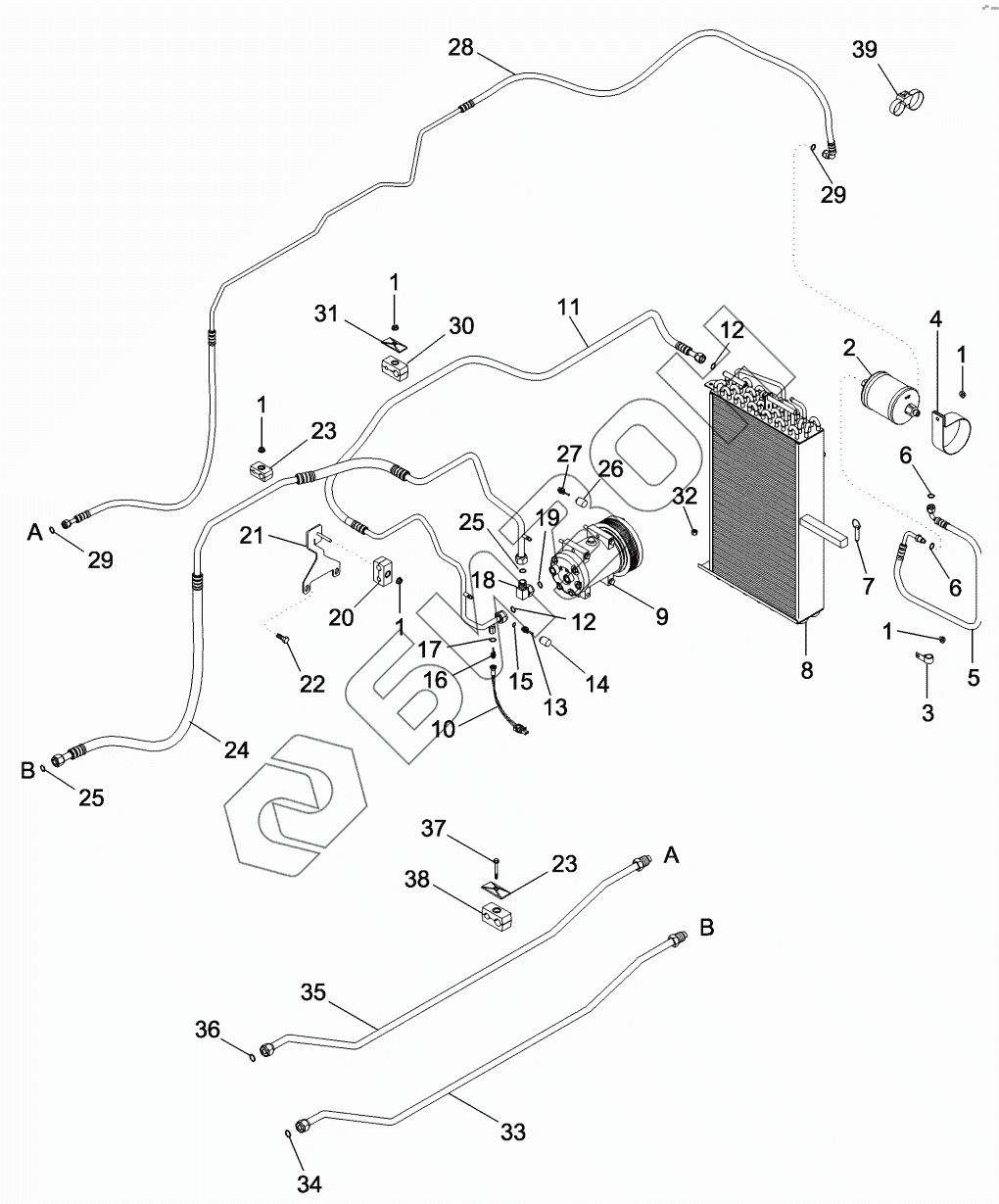

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. AIR CONDITIONING - CONDENSER
1
1
1
1
1
2
3
4
5
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 825-2408 | NUT |
Загрузка ...
|
|
| 2 | 295006A1 | RECEIVER-DRYER |
Загрузка ...
|
|
| 3 | 516-22158 | CLAMP |
Загрузка ...
|
|
| 4 | 87361944 | CLAMP |
Загрузка ...
|
|
| 5 | 87312057 | HOSE ASSY |
Загрузка ...
|
|
| 6 | 128483A1 | O-RING |
Загрузка ...
|
|
| 7 | 86017630 | PIN |
Загрузка ...
|
|
| 8 | 87360035 | CONDENSER |
Загрузка ...
|
|
| 9 | 86993463 | COMPRESSOR |
Загрузка ...
|
|
| 10 | 284273A2 | SWITCH |
Загрузка ...
|
|
| 11 | 87361937 | HOSE ASSY |
Загрузка ...
|
|
| 12 | 128485A1 | O-RING |
Загрузка ...
|
|
| 13 | 414082A1 | CORE |
Загрузка ...
|
|
| 14 | 414080A1 | CAP |
Загрузка ...
|
|
| 15 | 128483A1 | O-RING |
Загрузка ...
|
|
| 16 | 1250594C2 | CORE |
Загрузка ...
|
|
| 17 | 128484A1 | O-RING |
Загрузка ...
|
|
| 18 | 429210A1 | ELBOW |
Загрузка ...
|
|
| 19 | 128485A1 | O-RING |
Загрузка ...
|
|
| 20 | 109619A1 | CLAMP |
Загрузка ...
|
|
| 21 | 87396608 | BRACKET |
Загрузка ...
|
|
| 22 | 844-10020 | BOLT |
Загрузка ...
|
|
| 23 | 428385A1 | CLAMP |
Загрузка ...
|
|
| 24 | 87361940 | HOSE ASSY |
Загрузка ...
|
|
| 25 | 128485A1 | O-RING |
Загрузка ...
|
|
| 26 | 414081A1 | CAP |
Загрузка ...
|
|
| 27 | 414083A1 | CORE |
Загрузка ...
|
|
| 28 | 87376704 | HOSE ASSY |
Загрузка ...
|
|
| 29 | 128483A1 | O-RING |
Загрузка ...
|
|
| 30 | 255212A1 | CLAMP |
Загрузка ...
|
|
| 31 | 1347127C1 | PLATE |
Загрузка ...
|
|
| 32 | 832-10408 | NUT |
Загрузка ...
|
|
| 33 | 87377036 | HOSE ASSY |
Загрузка ...
|
|
| 34 | 128485A1 | O-RING |
Загрузка ...
|
|
| 35 | 87377035 | HOSE ASSY |
Загрузка ...
|
|
| 36 | 128483A1 | O-RING |
Загрузка ...
|
|
| 37 | 779-14645 | 779-14645 |
Загрузка ...
|
|
| 38 | 384870A1 | PLATE |
Загрузка ...
|
|
| 39 | 86991000 | CLAMP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
