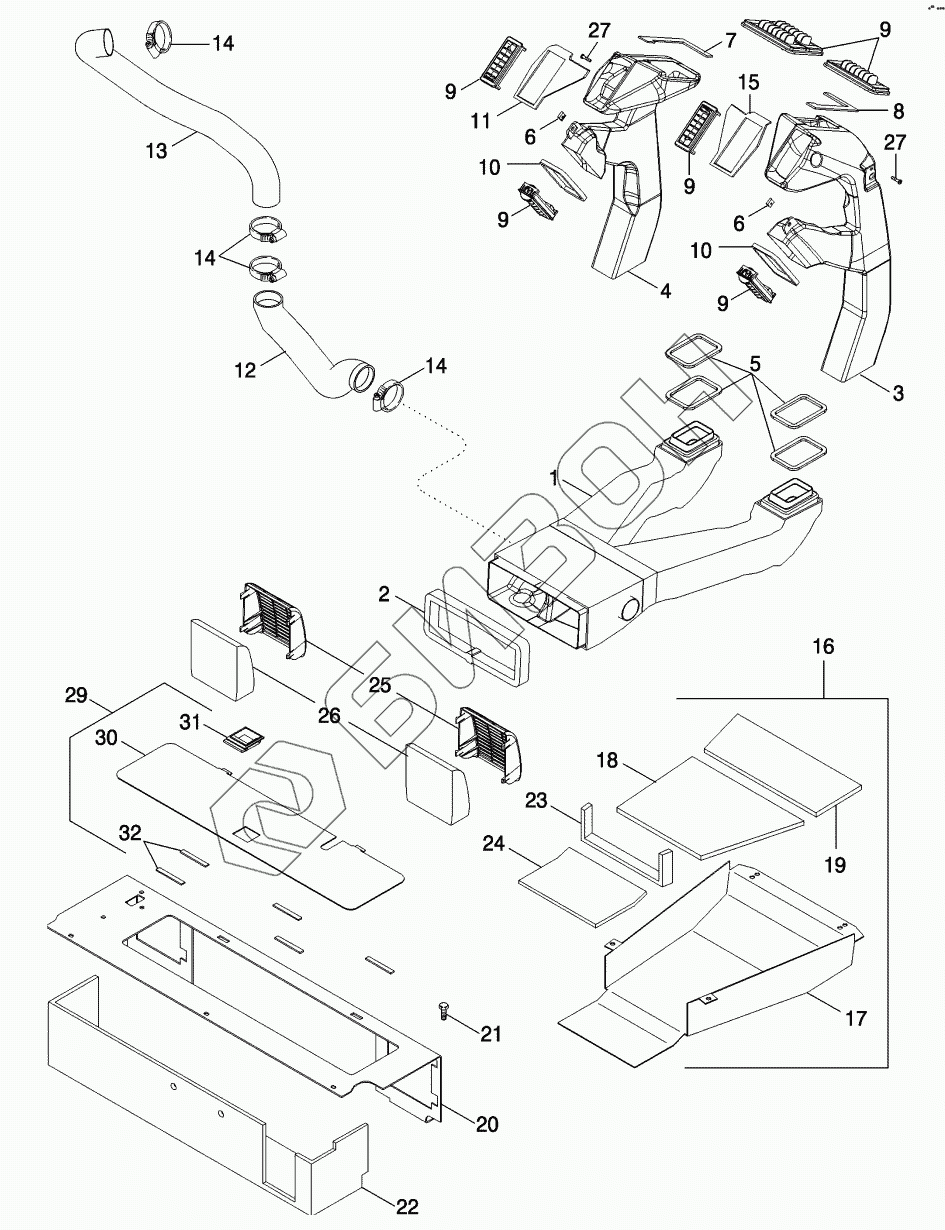

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. AIR CONDITIONING - DUCTS
1
2
3
4
5
6
6
7
8
9
9
9
9
9
10
10
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87308202 | DUCT |
Загрузка ...
|
|
| 2 | 326665A1 | SEAL |
Загрузка ...
|
|
| 3 | 87360629 | DUCT |
Загрузка ...
|
|
| 4 | 87310029 | DUCT |
Загрузка ...
|
|
| 5 | 87452817 | GASKET |
Загрузка ...
|
|
| 6 | 131-839 | NUT |
Загрузка ...
|
|
| 7 | 87310033 | GASKET |
Загрузка ...
|
|
| 8 | 87310034 | GASKET |
Загрузка ...
|
|
| 9 | 363931A1 | VENT |
Загрузка ...
|
|
| 10 | 87456015 | GASKET |
Загрузка ...
|
|
| 11 | 87310035 | GASKET |
Загрузка ...
|
|
| 12 | 256331A2 | HOSE |
Загрузка ...
|
|
| 13 | 303732A1 | HOSE |
Загрузка ...
|
|
| 14 | 214-1544 | CLAMP |
Загрузка ...
|
|
| 15 | 87310036 | GASKET |
Загрузка ...
|
|
| 16 | 87377042 | PAN |
Загрузка ...
|
|
| 17 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 18 | 87451616 | INSULATION |
Загрузка ...
|
|
| 19 | 87451617 | INSULATION |
Загрузка ...
|
|
| 20 | 87323828 | EXTENSION |
Загрузка ...
|
|
| 21 | 781-24820 | SCREW |
Загрузка ...
|
|
| 22 | 87532161 | INSULATION |
Загрузка ...
|
|
| 23 | 87451618 | STRIP |
Загрузка ...
|
|
| 24 | 87307956 | INSULATION |
Загрузка ...
|
|
| 25 | 301180A3 | VENT (AIR) |
Загрузка ...
|
|
| 26 | 293615A1 | FILTER |
Загрузка ...
|
|
| 27 | 840-1525 | SCREW |
Загрузка ...
|
|
| 29 | 87442171 | COVER |
Загрузка ...
|
|
| 30 | 87442170 | COVER |
Загрузка ...
|
|
| 31 | 406718A1 | LATCH |
Загрузка ...
|
|
| 32 | 412425A1 | SEAL |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
