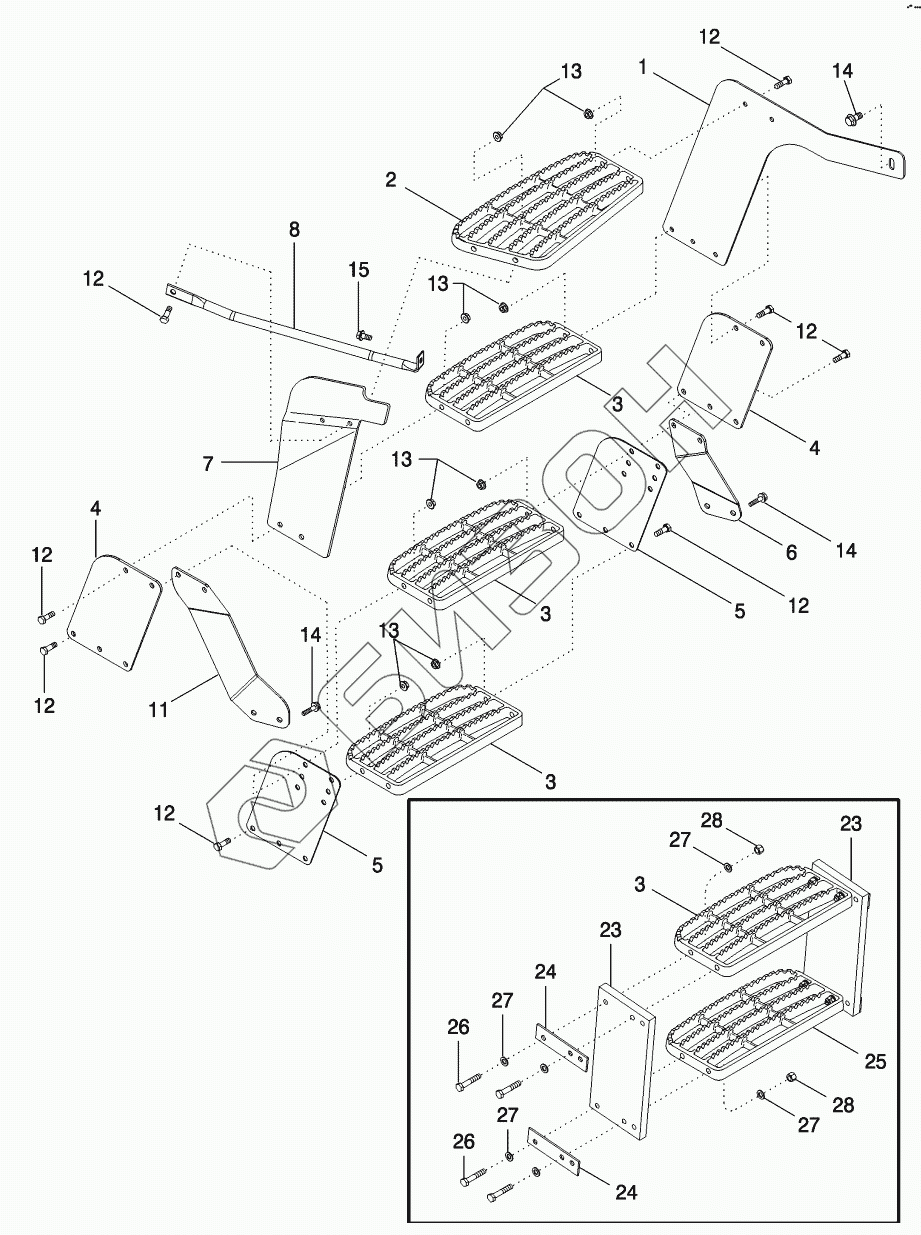

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. CAB - STEPS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
3
3
4
4
5
5
6
7
8
11
12
12
12
12
12
12
12
13
13
13
13
14
14
14
15
23
23
24
24
25
26
26
27
27
27
27
28
28
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 87447664 RISER
Загрузка ...
2 87310397 STEP
Загрузка ...
3 87301185 STEP
Загрузка ...
4 87426577 RISER
Загрузка ...
5 87426578 RISER
Загрузка ...
6 87447713 BRACKET
Загрузка ...
7 87341258 RISER
Загрузка ...
8 87447680 TUBE
Загрузка ...
11 87447712 BRACKET
Загрузка ...
12 614-10035 BOLT
Загрузка ...
13 825-2410 NUT
Загрузка ...
14 844-10030 BOLT
Загрузка ...
15 844-10030 BOLT
Загрузка ...
23 322425A1 SUPPORT
Загрузка ...
24 448033A1 PLATE
Загрузка ...
25 87301185 STEP
Загрузка ...
26 814-10055 BOLT
Загрузка ...
27 895-11010 WASHER
Загрузка ...
28 832-10410 NUT
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
