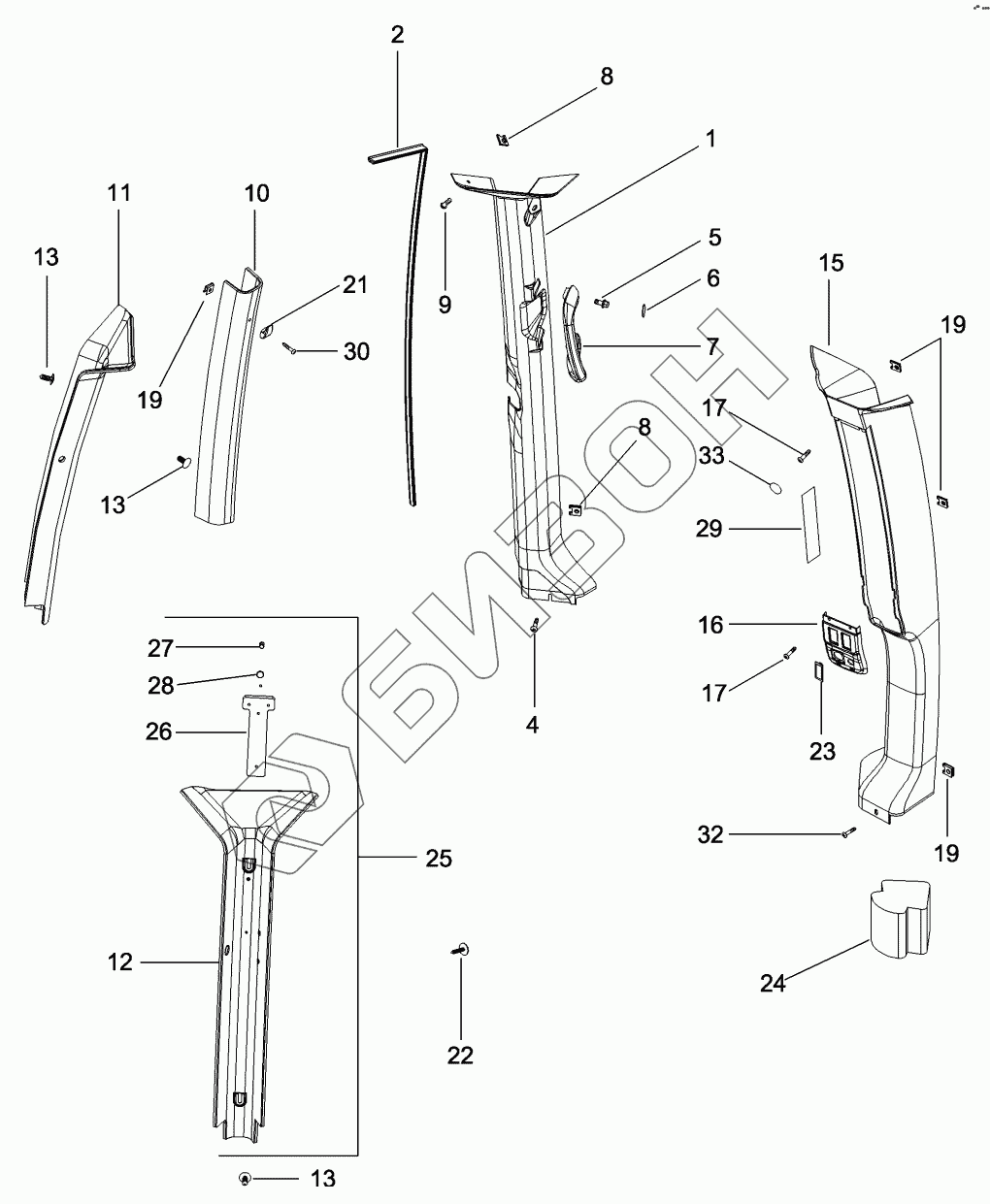

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. CAB - TRIM, CAB POSTS
1
2
4
5
6
7
8
8
9
10
11
12
13
13
13
15
16
17
17
19
19
19
21
22
23
24
25
26
27
29
30
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87417632 | TRIM PANEL |
Загрузка ...
|
|
| 2 | 87417638 | STRIP |
Загрузка ...
|
|
| 4 | 104033C2 | SCREW |
Загрузка ...
|
|
| 5 | 86625199 | SELF-TAP SCREW |
Загрузка ...
|
|
| 6 | 87413140 | PLUG |
Загрузка ...
|
|
| 7 | 87413139 | HANDLE |
Загрузка ...
|
|
| 8 | 87016569 | NUT |
Загрузка ...
|
|
| 9 | 360362A1 | SCREW |
Загрузка ...
|
|
| 10 | 355100A1 | COVER |
Загрузка ...
|
|
| 11 | 355099A1 | TRIM PANEL |
Загрузка ...
|
|
| 12 | 355098A1 | TRIM PANEL |
Загрузка ...
|
|
| 13 | 93199C1 | FASTENER |
Загрузка ...
|
|
| 15 | 444547A1 | TRIM PANEL |
Загрузка ...
|
|
| 16 | 358804A1 | BEZEL |
Загрузка ...
|
|
| 17 | 260-16516 | SCREW |
Загрузка ...
|
|
| 19 | 177269A1 | NUT |
Загрузка ...
|
|
| 21 | 3234176R1 | COAT HOOK |
Загрузка ...
|
|
| 22 | 333772A1 | PLUG |
Загрузка ...
|
|
| 23 | 245918C1 | CAP |
Загрузка ...
|
|
| 24 | 336384A1 | PAD |
Загрузка ...
|
|
| 25 | 358667A1 | COVER |
Загрузка ...
|
|
| 26 | 305688A1 | HAMMER |
Загрузка ...
|
|
| 27 | 87610697 | RIVET |
Загрузка ...
|
|
| 29 | 360322A1 | TAPE |
Загрузка ...
|
|
| 30 | 761-17325 | SCREW |
Загрузка ...
|
|
| 32 | 1975782C1 | SCREW |
Загрузка ...
|
|
| 33 | 376597A2 | COVER |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
