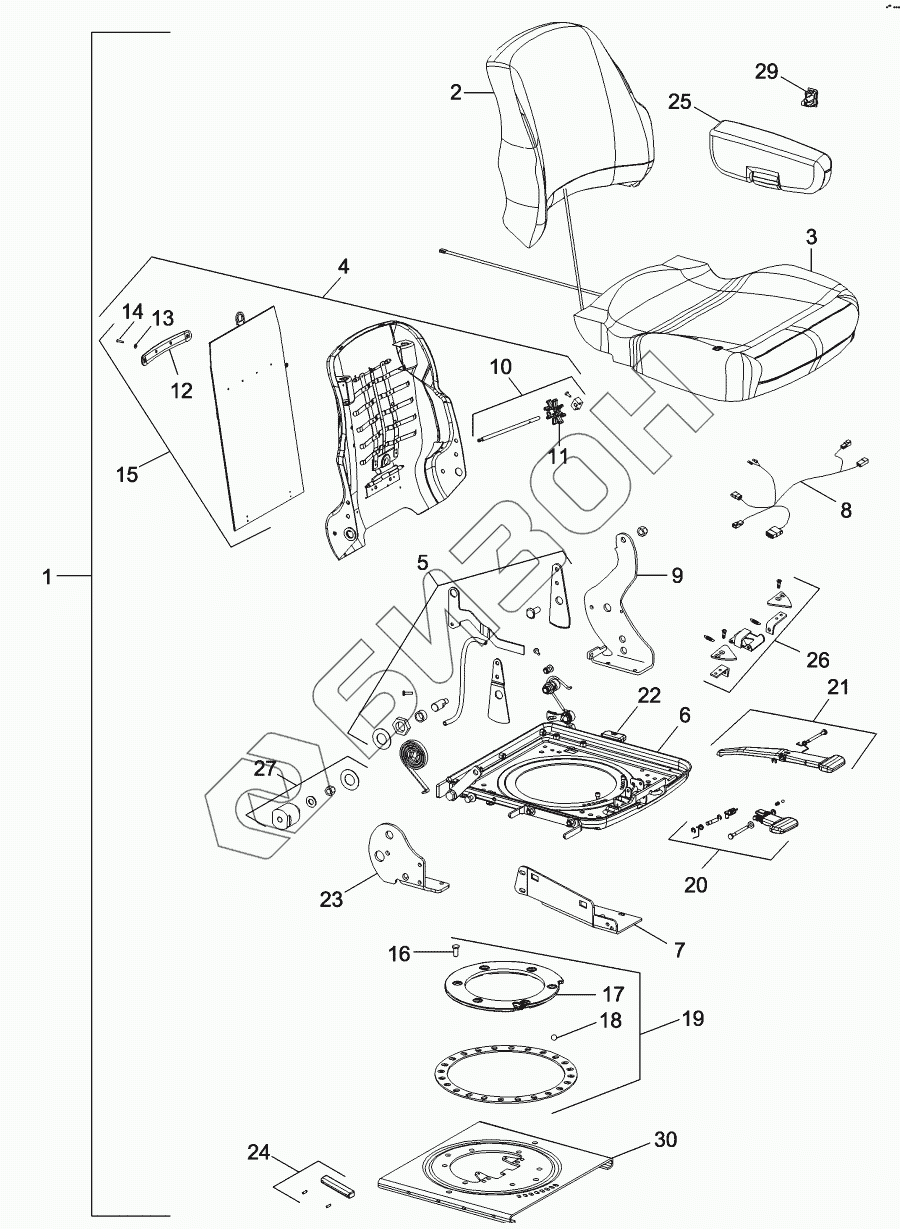

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. CUSHION ASSEMBLY - SEAT
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87347872 | SEAT |
Загрузка ...
|
|
| 2 | 373476A1 | CUSHION |
Загрузка ...
|
|
| 3 | 87347893 | CUSHION |
Загрузка ...
|
|
| 4 | 86994155 | ASSEMBLY |
Загрузка ...
|
|
| 5 | 86994165 | SEAT ACCESSORY |
Загрузка ...
|
|
| 6 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 7 | 86994157 | BRACKET |
Загрузка ...
|
|
| 8 | 87347944 | KIT |
Загрузка ...
|
|
| 9 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 10 | 87308130 | SEAT BACK ADJUST. DEVICE |
Загрузка ...
|
|
| 11 | 87037462 | SEAT BACK ADJUST. DEVICE |
Загрузка ...
|
|
| 12 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 13 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 14 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 15 | 86994172 | KIT |
Загрузка ...
|
|
| 16 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 17 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 18 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 19 | 87347936 | KIT |
Загрузка ...
|
|
| 20 | 87347942 | KIT |
Загрузка ...
|
|
| 21 | 87347941 | KIT |
Загрузка ...
|
|
| 22 | 87416475 | KNOB |
Загрузка ...
|
|
| 23 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 24 | 302016A1 | PACKAGE |
Загрузка ...
|
|
| 25 | 87347939 | KIT |
Загрузка ...
|
|
| 26 | 87347934 | LATCH |
Загрузка ...
|
|
| 27 | 87396230 | BUSHING |
Загрузка ...
|
|
| 29 | 87347940 | KIT |
Загрузка ...
|
|
| 30 | 87347956 | KIT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
