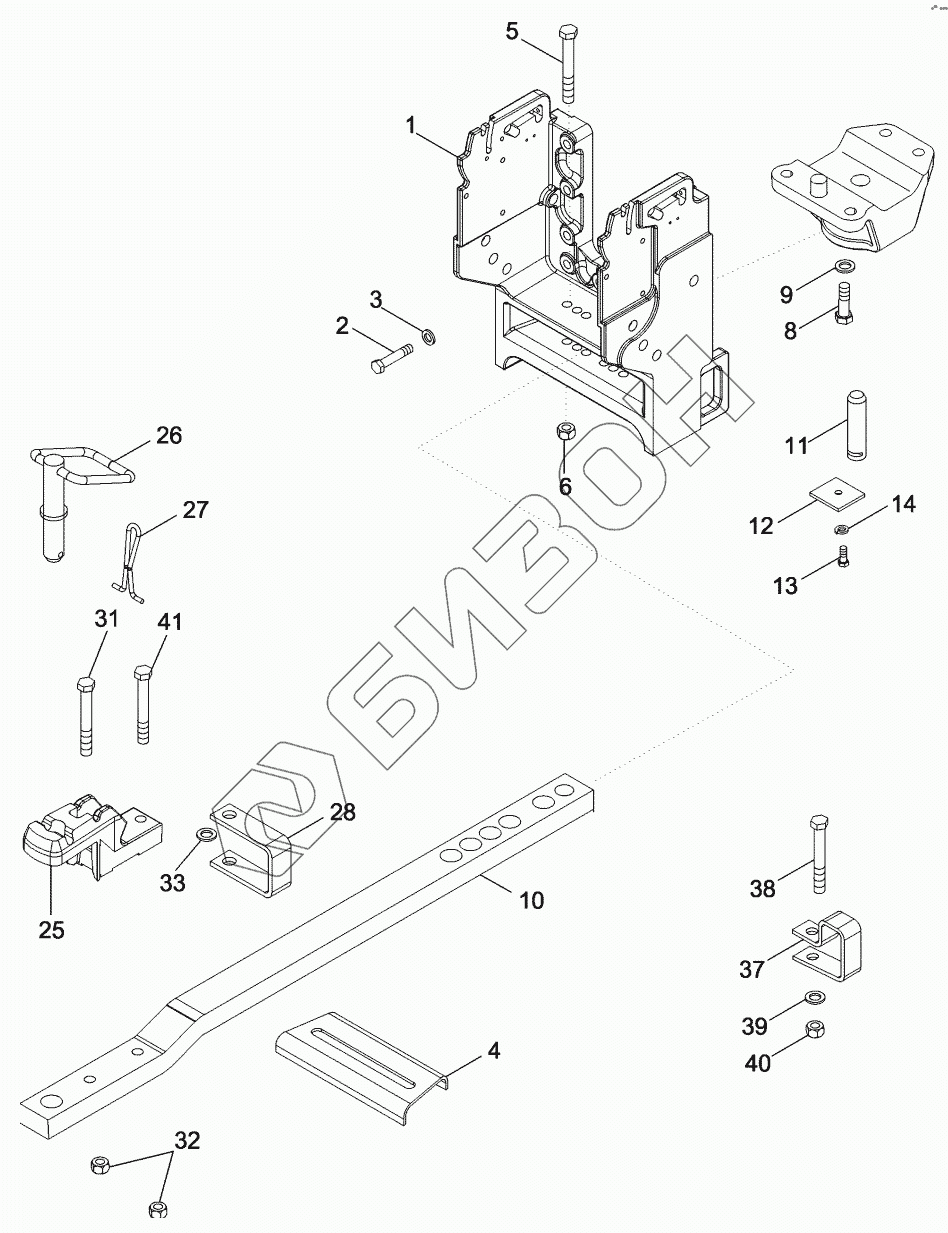

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. DRAWBAR AND HAMMERSTRAP - STANDARD
1
2
3
4
5
6
8
9
10
11
12
13
14
25
26
27
28
31
32
33
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 251788A3 | SUPPORT |
Загрузка ...
|
|
| 2 | 828-16080 | BOLT |
Загрузка ...
|
|
| 3 | 896-12016 | WASHER |
Загрузка ...
|
|
| 4 | 238495A3 | PLATE |
Загрузка ...
|
|
| 5 | 827-16160 | BOLT |
Загрузка ...
|
|
| 6 | 832-10416 | NUT |
Загрузка ...
|
|
| 7 | 87680423 | BRACKET |
Загрузка ...
|
|
| 8 | 828-20065 | BOLT |
Загрузка ...
|
|
| 9 | 896-12020 | WASHER |
Загрузка ...
|
|
| 10 | 87358323 | DRAWBAR |
Загрузка ...
|
|
| 11 | 1982103C1 | PIN |
Загрузка ...
|
|
| 12 | 67828C1 | RETAINER |
Загрузка ...
|
|
| 13 | 627-12030 | BOLT |
Загрузка ...
|
|
| 14 | 896-15012 | WASHER |
Загрузка ...
|
|
| 25 | 275055A3 | STRAP |
Загрузка ...
|
|
| 26 | 275056A3 | PIN |
Загрузка ...
|
|
| 27 | 232617A1 | LATCH |
Загрузка ...
|
|
| 28 | 449666A1 | SUPPORT ASSY |
Загрузка ...
|
|
| 31 | 827-20140 | BOLT |
Загрузка ...
|
|
| 32 | 829-1420 | NUT |
Загрузка ...
|
|
| 33 | 896-15020 | WASHER |
Загрузка ...
|
|
| 37 | 348405A2 | SUPPORT |
Загрузка ...
|
|
| 38 | 827-20090 | BOLT |
Загрузка ...
|
|
| 39 | 896-15020 | WASHER |
Загрузка ...
|
|
| 40 | 829-1420 | NUT |
Загрузка ...
|
|
| 41 | 827-20130 | BOLT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
