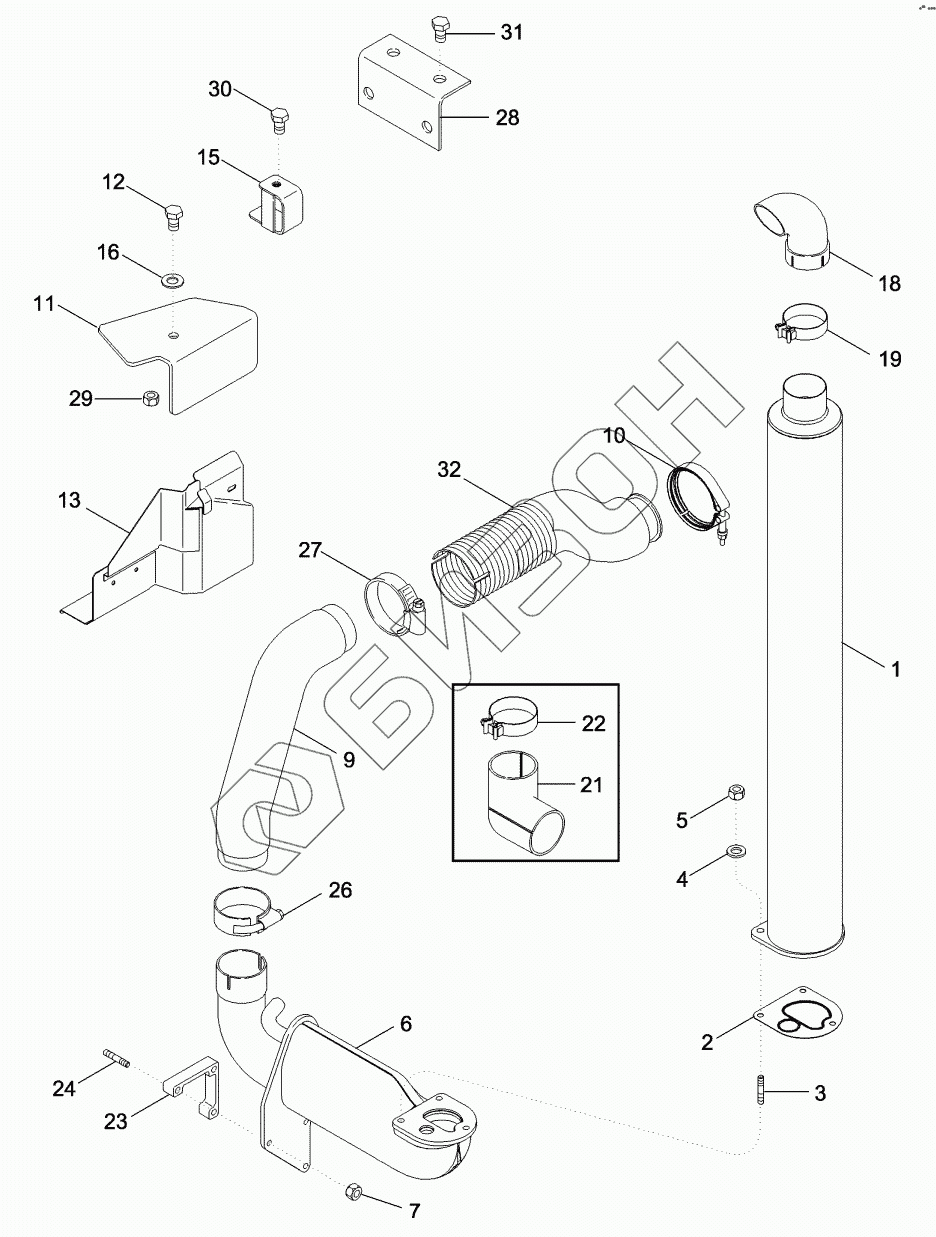

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. EXHAUST SYSTEM
1
2
3
4
5
6
7
9
10
11
12
13
15
16
18
19
21
22
23
24
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87369371 | MUFFLER |
Загрузка ...
|
|
| 2 | 226775A1 | GASKET |
Загрузка ...
|
|
| 3 | 387795A1 | STUD |
Загрузка ...
|
|
| 4 | 387798A1 | WASHER |
Загрузка ...
|
|
| 5 | 387796A1 | NUT |
Загрузка ...
|
|
| 6 | 87588155 | SUPPORT |
Загрузка ...
|
|
| 7 | 829-2412 | NUT |
Загрузка ...
|
|
| 9 | 87607503 | TUBE ASSY |
Загрузка ...
|
|
| 10 | A170807 | CLAMP |
Загрузка ...
|
|
| 11 | 87451651 | BRACKET |
Загрузка ...
|
|
| 12 | 844-10016 | BOLT |
Загрузка ...
|
|
| 13 | 87615756 | SHIELD |
Загрузка ...
|
|
| 15 | 87615566 | BRACKET |
Загрузка ...
|
|
| 16 | 495-81120 | WASHER |
Загрузка ...
|
|
| 18 | 87381922 | EXTENSION |
Загрузка ...
|
|
| 19 | 87449404 | CLAMP |
Загрузка ...
|
|
| 21 | 87325972 | INSULATION |
Загрузка ...
|
|
| 22 | 214-3280 | CLAMP |
Загрузка ...
|
|
| 23 | 87332194 | SPACER |
Загрузка ...
|
|
| 24 | 87330610 | STUD |
Загрузка ...
|
|
| 26 | 87449404 | CLAMP |
Загрузка ...
|
|
| 27 | 87427885 | CLAMP |
Загрузка ...
|
|
| 28 | 87449823 | BRACKET |
Загрузка ...
|
|
| 29 | 825-2408 | NUT |
Загрузка ...
|
|
| 30 | 844-10020 | BOLT |
Загрузка ...
|
|
| 31 | 844-8020 | BOLT |
Загрузка ...
|
|
| 32 | 87520146 | TUBE ASSY |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
