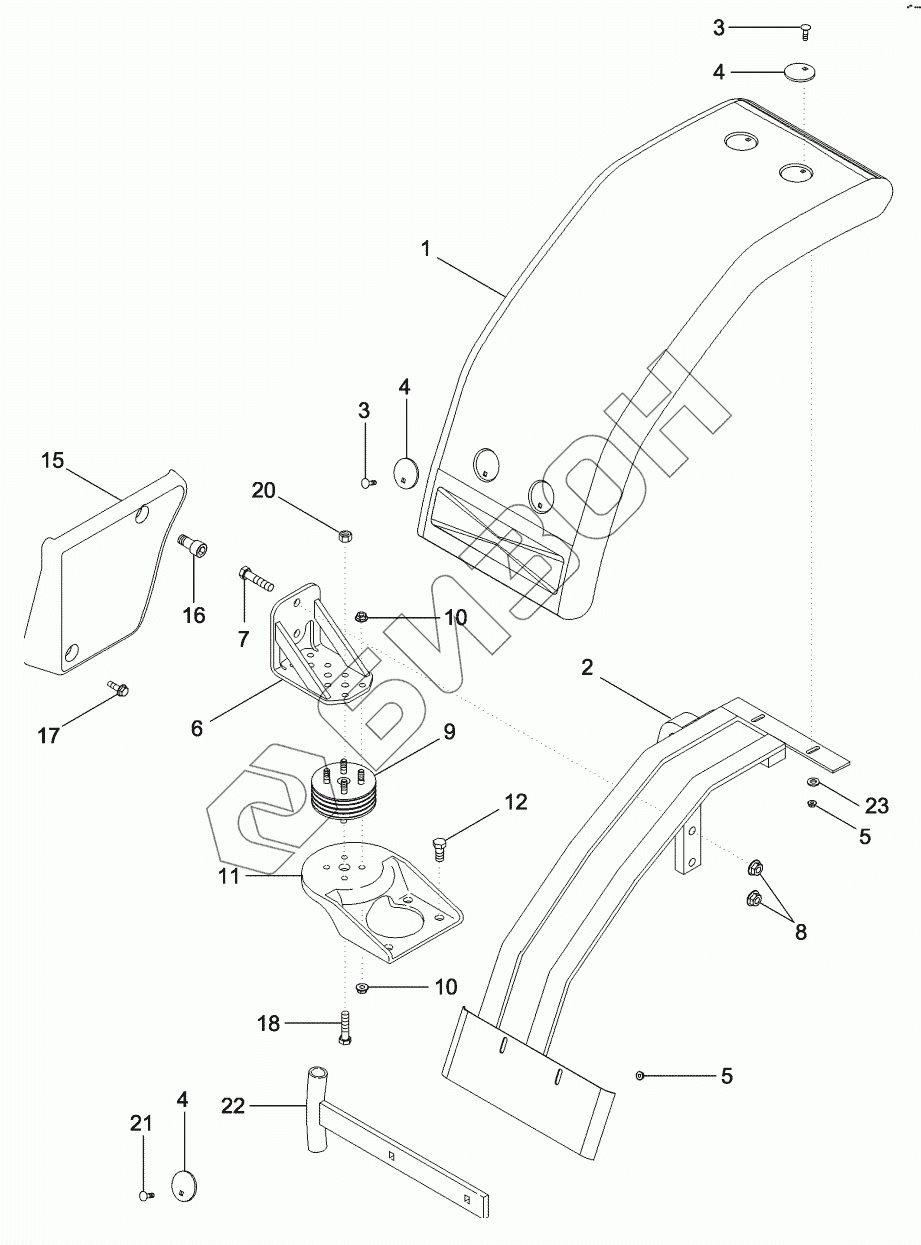

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. FENDERS - FRONT, WIDE
1
2
2
3
3
4
4
4
5
5
6
7
8
9
10
10
11
12
15
15
16
17
18
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 122212A1 | FENDER |
Загрузка ...
|
|
| 2 | 244031A3 | SUPPORT ASSY |
Загрузка ...
|
|
| 2 | 244030A3 | SUPPORT ASSY |
Загрузка ...
|
|
| 3 | 612-6 | BOLT |
Загрузка ...
|
|
| 4 | 1340559C2 | WASHER |
Загрузка ...
|
|
| 5 | 832-10408 | NUT |
Загрузка ...
|
|
| 6 | 87427813 | SUPPORT |
Загрузка ...
|
|
| 7 | 827-16070 | BOLT |
Загрузка ...
|
|
| 8 | 825-51416 | NUT |
Загрузка ...
|
|
| 9 | 226690A2 | SHOCK ABSORBER |
Загрузка ...
|
|
| 10 | 825-2412 | NUT |
Загрузка ...
|
|
| 11 | 87437820 | SUPPORT |
Загрузка ...
|
|
| 12 | 627-16040 | BOLT |
Загрузка ...
|
|
| 15 | 253850A1 | BUMPER |
Загрузка ...
|
|
| 15 | 255685A1 | BUMPER |
Загрузка ...
|
|
| 16 | 565-111 | SCREW |
Загрузка ...
|
|
| 17 | 555-6 | BOLT |
Загрузка ...
|
|
| 18 | 827-20100 | BOLT |
Загрузка ...
|
|
| 20 | 832-10420 | NUT |
Загрузка ...
|
|
| 21 | 612-7 | BOLT |
Загрузка ...
|
|
| 22 | 87319913 | BAR |
Загрузка ...
|
|
| 23 | 895-25008 | WASHER |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
