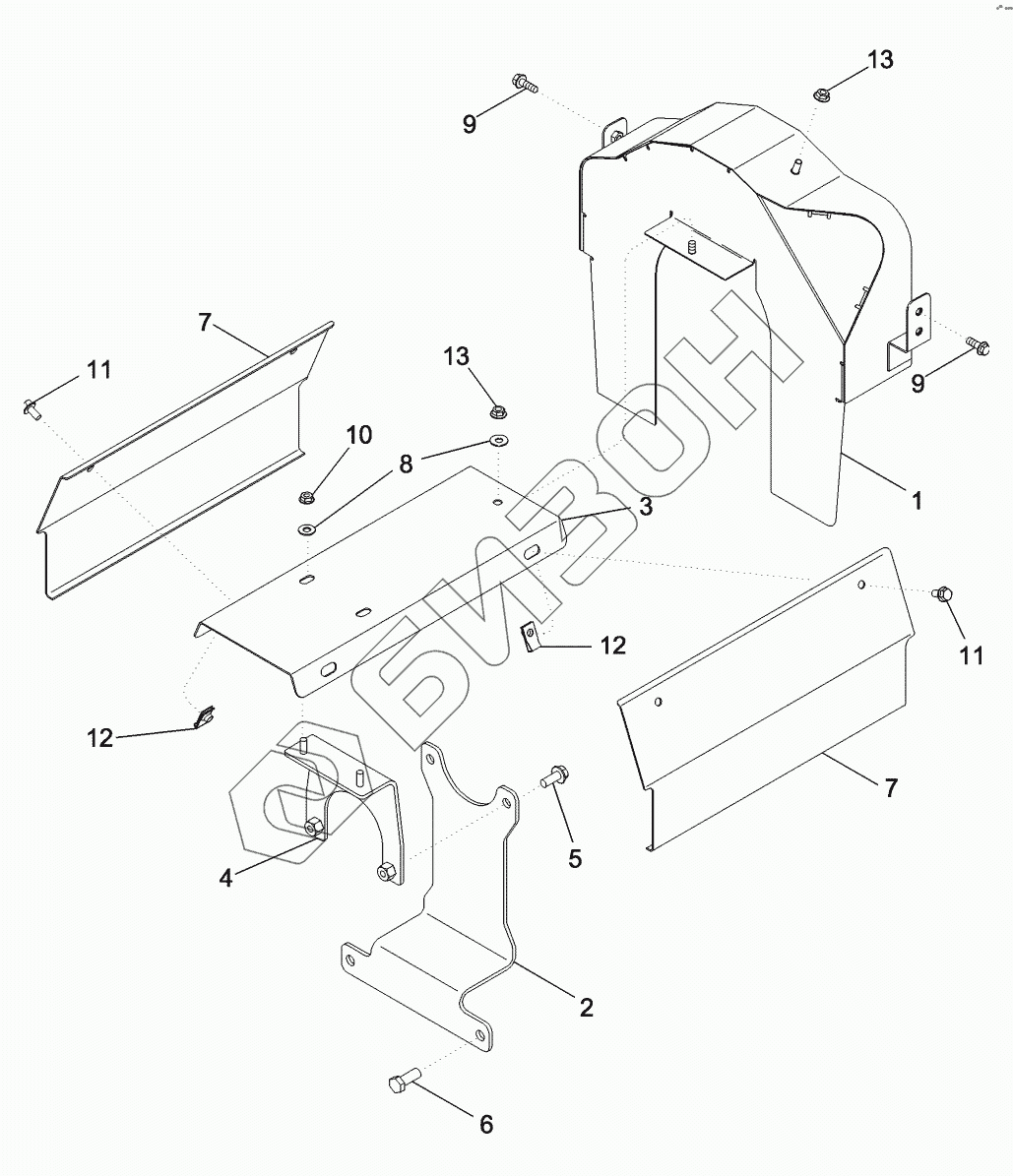

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. FLYWHEEL SHIELDS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7
8
9
9
10
11
11
12
12
13
13
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 87522079 SHIELD
Загрузка ...
2 87530413 BRACKET
Загрузка ...
3 87530410 SHIELD
Загрузка ...
4 87533238 PLATE
Загрузка ...
5 844-10025 BOLT
Загрузка ...
6 614-12030 BOLT
Загрузка ...
7 87530412 SHIELD
Загрузка ...
8 895-15008 WASHER
Загрузка ...
9 844-8025 BOLT
Загрузка ...
10 825-2408 NUT
Загрузка ...
11 844-8016 BOLT
Загрузка ...
12 833-41308 NUT
Загрузка ...
13 832-10408 NUT
Загрузка ...
14 87545917 KIT
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
