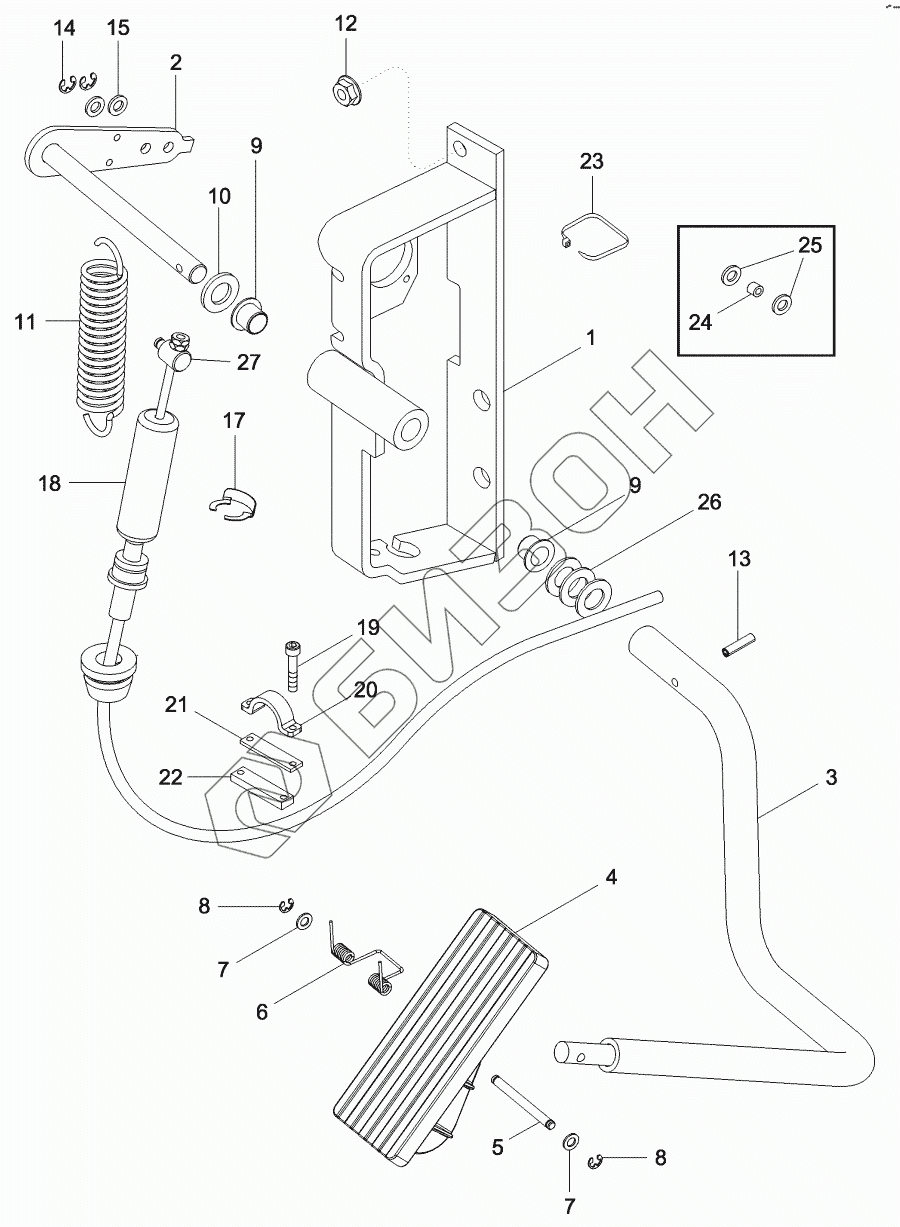

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. FOOT THROTTLE
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 404659A4 | FRAME |
Загрузка ...
|
|
| 2 | 446487A2 | LEVER |
Загрузка ...
|
|
| 3 | 446488A1 | TUBE ASSY |
Загрузка ...
|
|
| 4 | 297853A2 | PEDAL |
Загрузка ...
|
|
| 5 | 255291A1 | PIN |
Загрузка ...
|
|
| 6 | 256776A1 | SPRING |
Загрузка ...
|
|
| 7 | 895-11005 | WASHER |
Загрузка ...
|
|
| 8 | 800-435 | CIRCLIP |
Загрузка ...
|
|
| 9 | 1533540C1 | EYEBOLT |
Загрузка ...
|
|
| 10 | 895-11012 | WASHER |
Загрузка ...
|
|
| 11 | 248913A2 | SPRING |
Загрузка ...
|
|
| 12 | 825-2408 | NUT |
Загрузка ...
|
|
| 13 | 838-3528 | PIN |
Загрузка ...
|
|
| 14 | 800-316 | CIRCLIP |
Загрузка ...
|
|
| 15 | 895-11006 | WASHER |
Загрузка ...
|
|
| 17 | 3223258R2 | CIRCLIP |
Загрузка ...
|
|
| 18 | 295830A4 | CABLE |
Загрузка ...
|
|
| 19 | 461-31016 | SCREW |
Загрузка ...
|
|
| 20 | A75815 | CLAMP |
Загрузка ...
|
|
| 21 | L40315 | SHIM |
Загрузка ...
|
|
| 22 | 224900A1 | PLATE |
Загрузка ...
|
|
| 23 | 473321C1 | STRAP |
Загрузка ...
|
|
| 24 | 1971259C1 | SPACER |
Загрузка ...
|
|
| 25 | 495-81107 | WASHER |
Загрузка ...
|
|
| 26 | 495-81020 | WASHER |
Загрузка ...
|
|
| 27 | 307475A1 | PIVOT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
