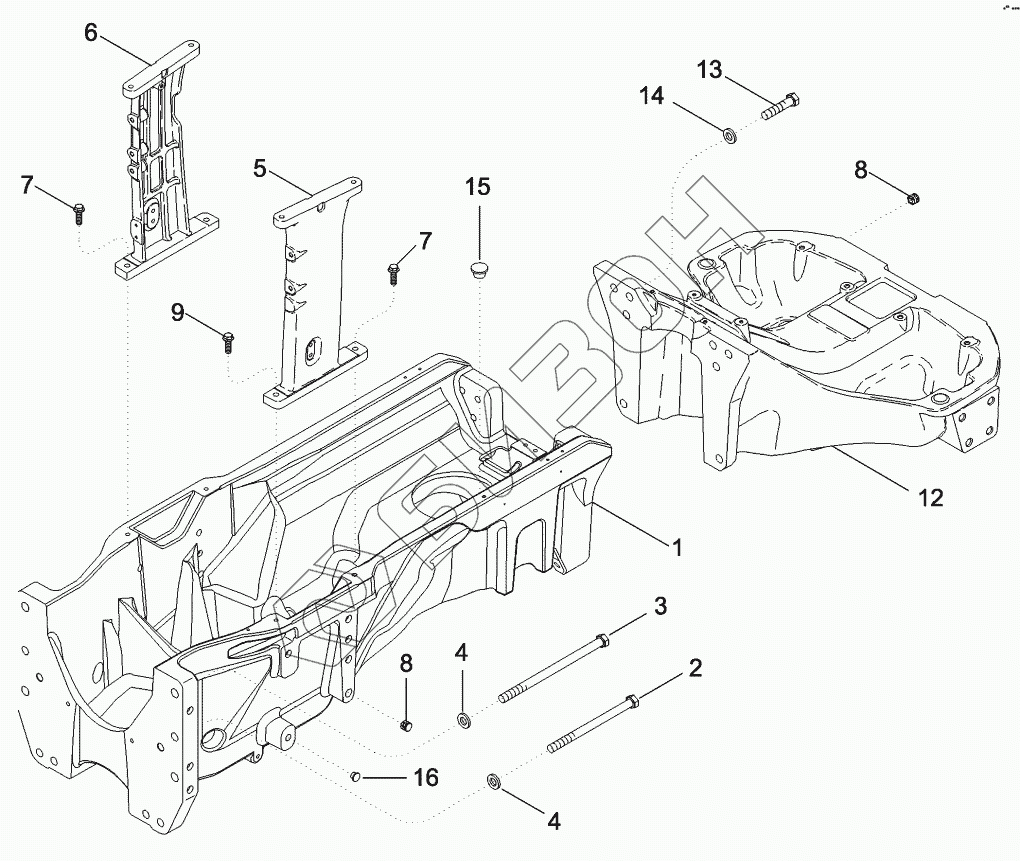

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. FRONT FRAME

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
7
7
8
8
9
12
13
14
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 87686588 FRAME
Загрузка ...
2 253636A1 SCREW
Загрузка ...
3 249541A1 SCREW
Загрузка ...
4 396-31081 WASHER
Загрузка ...
5 87545060 FRAME
Загрузка ...
6 87366255 FRAME
Загрузка ...
7 86978779 BOLT
Загрузка ...
8 305138A1 PLUG
Загрузка ...
9 844-12050 BOLT
Загрузка ...
12 87703127 FRAME
Загрузка ...
13 258504A1 SCREW
Загрузка ...
14 396-31081 WASHER
Загрузка ...
16 128209A1 PLUG
Загрузка ...
17 896-15012 WASHER
Загрузка ...
18 614-8016 BOLT
Загрузка ...
19 353-401 PLUG
Загрузка ...
20 353-79 PLUG
Загрузка ...
21 339158A1 PLUG
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
