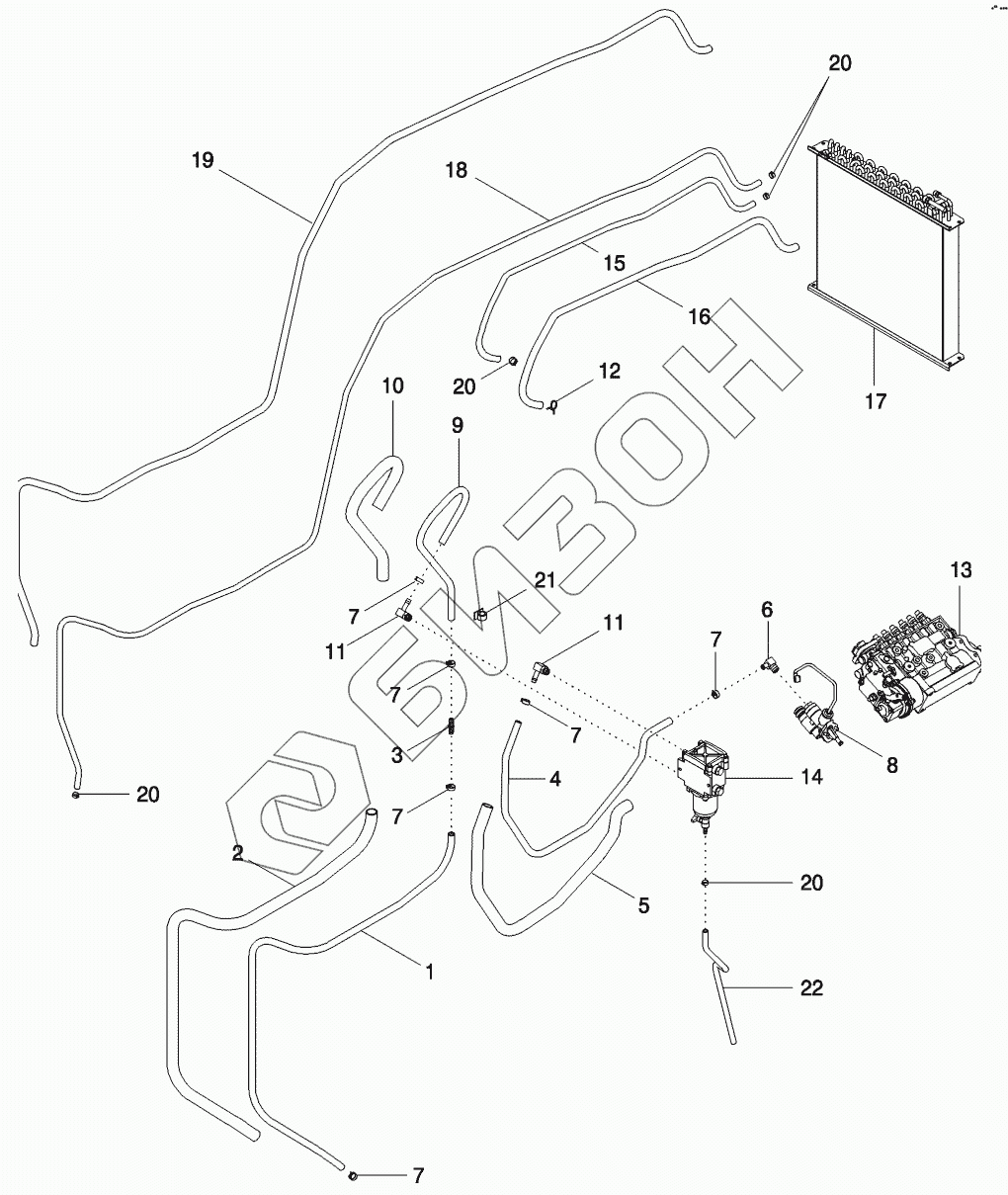

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. FUEL LINES

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7
7
7
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
20
20
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 284735A2 HOSE
Загрузка ...
2 291260A2 CONDUIT
Загрузка ...
3 336427A1 COUPLING
Загрузка ...
4 356413A3 HOSE
Загрузка ...
5 356415A2 CONDUIT
Загрузка ...
6 87391142 DRAINCOCK/TAP
Загрузка ...
7 214-1408 CLAMP
Загрузка ...
8 REF INSTRUCTION
Загрузка ...
9 356412A1 HOSE
Загрузка ...
10 356414A1 CONDUIT
Загрузка ...
11 217-348 FITTING
Загрузка ...
12 214-1706 CLAMP
Загрузка ...
13 REF INSTRUCTION
Загрузка ...
14 336429A2 FILTER
Загрузка ...
15 NSS NOT SERVICED SEPARATELY
Загрузка ...
16 87367299 CONDUIT
Загрузка ...
17 REF INSTRUCTION
Загрузка ...
18 284736A3 HOSE
Загрузка ...
19 87367298 CONDUIT
Загрузка ...
20 1348264C1 CLAMP
Загрузка ...
21 169850C2 CLIP
Загрузка ...
22 360525A1 HOSE
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
