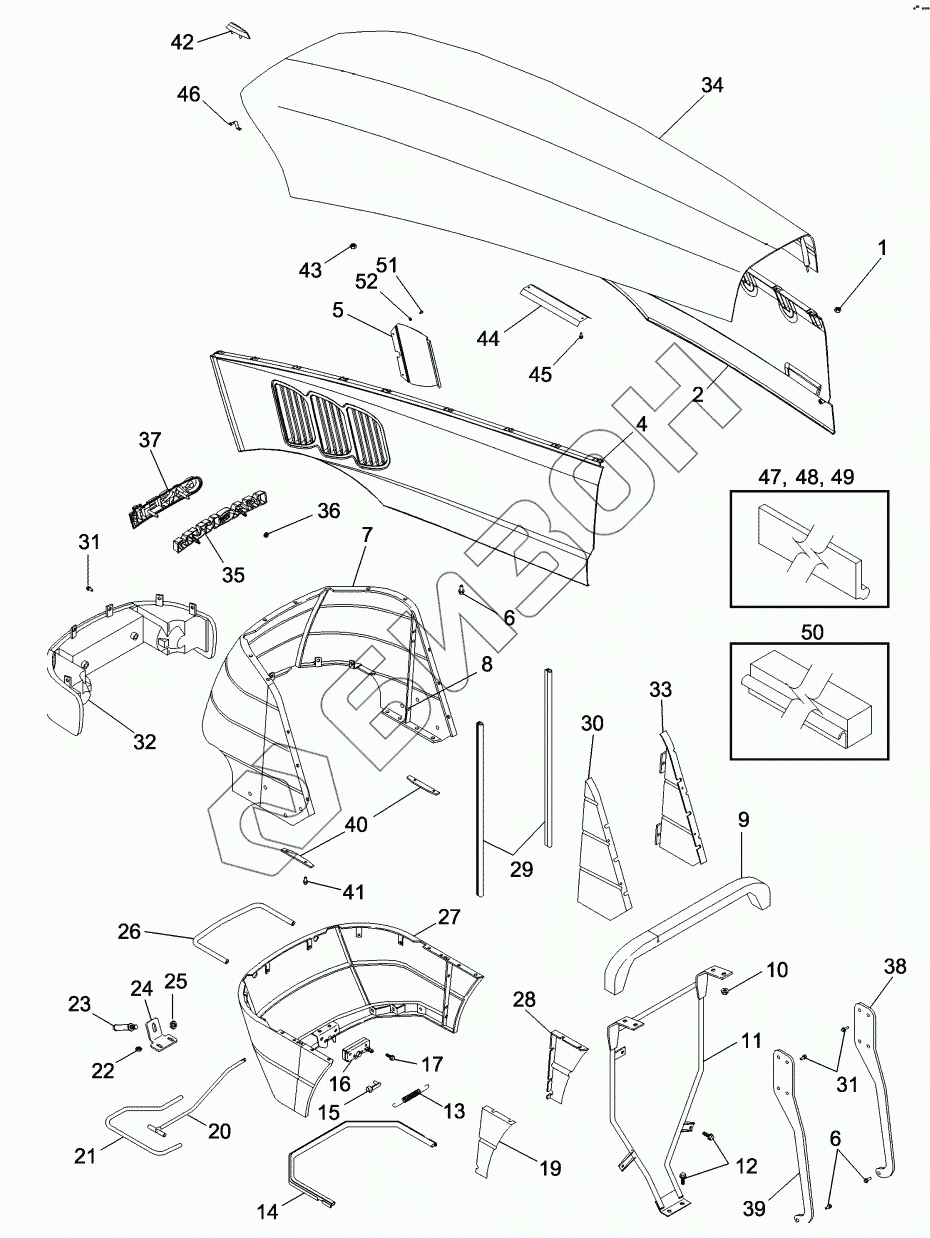

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. HOOD - TILTING
1
2
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 825-2406 | NUT |
Загрузка ...
|
|
| 2 | 87531726 | PANEL |
Загрузка ...
|
|
| 3 | 87325986 | GUARD |
Загрузка ...
|
|
| 4 | 87531725 | PANEL |
Загрузка ...
|
|
| 5 | 87325983 | GUARD |
Загрузка ...
|
|
| 6 | 844-6012 | BOLT |
Загрузка ...
|
|
| 7 | 87565202 | GRILLE |
Загрузка ...
|
|
| 8 | 369929A1 | FASTENER |
Загрузка ...
|
|
| 9 | 87325973 | SEAL |
Загрузка ...
|
|
| 10 | 825-2408 | NUT |
Загрузка ...
|
|
| 11 | 87685353 | SUPPORT |
Загрузка ...
|
|
| 12 | 555-1 | BOLT |
Загрузка ...
|
|
| 13 | 87455797 | SPRING |
Загрузка ...
|
|
| 14 | 87374635 | SEAL |
Загрузка ...
|
|
| 15 | 86987940 | CLIP |
Загрузка ...
|
|
| 16 | 87454541 | LATCH |
Загрузка ...
|
|
| 17 | 844-6020 | BOLT |
Загрузка ...
|
|
| 19 | 87369357 | 87369357 |
Загрузка ...
|
|
| 20 | 87595777 | ROD |
Загрузка ...
|
|
| 21 | 87617635 | HANDLE |
Загрузка ...
|
|
| 22 | 825-2410 | NUT |
Загрузка ...
|
|
| 23 | 301081A1 | SCREW |
Загрузка ...
|
|
| 24 | 87312069 | PLATE |
Загрузка ...
|
|
| 25 | 825-2412 | NUT |
Загрузка ...
|
|
| 26 | 87617634 | HANDLE |
Загрузка ...
|
|
| 27 | 87617632 | GRILLE |
Загрузка ...
|
|
| 28 | 87369358 | PANEL |
Загрузка ...
|
|
| 29 | 87340054 | SEAL |
Загрузка ...
|
|
| 30 | 87369354 | PANEL |
Загрузка ...
|
|
| 31 | 844-6016 | BOLT |
Загрузка ...
|
|
| 32 | REF | INSTRUCTION |
Загрузка ...
|
|
| 33 | 87369355 | PANEL |
Загрузка ...
|
|
| 34 | 87327547 | PANEL |
Загрузка ...
|
|
| 36 | 131-431 | PUSH-ON NUT |
Загрузка ...
|
|
| 37 | 87716230 | EMBLEM |
Загрузка ...
|
|
| 38 | 87385055 | BRACKET |
Загрузка ...
|
|
| 39 | 87385054 | BRACKET |
Загрузка ...
|
|
| 40 | 87367909 | WEAR STRIP |
Загрузка ...
|
|
| 41 | 844-6025 | BOLT |
Загрузка ...
|
|
| 42 | 87353799 | GUIDE |
Загрузка ...
|
|
| 43 | 131-431 | PUSH-ON NUT |
Загрузка ...
|
|
| 44 | 87327364 | GUIDE |
Загрузка ...
|
|
| 45 | 779-14613 | SCREW |
Загрузка ...
|
|
| 46 | 87329818 | ROD |
Загрузка ...
|
|
| 47 | 87394270 | SEAL |
Загрузка ...
|
|
| 48 | 87394269 | SEAL |
Загрузка ...
|
|
| 49 | 87394271 | SEAL |
Загрузка ...
|
|
| 50 | 87394272 | SEAL |
Загрузка ...
|
|
| 51 | 779-14395 | SCREW |
Загрузка ...
|
|
| 52 | 895-11005 | WASHER |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
