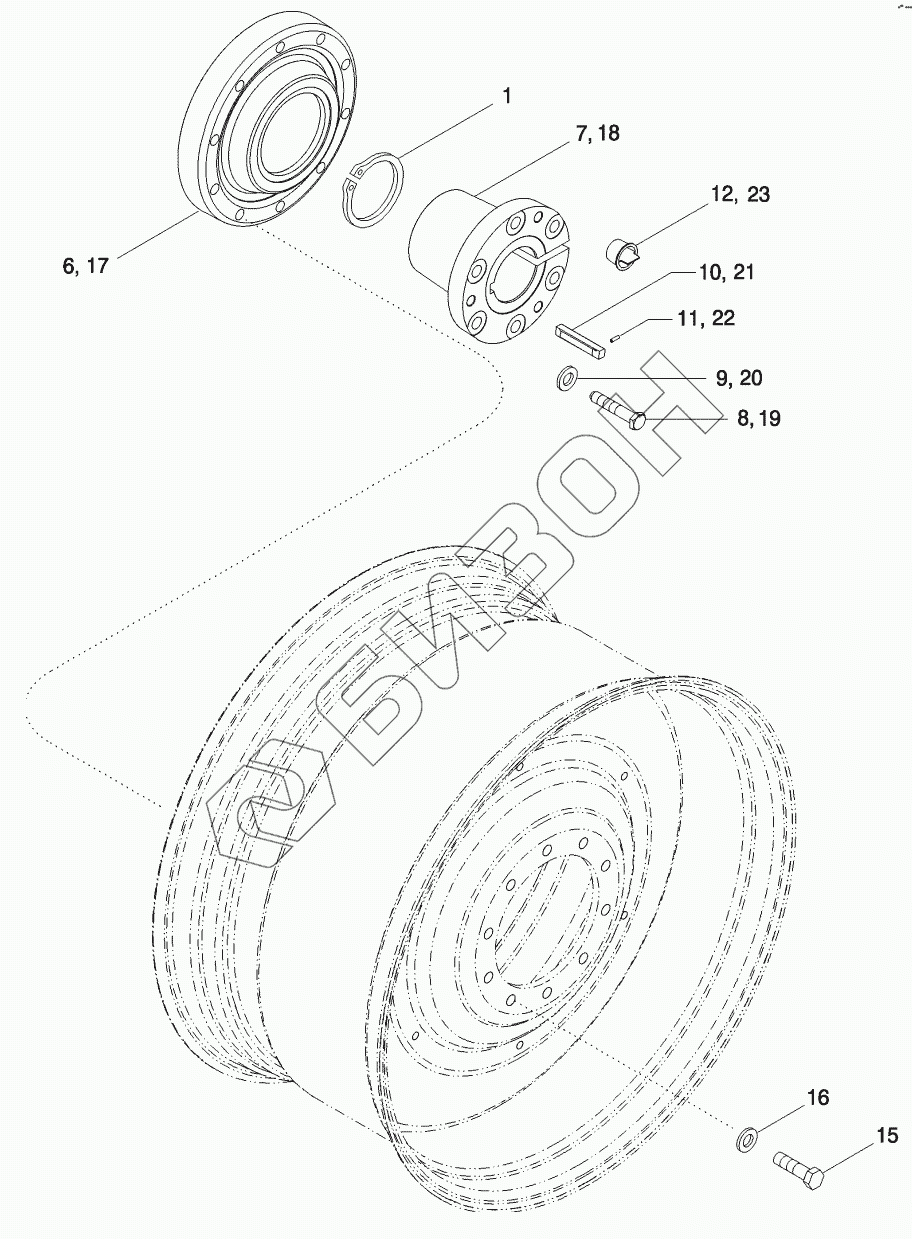

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. HUB ASSEMBLY - REAR WHEEL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
6
7
8
9
10
11
12
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали Цена
405821A1 405821A1 HUB
Загрузка ...
1 800-11115 RING
Загрузка ...
6 405812A1 HUB
Загрузка ...
7 405815A1 BUSHING
Загрузка ...
8 228273A1 BOLT
Загрузка ...
9 396-31081 WASHER
Загрузка ...
10 A63219 KEY
Загрузка ...
11 38-11608 PIN
Загрузка ...
12 303401A1 PLUG
Загрузка ...
15 827-22080 BOLT
Загрузка ...
16 896-11022 WASHER
Загрузка ...
17 405812A1 HUB
Загрузка ...
18 405816A1 BUSHING
Загрузка ...
19 228273A1 BOLT
Загрузка ...
20 396-31081 WASHER
Загрузка ...
21 A63219 KEY
Загрузка ...
22 38-11608 PIN
Загрузка ...
23 303401A1 PLUG
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
