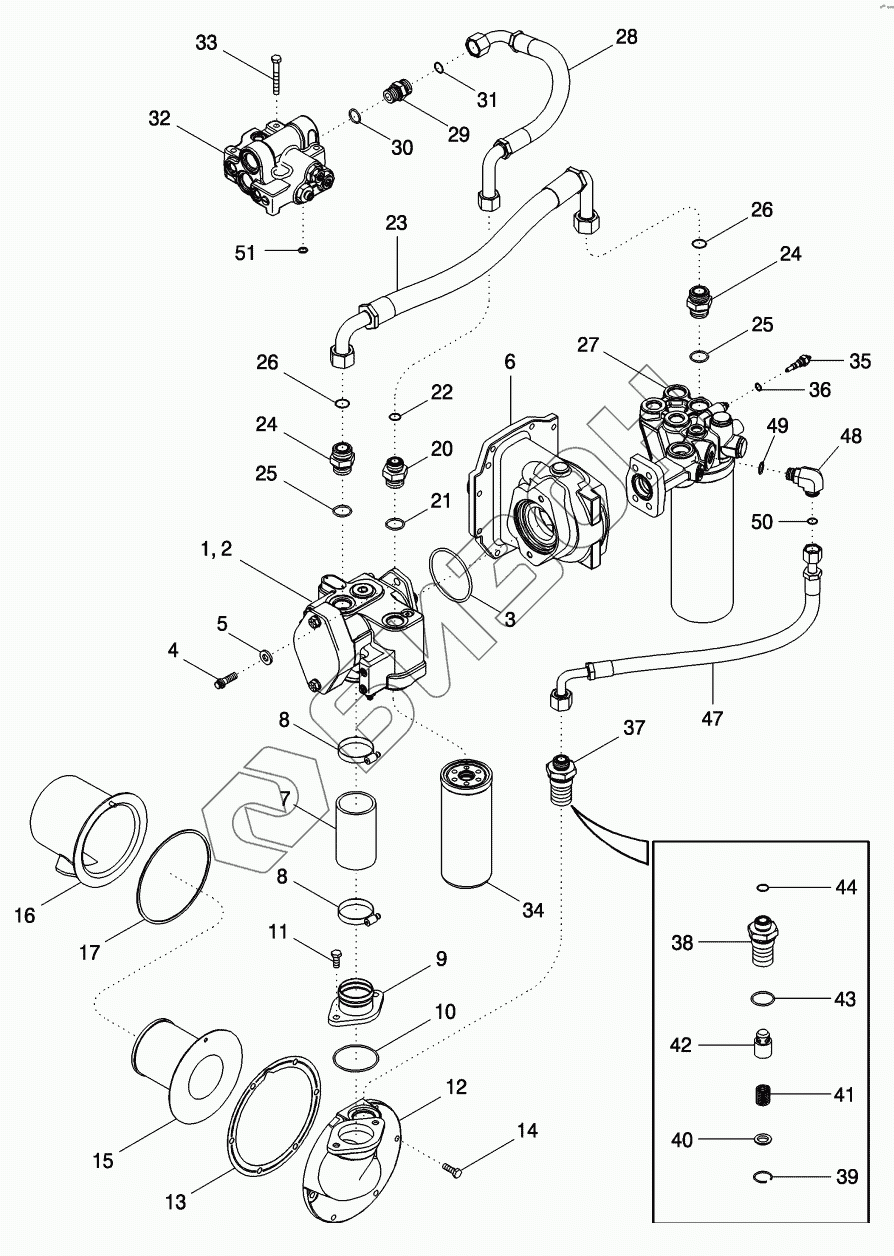

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. HYDRAULIC SYSTEM - CHARGE PUMP
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
20
21
22
23
24
24
25
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 401363A3 | PUMP |
Загрузка ...
|
|
| 2 | 87407008 | KIT |
Загрузка ...
|
|
| 3 | 238-5345 | O-RING |
Загрузка ...
|
|
| 4 | 615-12035 | BOLT |
Загрузка ...
|
|
| 5 | 896-16012 | WASHER |
Загрузка ...
|
|
| 6 | 389550A1 | HOUSING |
Загрузка ...
|
|
| 7 | 407386A1 | HOSE |
Загрузка ...
|
|
| 8 | 214-1448 | CLAMP |
Загрузка ...
|
|
| 9 | 407364A1 | ADAPTER |
Загрузка ...
|
|
| 10 | 238-5235 | O-RING |
Загрузка ...
|
|
| 11 | 627-10025 | BOLT |
Загрузка ...
|
|
| 12 | 403416A1 | BASE |
Загрузка ...
|
|
| 13 | 139241C5 | GASKET |
Загрузка ...
|
|
| 14 | 806-10030 | BOLT |
Загрузка ...
|
|
| 15 | 1348335C1 | SCREEN |
Загрузка ...
|
|
| 16 | 1348337C1 | SHROUD |
Загрузка ...
|
|
| 17 | 1342641C1 | GASKET |
Загрузка ...
|
|
| 20 | 700-164 | CONNECTOR |
Загрузка ...
|
|
| 21 | 637-64296 | O-RING |
Загрузка ...
|
|
| 22 | 238-6018 | O-RING |
Загрузка ...
|
|
| 23 | 451064A1 | HOSE |
Загрузка ...
|
|
| 24 | 700-105 | CONNECTOR |
Загрузка ...
|
|
| 25 | 637-64296 | O-RING |
Загрузка ...
|
|
| 26 | 238-6021 | O-RING |
Загрузка ...
|
|
| 27 | 401600A1 | HEAD ASSY |
Загрузка ...
|
|
| 27 | 405409A1 | HEAD ASSY |
Загрузка ...
|
|
| 28 | 433585A1 | HOSE ASSY |
Загрузка ...
|
|
| 29 | 86579682 | CONNECTOR |
Загрузка ...
|
|
| 30 | 637-64236 | O-RING |
Загрузка ...
|
|
| 31 | 238-6018 | O-RING |
Загрузка ...
|
|
| 32 | 87451048 | Hose |
Загрузка ...
|
|
| 33 | 814-10075 | BOLT |
Загрузка ...
|
|
| 34 | 402652A1 | FILTER |
Загрузка ...
|
|
| 35 | 1957801C1 | SWITCH |
Загрузка ...
|
|
| 36 | 237-6006 | O-RING |
Загрузка ...
|
|
| 37 | 407616A2 | VALVE |
Загрузка ...
|
|
| 38 | 407615A2 | BODY |
Загрузка ...
|
|
| 39 | 107452A1 | CIRCLIP |
Загрузка ...
|
|
| 40 | 107456A1 | WASHER |
Загрузка ...
|
|
| 41 | 431858A1 | SPRING |
Загрузка ...
|
|
| 42 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 43 | 637-64386 | O-RING |
Загрузка ...
|
|
| 44 | 238-6018 | O-RING |
Загрузка ...
|
|
| 47 | 442847A1 | HOSE |
Загрузка ...
|
|
| 48 | 700-306 | ELBOW |
Загрузка ...
|
|
| 49 | 637-63193 | O-RING |
Загрузка ...
|
|
| 50 | 238-6016 | O-RING |
Загрузка ...
|
|
| 51 | 238-6112 | O-RING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
