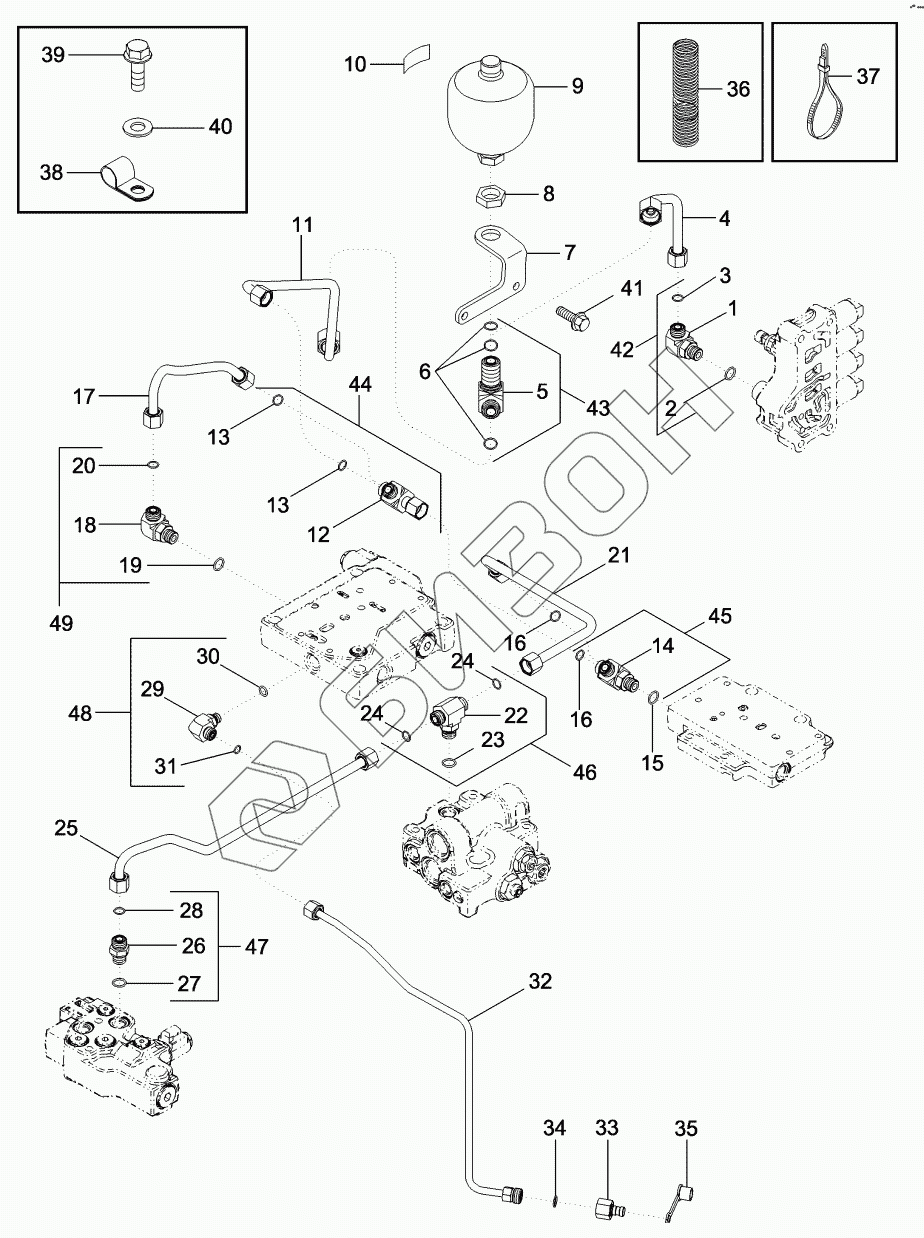

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. HYDRAULIC SYSTEM - REGULATED PRESSURE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 NSS NOT SERVICED SEPARATELY
Загрузка ...
2 637-63153 O-RING
Загрузка ...
3 238-6014 O-RING
Загрузка ...
4 87405121 TUBE ASSY
Загрузка ...
5 NSS NOT SERVICED SEPARATELY
Загрузка ...
6 238-6016 O-RING
Загрузка ...
7 86988829 BRACKET
Загрузка ...
8 701-919 NUT
Загрузка ...
9 87730802 ACCUMULATOR
Загрузка ...
10 82029752 DECAL
Загрузка ...
11 87560257 TUBE ASSY
Загрузка ...
12 NSS NOT SERVICED SEPARATELY
Загрузка ...
13 238-6014 O-RING
Загрузка ...
14 NSS NOT SERVICED SEPARATELY
Загрузка ...
15 637-63153 O-RING
Загрузка ...
16 238-6014 O-RING
Загрузка ...
17 308172A1 PIPE
Загрузка ...
18 NSS NOT SERVICED SEPARATELY
Загрузка ...
19 9992298 O-RING
Загрузка ...
20 86598101 O-RING
Загрузка ...
21 433589A1 TUBE ASSY
Загрузка ...
22 NSS NOT SERVICED SEPARATELY
Загрузка ...
23 637-63153 O-RING
Загрузка ...
24 238-6014 O-RING
Загрузка ...
25 450512A1 TUBE ASSY
Загрузка ...
26 NSS NOT SERVICED SEPARATELY
Загрузка ...
27 637-63153 O-RING
Загрузка ...
28 238-6014 O-RING
Загрузка ...
29 NSS NOT SERVICED SEPARATELY
Загрузка ...
30 637-63113 O-RING
Загрузка ...
31 238-6012 O-RING
Загрузка ...
32 451059A1 TUBE ASSY
Загрузка ...
33 322529A1 COUPLING
Загрузка ...
34 238-6014 O-RING
Загрузка ...
35 143349A1 DUST CAP
Загрузка ...
36 87413833 CONDUIT
Загрузка ...
37 L11541 CABLE TIE
Загрузка ...
38 515-23127 CLAMP
Загрузка ...
39 614-10030 BOLT
Загрузка ...
40 895-18010 WASHER
Загрузка ...
41 628-10020 BOLT
Загрузка ...
42 700-305 ELBOW
Загрузка ...
43 701-454 TEE
Загрузка ...
44 701-416 TEE
Загрузка ...
45 700-412 TEE
Загрузка ...
46 700-402 TEE
Загрузка ...
47 700-102 CONNECTOR
Загрузка ...
48 700-304 ELBOW
Загрузка ...
49 86579691 ELBOW
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
