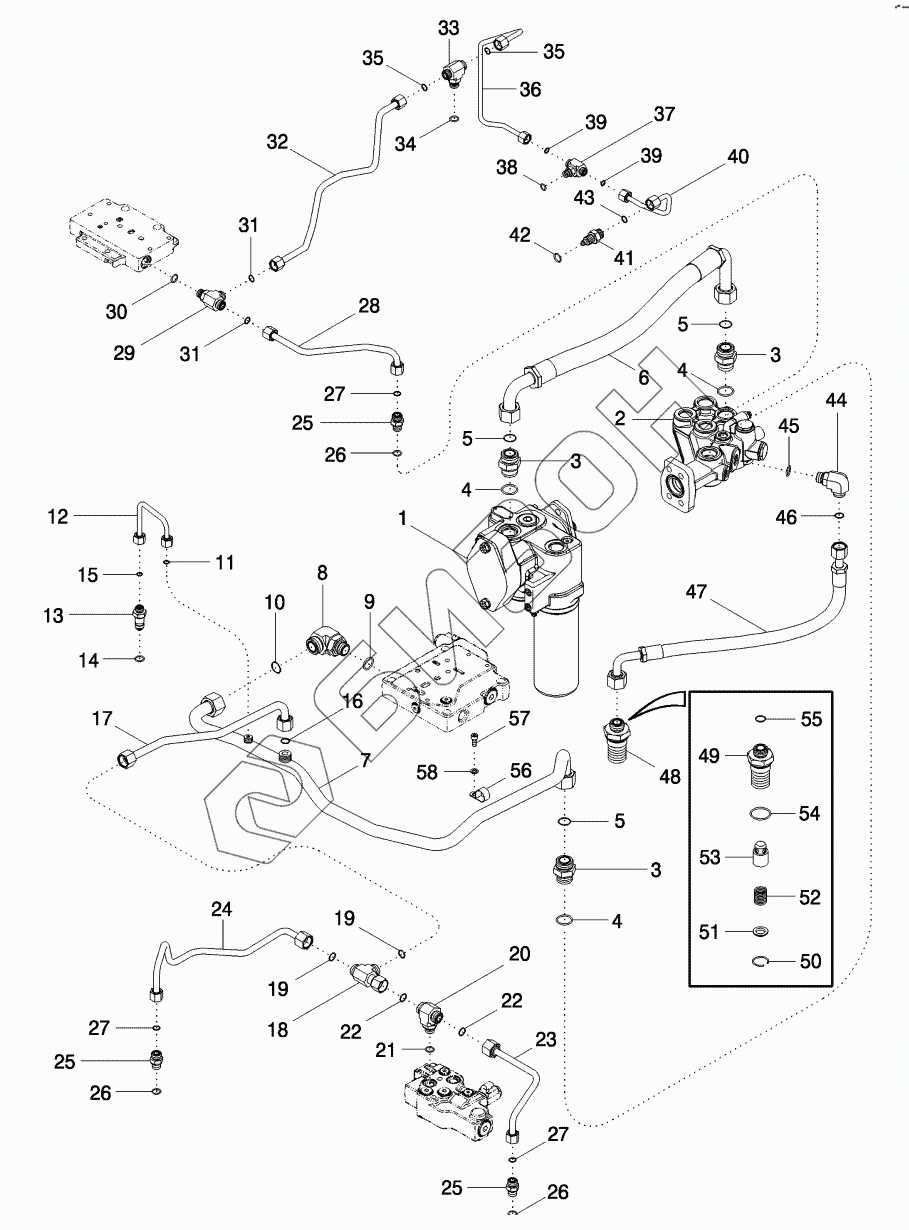

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. HYDRAULIC SYSTEM - TRANSMISSION LUBE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
3
4
4
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
22
23
24
25
25
25
26
26
26
27
27
27
28
29
30
31
31
32
34
35
35
36
36
37
38
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 401363A3 PUMP
Загрузка ...
2 401600A1 HEAD ASSY
Загрузка ...
2 405409A1 HEAD ASSY
Загрузка ...
3 700-105 CONNECTOR
Загрузка ...
4 637-64296 O-RING
Загрузка ...
5 238-6021 O-RING
Загрузка ...
6 451064A1 HOSE
Загрузка ...
7 87319222 TUBE ASSY
Загрузка ...
8 87010650 ELBOW
Загрузка ...
9 637-64236 O-RING
Загрузка ...
10 238-6021 O-RING
Загрузка ...
11 238-6014 O-RING
Загрузка ...
12 87319223 TUBE ASSY
Загрузка ...
13 87318672 UNION
Загрузка ...
14 237-6008 O-RING
Загрузка ...
15 238-6014 O-RING
Загрузка ...
16 238-6016 O-RING
Загрузка ...
17 87415005 TUBE ASSY
Загрузка ...
18 701-433 TEE
Загрузка ...
19 238-6016 O-RING
Загрузка ...
20 87016910 TEE
Загрузка ...
21 637-63153 O-RING
Загрузка ...
22 238-6016 O-RING
Загрузка ...
23 450509A1 TUBE ASSY
Загрузка ...
24 87337405 TUBE ASSY
Загрузка ...
25 700-102 CONNECTOR
Загрузка ...
26 637-63153 O-RING
Загрузка ...
27 238-6014 O-RING
Загрузка ...
28 451060A3 TUBE ASSY
Загрузка ...
29 700-412 TEE
Загрузка ...
30 637-63153 O-RING
Загрузка ...
31 238-6014 O-RING
Загрузка ...
32 437336A3 TUBE ASSY
Загрузка ...
33 700-402 TEE
Загрузка ...
34 637-63153 O-RING
Загрузка ...
35 238-6014 O-RING
Загрузка ...
36 87443736 TUBE
Загрузка ...
36 87443738 TUBE
Загрузка ...
37 700-401 TEE
Загрузка ...
38 637-63113 O-RING
Загрузка ...
39 238-6012 O-RING
Загрузка ...
40 282278A1 PIPE
Загрузка ...
41 93105C1 UNION
Загрузка ...
42 237-6008 O-RING
Загрузка ...
43 238-6014 O-RING
Загрузка ...
44 700-306 ELBOW
Загрузка ...
45 637-63193 O-RING
Загрузка ...
46 238-6016 O-RING
Загрузка ...
47 442847A1 HOSE
Загрузка ...
48 407616A2 VALVE
Загрузка ...
49 407615A2 BODY
Загрузка ...
50 107452A1 CIRCLIP
Загрузка ...
51 107456A1 WASHER
Загрузка ...
52 431858A1 SPRING
Загрузка ...
53 NSS NOT SERVICED SEPARATELY
Загрузка ...
54 637-64386 O-RING
Загрузка ...
55 238-6018 O-RING
Загрузка ...
56 515-22254 CLAMP
Загрузка ...
57 864-8020 SCREW
Загрузка ...
58 895-11008 WASHER
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
