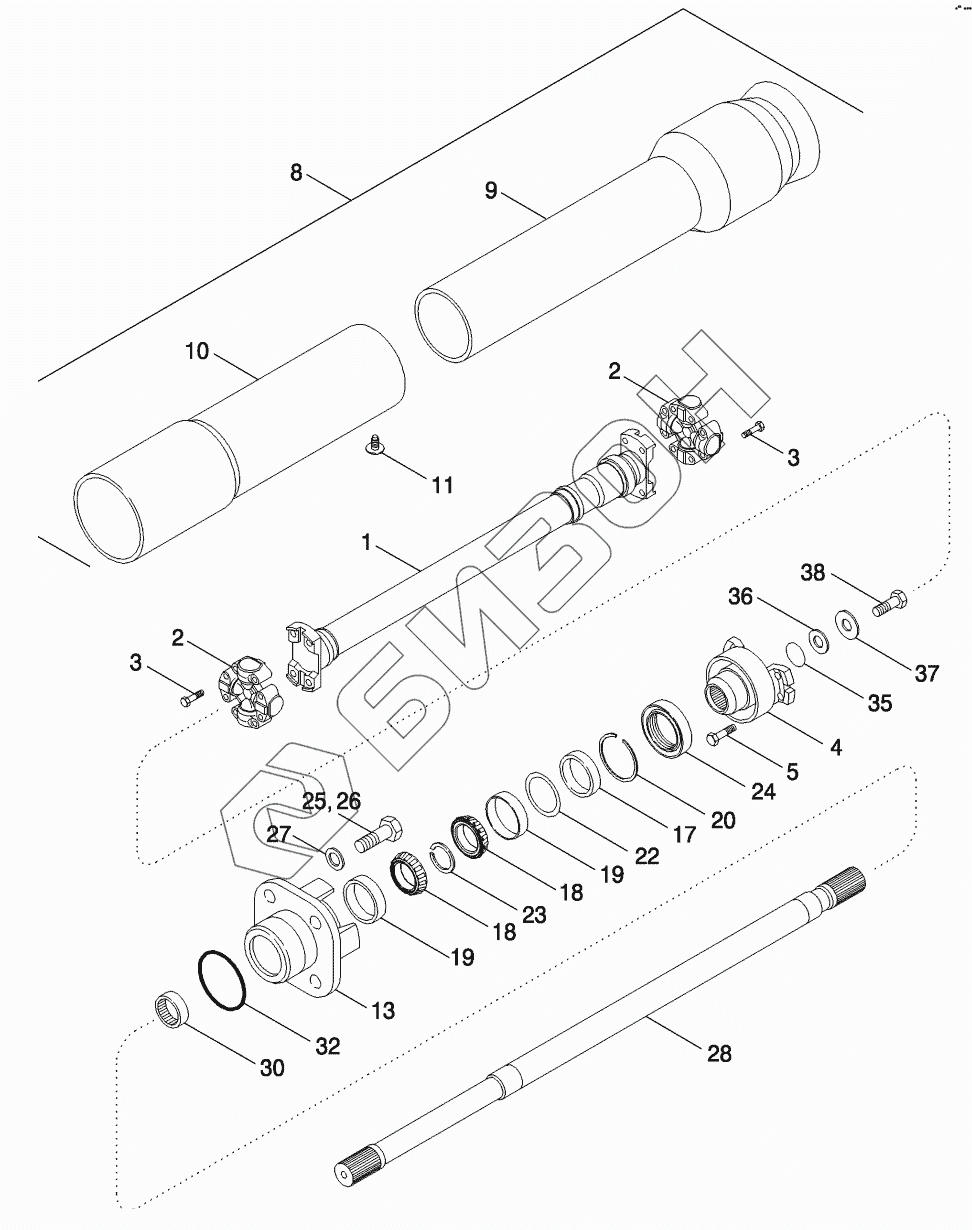

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. MFD AXLE - DRIVE SHAFT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
5
8
9
10
11
13
17
18
18
19
19
20
22
22
22
22
22
23
24
25
26
27
28
30
32
35
36
36
36
36
36
37
38
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 258853A2 SHAFT
Загрузка ...
2 258854A2 SPIDER
Загрузка ...
3 828-10045 BOLT
Загрузка ...
4 258855A1 YOKE
Загрузка ...
5 828-10045 BOLT
Загрузка ...
8 441554A2 SHIELD
Загрузка ...
9 NSS NOT SERVICED SEPARATELY
Загрузка ...
10 NSS NOT SERVICED SEPARATELY
Загрузка ...
11 93199C1 FASTENER
Загрузка ...
13 199922A2 CAGE
Загрузка ...
17 199923A1 SPACER
Загрузка ...
18 235519A1 BEARING
Загрузка ...
19 235521A1 BEARING SET
Загрузка ...
20 199981A1 RING
Загрузка ...
22 199927A1 SHIM
Загрузка ...
22 222675A1 SHIM
Загрузка ...
22 199929A1 SHIM
Загрузка ...
22 249528A1 SHIM
Загрузка ...
22 199928A1 SHIM
Загрузка ...
23 222732A1 RING
Загрузка ...
24 226851A1 SEAL
Загрузка ...
25 628-20060 BOLT
Загрузка ...
26 828-20150 BOLT
Загрузка ...
27 896-12020 WASHER
Загрузка ...
28 87425393 SHAFT
Загрузка ...
30 205369R91 BEARING
Загрузка ...
32 238-5043 O-RING
Загрузка ...
35 238-5220 O-RING
Загрузка ...
36 337680A1 SHIM
Загрузка ...
36 222674A1 SHIM
Загрузка ...
36 222000A1 SHIM
Загрузка ...
36 222001A1 SHIM
Загрузка ...
36 222002A1 SHIM
Загрузка ...
37 221943A1 WASHER
Загрузка ...
38 628-16050 BOLT
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
