Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. MIRRORS - BSN Z7RZ01152

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
5
5
6
7
8
15
15
16
17
18
20
21
22

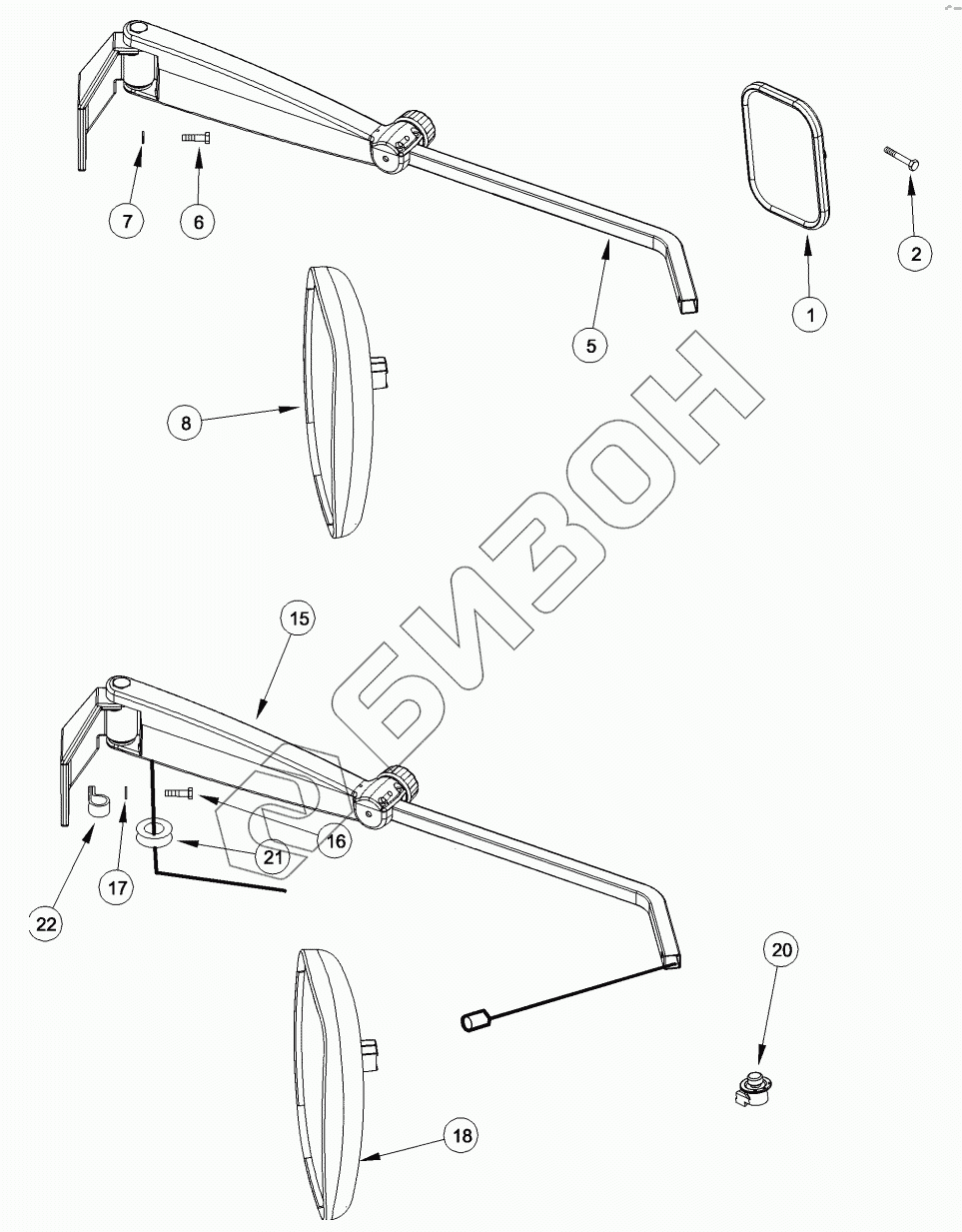

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 82036480 MIRROR
Загрузка ...
2 779-34616 SCREW
Загрузка ...
5 87416692 SUPPORT ASSY
Загрузка ...
5 87416691 SUPPORT ASSY
Загрузка ...
6 614-8030 BOLT
Загрузка ...
7 895-11008 WASHER
Загрузка ...
8 365414A1 MIRROR
Загрузка ...
15 87416695 ARM ASSY
Загрузка ...
15 87416694 ARM ASSY
Загрузка ...
16 614-8030 BOLT
Загрузка ...
17 895-11008 WASHER
Загрузка ...
18 87417619 MIRROR ASSY
Загрузка ...
20 280627A1 SWITCH
Загрузка ...
21 182045A1 GROMMET
Загрузка ...
22 515-2395 CLAMP
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
