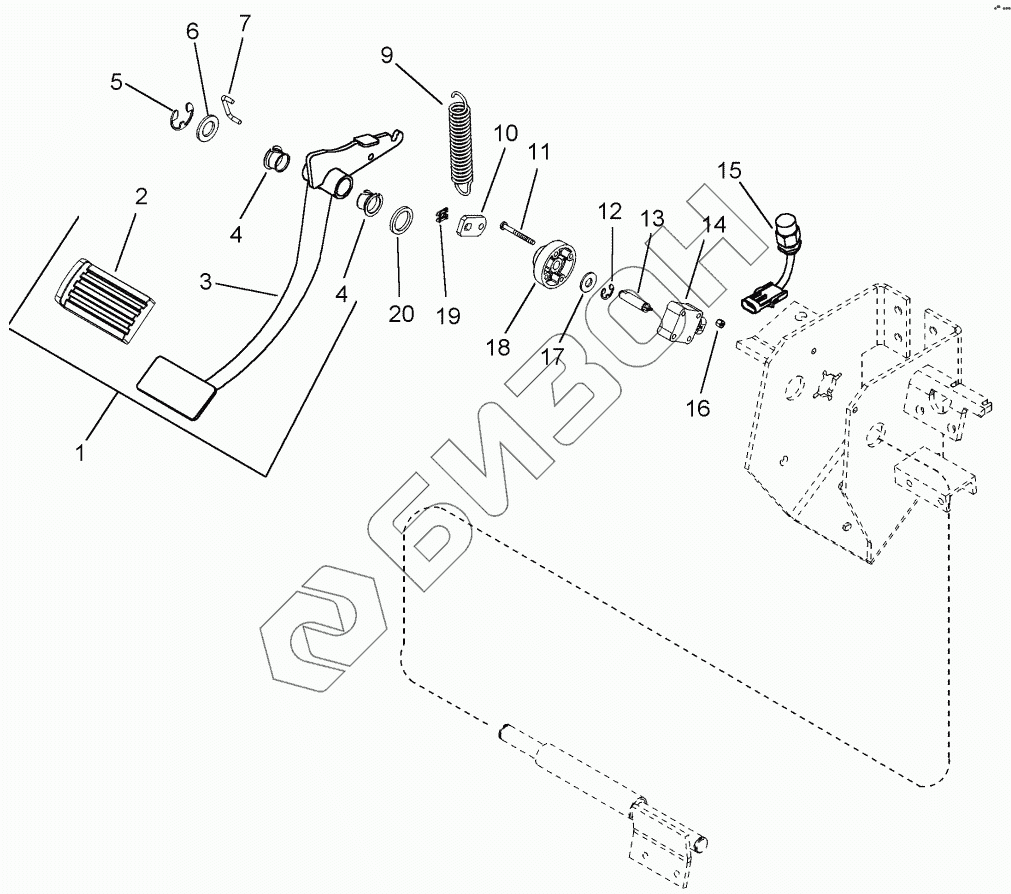

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. PEDAL - INCHING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
7
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 416255A3 PEDAL ASSY
Загрузка ...
2 1999382C1 PAD
Загрузка ...
3 NSS NOT SERVICED SEPARATELY
Загрузка ...
4 1990753C1 PLASTIC RING
Загрузка ...
5 800-3120 CIRCLIP
Загрузка ...
6 895-11018 WASHER
Загрузка ...
7 87567150 ROD
Загрузка ...
9 303754A1 SPRING
Загрузка ...
10 302275A2 LEVER
Загрузка ...
11 840-1550 SCREW
Загрузка ...
12 800-4311 CIRCLIP
Загрузка ...
13 295013A2 PIN
Загрузка ...
14 301271A1 SENSOR
Загрузка ...
15 414144A1 SWITCH
Загрузка ...
16 832-10405 NUT
Загрузка ...
17 495-21044 WASHER
Загрузка ...
18 295012A2 BUSHING
Загрузка ...
19 3226538R1 CLIP
Загрузка ...
20 258242A1 WASHER
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
