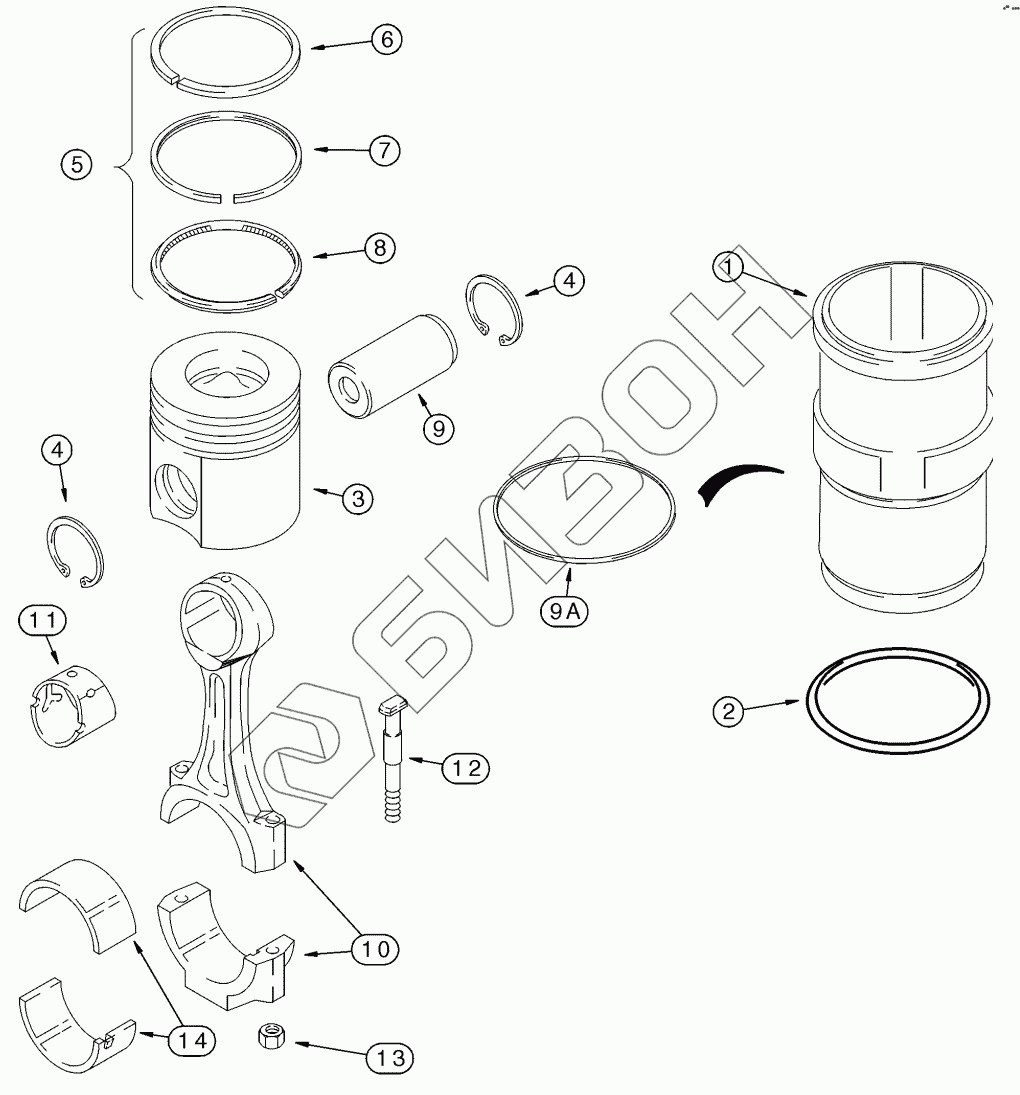

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. PISTONS - CONNECTING RODS
1
2
3
4
4
5
6
7
8
9
9A
9A
9A
9A
9A
10
11
12
13
14
14
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| A77912 | A77912 | PACKAGE |
Загрузка ...
|
|
| 1 | J948095 | SLEEVE CYLINDER |
Загрузка ...
|
|
| 2 | J907177 | O-RING |
Загрузка ...
|
|
| A77853 | A77853 | KIT |
Загрузка ...
|
|
| 3 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 4 | 100-21175 | RING |
Загрузка ...
|
|
| 5 | J802429 | KIT |
Загрузка ...
|
|
| 6 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 7 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 8 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 9 | J934046 | PIN |
Загрузка ...
|
|
| 9A | J924445 | SHIM |
Загрузка ...
|
|
| 9A | J924446 | SHIM |
Загрузка ...
|
|
| 9A | J924447 | SHIM |
Загрузка ...
|
|
| 9A | J924448 | SHIM |
Загрузка ...
|
|
| 9A | J924449 | SHIM |
Загрузка ...
|
|
| 87342865 | 87342865 | ROD |
Загрузка ...
|
|
| 10 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 11 | 87687031 | BUSHING |
Загрузка ...
|
|
| 12 | J944679 | BOLT |
Загрузка ...
|
|
| 13 | J934864 | NUT |
Загрузка ...
|
|
| 14 | 87443389 | BEARING LINER |
Загрузка ...
|
|
| 14 | 87443529 | BEARING LINER |
Загрузка ...
|
|
| 14 | 87443532 | BEARING LINER |
Загрузка ...
|
|
| 14 | 87443533 | BEARING LINER |
Загрузка ...
|
|
| 14 | 87443534 | BEARING LINER |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
