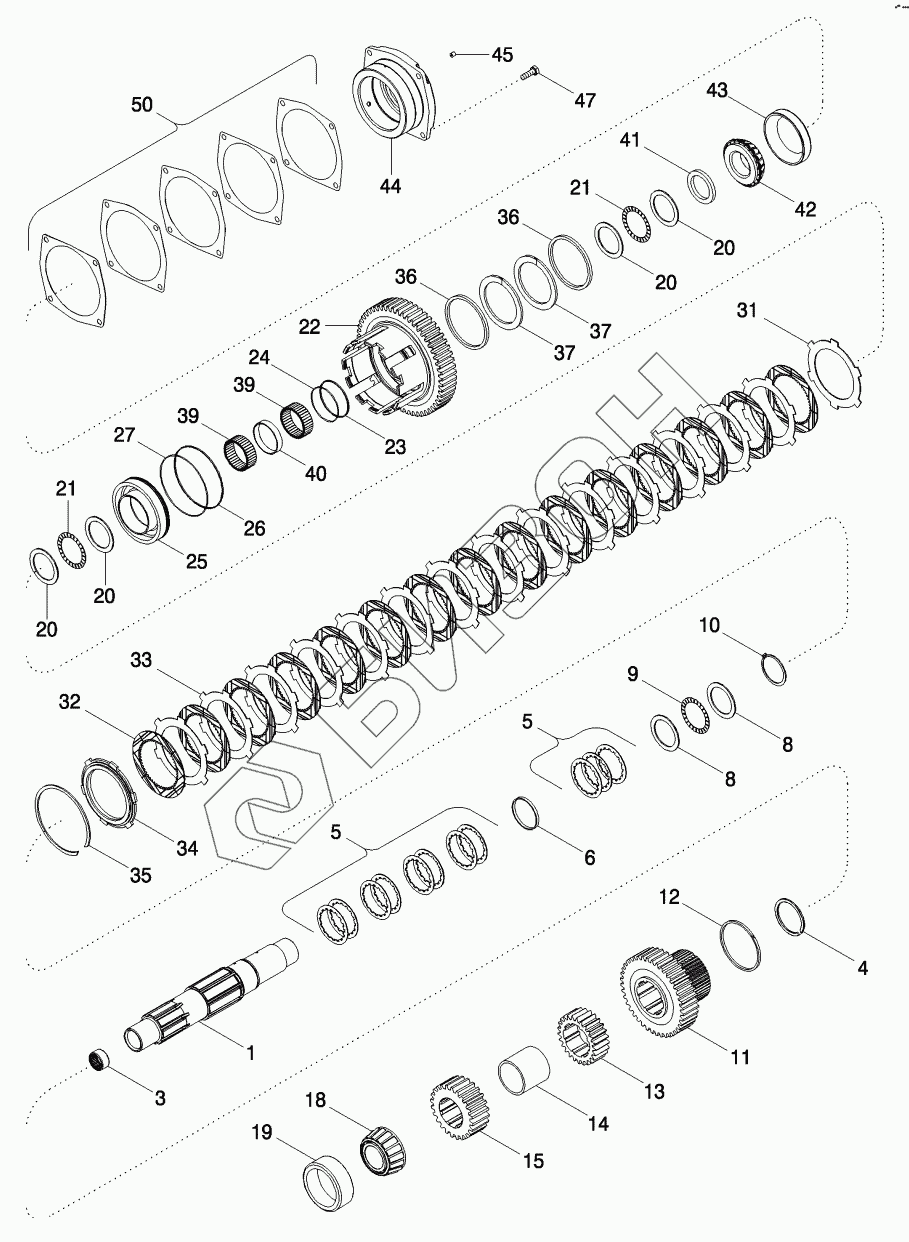

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. RANGE TRANSMISSION - COUNTERSHAFT
1
3
4
5
5
6
8
8
9
10
11
12
13
14
15
18
18
19
19
20
20
20
20
21
21
22
23
24
25
26
27
31
32
33
34
35
36
36
37
37
39
39
40
41
42
43
44
45
47
50
50
50
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87434362 | SHAFT ASSY |
Загрузка ...
|
|
| 2 | 38-3605 | PIN |
Загрузка ...
|
|
| 3 | D63322 | BEARING |
Загрузка ...
|
|
| 4 | 144348C1 | RING |
Загрузка ...
|
|
| 5 | 87425389 | SPRING |
Загрузка ...
|
|
| 6 | 87434656 | RING |
Загрузка ...
|
|
| 8 | 1286043C1 | WASHER |
Загрузка ...
|
|
| 9 | 572182R1 | BEARING |
Загрузка ...
|
|
| 10 | 101-11250 | RING |
Загрузка ...
|
|
| 11 | 1285978C1 | PINION |
Загрузка ...
|
|
| 12 | 1286052C1 | RING |
Загрузка ...
|
|
| 13 | 220057A1 | GEAR |
Загрузка ...
|
|
| 14 | 1286041C2 | SPACER |
Загрузка ...
|
|
| 15 | 1285990C2 | PINION |
Загрузка ...
|
|
| 18 | 84986C1 | BEARING |
Загрузка ...
|
|
| 18 | 253485A1 | BEARING |
Загрузка ...
|
|
| 19 | 40435 | BEARING |
Загрузка ...
|
|
| 19 | 253486A1 | BEARING |
Загрузка ...
|
|
| 20 | 1286042C1 | WASHER |
Загрузка ...
|
|
| 21 | 87012543 | BEARING |
Загрузка ...
|
|
| 22 | 87439841 | GEAR |
Загрузка ...
|
|
| 23 | 1286077C1 | RING |
Загрузка ...
|
|
| 24 | 1286081C1 | O-RING |
Загрузка ...
|
|
| 25 | 242491A5 | PISTON |
Загрузка ...
|
|
| 26 | 1286079C1 | RING |
Загрузка ...
|
|
| 27 | 1286083C1 | O-RING |
Загрузка ...
|
|
| 31 | 128114A1 | DISC |
Загрузка ...
|
|
| 32 | 86990276 | DISC |
Загрузка ...
|
|
| 33 | 92934C2 | DISC |
Загрузка ...
|
|
| 34 | 1342645C3 | DISC |
Загрузка ...
|
|
| 35 | 1285996C1 | RING |
Загрузка ...
|
|
| 36 | 1286028C2 | RING |
Загрузка ...
|
|
| 37 | 297418A2 | SEAL |
Загрузка ...
|
|
| 39 | 80907C1 | BEARING |
Загрузка ...
|
|
| 40 | 93269C1 | SPACER |
Загрузка ...
|
|
| 41 | 1286038C2 | SPACER |
Загрузка ...
|
|
| 42 | 287679C1 | BEARING |
Загрузка ...
|
|
| 43 | 1968297C1 | BEARING |
Загрузка ...
|
|
| 44 | 87435631 | CAGE |
Загрузка ...
|
|
| 45 | 1345888C1 | PLUG |
Загрузка ...
|
|
| 47 | 613-10030 | BOLT |
Загрузка ...
|
|
| 50 | 1286066C1 | SHIM |
Загрузка ...
|
|
| 50 | 1286067C1 | SHIM |
Загрузка ...
|
|
| 50 | 1286068C1 | SHIM |
Загрузка ...
|
|
| 50 | 1286069C1 | SHIM |
Загрузка ...
|
|
| 50 | 1286070C1 | SHIM |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
