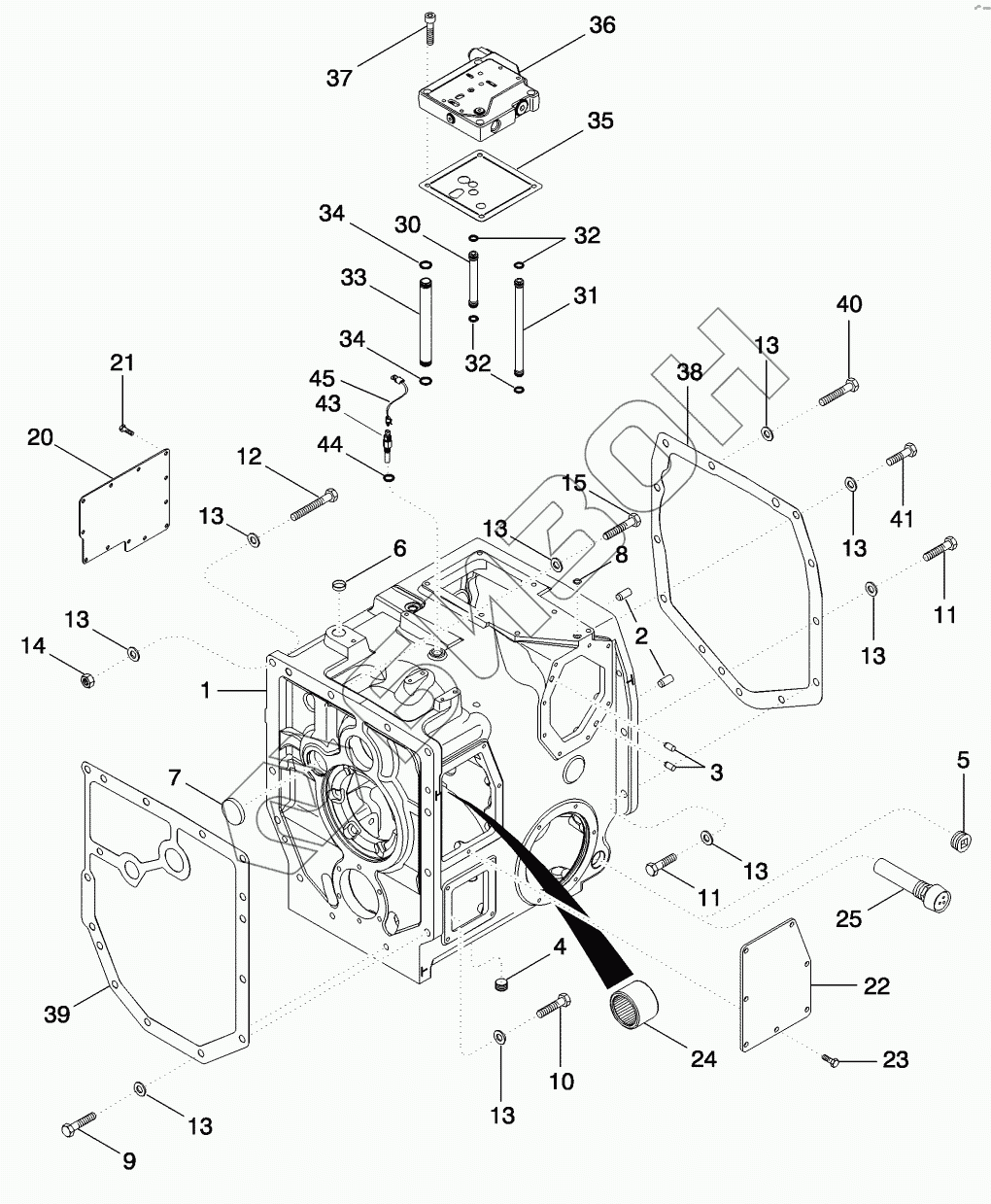

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. RANGE TRANSMISSION - HOUSING
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
13
13
13
13
13
13
13
14
15
20
21
22
23
23
24
25
30
31
32
32
33
34
34
35
36
37
38
39
40
41
43
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87435223 | HOUSING ASSY |
Загрузка ...
|
|
| 2 | 837-16035 | DOWEL |
Загрузка ...
|
|
| 3 | 837-12025 | DOWEL |
Загрузка ...
|
|
| 4 | 192792A1 | PLUG |
Загрузка ...
|
|
| 5 | 327080A1 | PLUG |
Загрузка ...
|
|
| 6 | 41-1018 | PLUG |
Загрузка ...
|
|
| 7 | 41-1038 | PLUG |
Загрузка ...
|
|
| 8 | 238-6112 | O-RING |
Загрузка ...
|
|
| 9 | 828-16085 | BOLT |
Загрузка ...
|
|
| 10 | 828-16060 | BOLT |
Загрузка ...
|
|
| 11 | 828-16060 | BOLT |
Загрузка ...
|
|
| 12 | 828-16120 | BOLT |
Загрузка ...
|
|
| 13 | 896-12016 | WASHER |
Загрузка ...
|
|
| 14 | 829-1316 | NUT |
Загрузка ...
|
|
| 15 | 828-16070 | BOLT |
Загрузка ...
|
|
| 20 | 93364C1 | COVER |
Загрузка ...
|
|
| 21 | 628-10025 | BOLT |
Загрузка ...
|
|
| 22 | 225209A1 | COVER |
Загрузка ...
|
|
| 23 | 87015732 | BOLT |
Загрузка ...
|
|
| 23 | 628-10025 | BOLT |
Загрузка ...
|
|
| 24 | 301533R1 | BEARING |
Загрузка ...
|
|
| 25 | 536850R1 | HEATER |
Загрузка ...
|
|
| 30 | 235976A2 | TUBE |
Загрузка ...
|
|
| 31 | 256544A1 | TUBE |
Загрузка ...
|
|
| 32 | 238-5014 | O-RING |
Загрузка ...
|
|
| 33 | 300828A1 | TUBE |
Загрузка ...
|
|
| 34 | 238-5019 | O-RING |
Загрузка ...
|
|
| 35 | 253385A2 | GASKET |
Загрузка ...
|
|
| 36 | 445537A2 | VALVE |
Загрузка ...
|
|
| 37 | 861-10045 | SCREW |
Загрузка ...
|
|
| 38 | 87390949 | GASKET |
Загрузка ...
|
|
| 39 | 92821C2 | GASKET |
Загрузка ...
|
|
| 40 | 828-16090 | BOLT |
Загрузка ...
|
|
| 41 | 87308873 | SCREW |
Загрузка ...
|
|
| 43 | 87422106 | SENSOR |
Загрузка ...
|
|
| 43 | 87548198 | SENSOR |
Загрузка ...
|
|
| 44 | 238-5115 | O-RING |
Загрузка ...
|
|
| 45 | 87631267 | HARNESS |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
