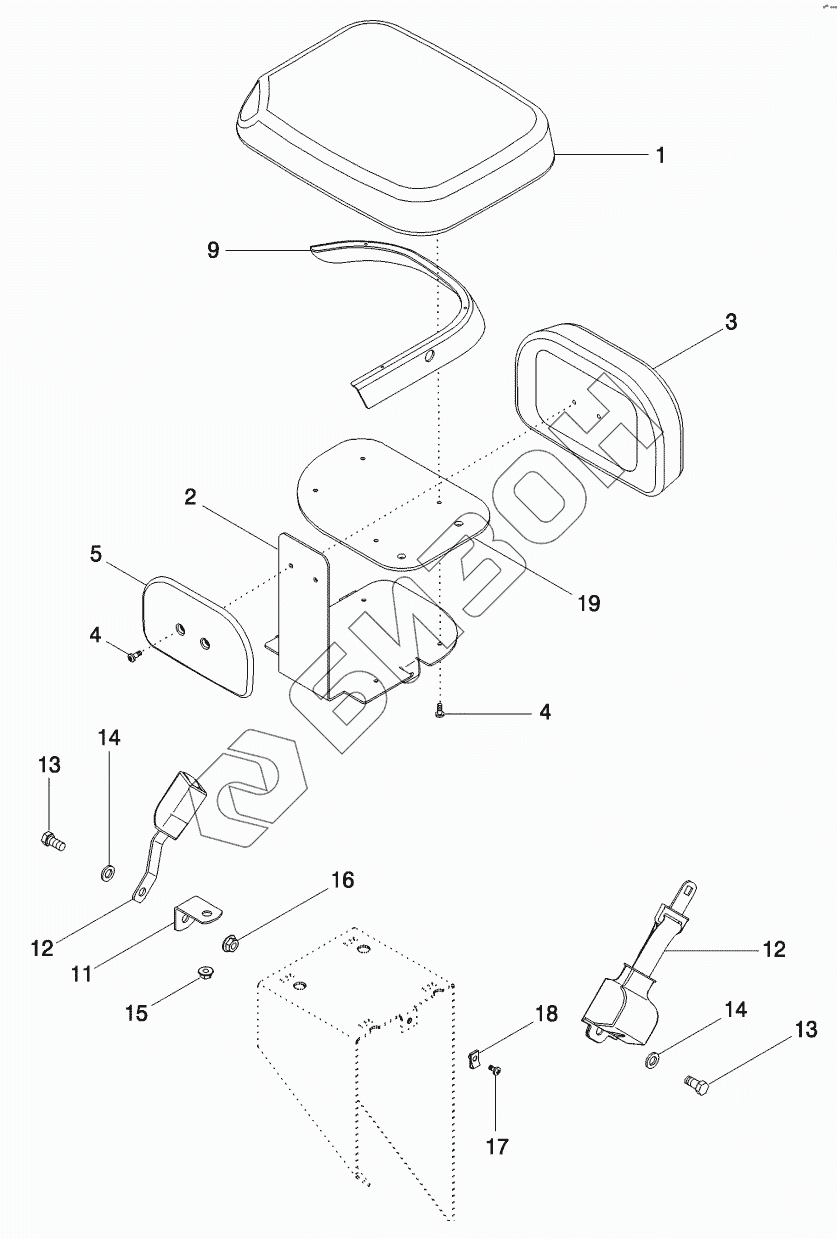

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. SEAT - INSTRUCTIONAL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
9
11
12
12
13
13
14
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 359027A1 CUSHION
Загрузка ...
2 296316A3 SUPPORT
Загрузка ...
3 359028A1 COVER
Загрузка ...
4 840-2616 SCREW
Загрузка ...
5 359029A1 COVER
Загрузка ...
9 359039A1 BEZEL
Загрузка ...
11 309099A1 SUPPORT
Загрузка ...
12 224808A1 SEAT BELT
Загрузка ...
13 614-12025 BOLT
Загрузка ...
14 896-11012 WASHER
Загрузка ...
15 825-51410 NUT
Загрузка ...
16 825-51412 NUT
Загрузка ...
17 844-6025 BOLT
Загрузка ...
18 833-40306 NUT
Загрузка ...
19 381940A1 PANEL
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
