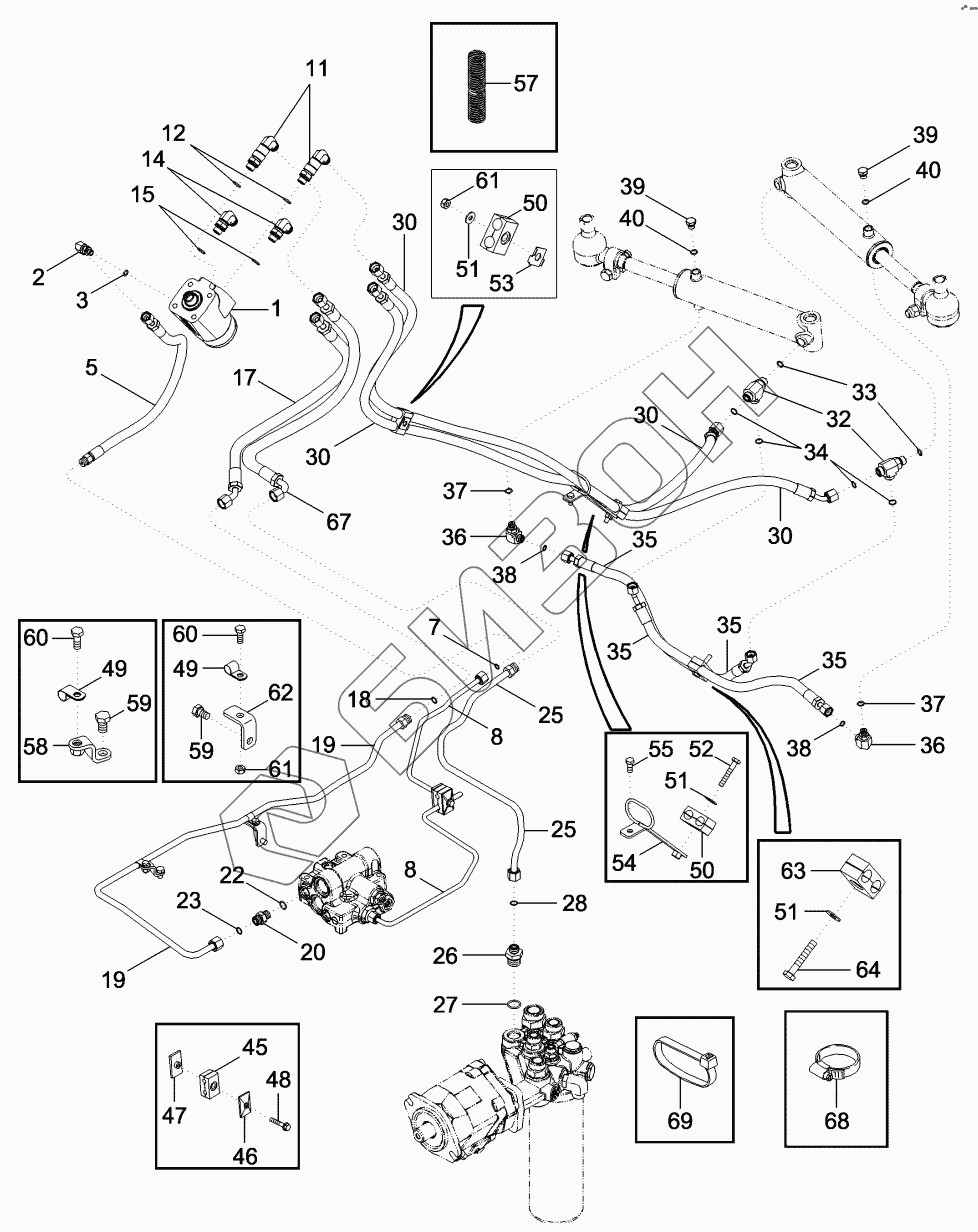

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. STEERING SYSTEM - MFD
1
1
1
1
2
3
5
7
8
8
11
12
14
15
17
18
19
19
20
22
23
25
25
26
27
28
30
30
30
30
32
33
34
35
35
35
35
36
36
37
37
38
38
39
39
40
40
45
46
47
48
49
49
50
50
51
51
51
52
53
54
55
57
57
58
59
59
60
60
61
61
62
63
64
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 445304A2 | PUMP |
Загрузка ...
|
|
| 1 | 445303A2 | PUMP |
Загрузка ...
|
|
| 1 | 87315009 | PUMP |
Загрузка ...
|
|
| 1 | 87315007 | PUMP |
Загрузка ...
|
|
| 2 | 87401122 | ELBOW |
Загрузка ...
|
|
| 3 | 637-63093 | O-RING |
Загрузка ...
|
|
| 5 | 87363334 | HOSE |
Загрузка ...
|
|
| 7 | 238-6012 | O-RING |
Загрузка ...
|
|
| 8 | 87367650 | TUBE ASSY |
Загрузка ...
|
|
| 11 | 87401124 | ELBOW |
Загрузка ...
|
|
| 12 | 637-63153 | O-RING |
Загрузка ...
|
|
| 14 | 87401123 | ELBOW |
Загрузка ...
|
|
| 15 | 637-63153 | O-RING |
Загрузка ...
|
|
| 17 | 87352870 | HOSE |
Загрузка ...
|
|
| 18 | 238-6014 | O-RING |
Загрузка ...
|
|
| 19 | 433591A1 | TUBE ASSY |
Загрузка ...
|
|
| 20 | 700-102 | CONNECTOR |
Загрузка ...
|
|
| 22 | 637-63153 | O-RING |
Загрузка ...
|
|
| 23 | 238-6014 | O-RING |
Загрузка ...
|
|
| 25 | 87449707 | TUBE ASSY |
Загрузка ...
|
|
| 26 | 86597761 | CONNECTOR |
Загрузка ...
|
|
| 27 | 637-64236 | O-RING |
Загрузка ...
|
|
| 28 | 238-6014 | O-RING |
Загрузка ...
|
|
| 30 | 87401118 | HOSE ASSY |
Загрузка ...
|
|
| 32 | 700-412 | TEE |
Загрузка ...
|
|
| 33 | 637-63153 | O-RING |
Загрузка ...
|
|
| 34 | 238-6014 | O-RING |
Загрузка ...
|
|
| 35 | 249817A2 | HOSE |
Загрузка ...
|
|
| 36 | 700-304 | ELBOW |
Загрузка ...
|
|
| 37 | 637-63113 | O-RING |
Загрузка ...
|
|
| 38 | 238-6012 | O-RING |
Загрузка ...
|
|
| 39 | 220064A1 | PLUG |
Загрузка ...
|
|
| 40 | 637-63113 | O-RING |
Загрузка ...
|
|
| 45 | 1546024C1 | CLAMP |
Загрузка ...
|
|
| 46 | 384870A1 | PLATE |
Загрузка ...
|
|
| 47 | 384871A1 | PLATE |
Загрузка ...
|
|
| 48 | 844-8045 | BOLT |
Загрузка ...
|
|
| 49 | 515-22127 | CLAMP |
Загрузка ...
|
|
| 50 | 387161A1 | CLAMP |
Загрузка ...
|
|
| 51 | 895-15008 | WASHER |
Загрузка ...
|
|
| 52 | 814-8050 | BOLT |
Загрузка ...
|
|
| 53 | 448560A1 | PLATE |
Загрузка ...
|
|
| 54 | 403534A1 | BRACKET |
Загрузка ...
|
|
| 55 | 555-1 | BOLT |
Загрузка ...
|
|
| 56 | 87443446 | CONDUIT |
Загрузка ...
|
|
| 57 | 87337468 | CONDUIT |
Загрузка ...
|
|
| 57 | 408412A1 | CONDUIT |
Загрузка ...
|
|
| 58 | 86988840 | BRACKET |
Загрузка ...
|
|
| 59 | 614-10016 | BOLT |
Загрузка ...
|
|
| 60 | 614-8020 | BOLT |
Загрузка ...
|
|
| 61 | 829-1408 | NUT |
Загрузка ...
|
|
| 62 | 86988838 | BRACKET |
Загрузка ...
|
|
| 63 | 118576A1 | CLAMP |
Загрузка ...
|
|
| 64 | 814-8055 | BOLT |
Загрузка ...
|
|
| 65 | 829-1408 | NUT |
Загрузка ...
|
|
| 66 | 87454545 | KIT |
Загрузка ...
|
|
| 67 | 87363326 | HOSE |
Загрузка ...
|
|
| 68 | 214-1408 | CLAMP |
Загрузка ...
|
|
| 69 | L11541 | CABLE TIE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
