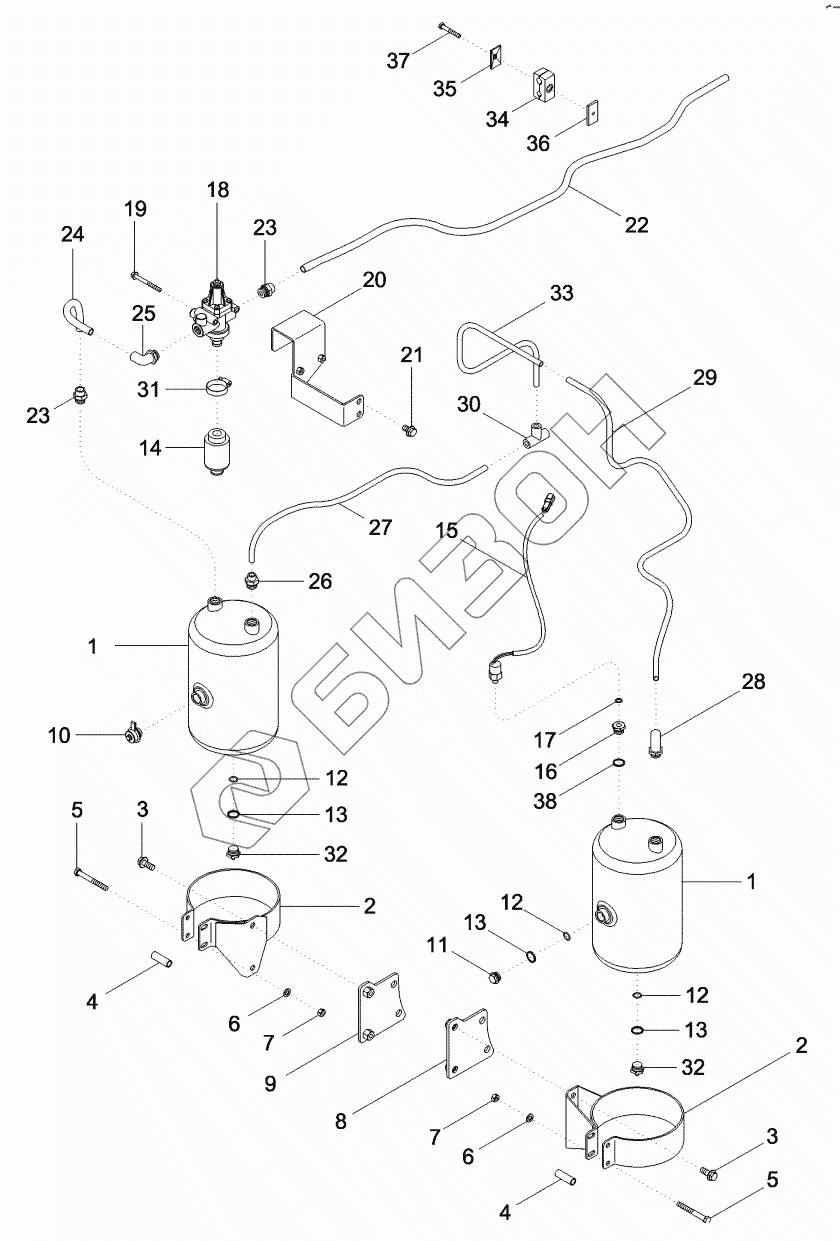

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. TRAILER BRAKES - PNEUMATIC, RESERVOIR
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
10
11
12
12
12
13
13
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1530988C1 | TANK |
Загрузка ...
|
|
| 2 | 86985993 | BRACKET |
Загрузка ...
|
|
| 3 | 844-12030 | BOLT |
Загрузка ...
|
|
| 4 | 87592916 | SPACER |
Загрузка ...
|
|
| 5 | 814-10075 | BOLT |
Загрузка ...
|
|
| 6 | 895-11010 | WASHER |
Загрузка ...
|
|
| 7 | 829-1410 | NUT |
Загрузка ...
|
|
| 8 | 86985963 | BRACKET |
Загрузка ...
|
|
| 9 | 86985965 | BRACKET |
Загрузка ...
|
|
| 10 | 443287A1 | VALVE |
Загрузка ...
|
|
| 11 | 716954R1 | PLUG |
Загрузка ...
|
|
| 12 | 3076154R1 | O-RING |
Загрузка ...
|
|
| 13 | 3076153R1 | RING |
Загрузка ...
|
|
| 14 | 82001979 | VALVE |
Загрузка ...
|
|
| 15 | 87391194 | SWITCH |
Загрузка ...
|
|
| 16 | 87680624 | REDUCER |
Загрузка ...
|
|
| 17 | 713845R1 | WASHER |
Загрузка ...
|
|
| 18 | 82001015 | VALVE |
Загрузка ...
|
|
| 19 | 844-8080 | BOLT |
Загрузка ...
|
|
| 20 | 87342627 | BRACKET |
Загрузка ...
|
|
| 21 | 844-12020 | BOLT |
Загрузка ...
|
|
| 22 | 87456291 | HOSE |
Загрузка ...
|
|
| 23 | 86984484 | CONNECTION |
Загрузка ...
|
|
| 24 | 87526409 | HOSE |
Загрузка ...
|
|
| 25 | 442930A1 | ELBOW |
Загрузка ...
|
|
| 26 | 442924A1 | CONNECTOR |
Загрузка ...
|
|
| 27 | 87456293 | HOSE |
Загрузка ...
|
|
| 28 | 442929A1 | ELBOW |
Загрузка ...
|
|
| 29 | 87456294 | HOSE |
Загрузка ...
|
|
| 30 | 442925A1 | TEE |
Загрузка ...
|
|
| 31 | 214-1536 | CLAMP |
Загрузка ...
|
|
| 32 | 897123H2 | VALVE |
Загрузка ...
|
|
| 33 | 87456290 | HOSE |
Загрузка ...
|
|
| 34 | 109619A1 | CLAMP |
Загрузка ...
|
|
| 35 | 384870A1 | PLATE |
Загрузка ...
|
|
| 36 | 384871A1 | PLATE |
Загрузка ...
|
|
| 37 | 814-8055 | BOLT |
Загрузка ...
|
|
| 38 | 238-5117 | O-RING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
