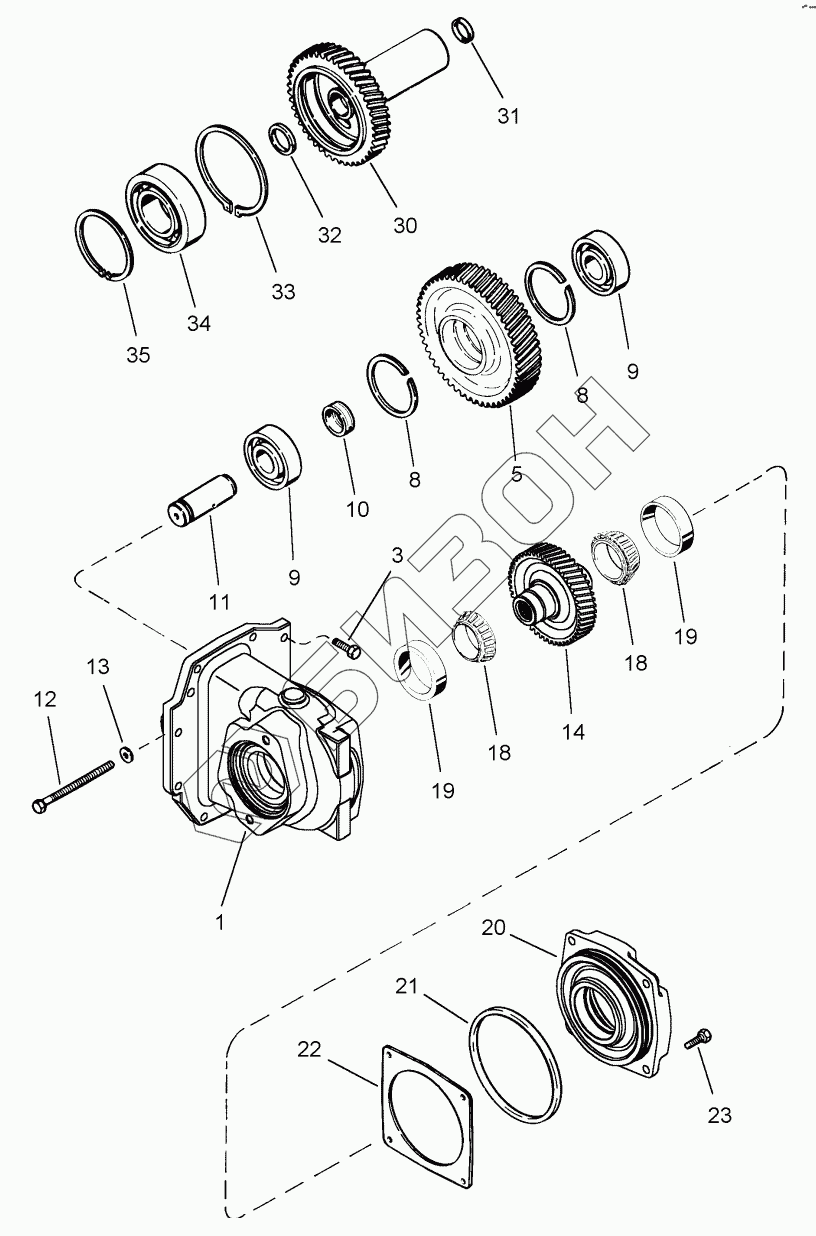

Графический каталог запасных частей к технике: CASE IH MX-255 Magnum. TRANSMISSION - PUMP DRIVE
1
3
5
8
8
9
9
10
11
12
13
14
18
18
19
19
20
21
22
22
22
22
22
23
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 389550A1 | HOUSING |
Загрузка ...
|
|
| 3 | 613-10035 | BOLT |
Загрузка ...
|
|
| 5 | 220199A1 | GEAR |
Загрузка ...
|
|
| 8 | 472163R1 | RING |
Загрузка ...
|
|
| 9 | 394326A1 | BEARING |
Загрузка ...
|
|
| 10 | 93316C1 | SPACER |
Загрузка ...
|
|
| 11 | 1286151C1 | SHAFT |
Загрузка ...
|
|
| 12 | 813-10130 | BOLT |
Загрузка ...
|
|
| 13 | 896-12010 | WASHER |
Загрузка ...
|
|
| 14 | 404173A2 | GEAR |
Загрузка ...
|
|
| 18 | 399933C91 | BEARING |
Загрузка ...
|
|
| 19 | 399934C1 | BEARING |
Загрузка ...
|
|
| 20 | 405664A2 | CAGE |
Загрузка ...
|
|
| 21 | 238-5257 | O-RING |
Загрузка ...
|
|
| 22 | 120946C1 | SHIM |
Загрузка ...
|
|
| 22 | 120947C1 | SHIM |
Загрузка ...
|
|
| 22 | 120948C1 | SHIM |
Загрузка ...
|
|
| 22 | 120949C1 | SHIM |
Загрузка ...
|
|
| 22 | 149011C1 | SHIM |
Загрузка ...
|
|
| 23 | 613-10035 | BOLT |
Загрузка ...
|
|
| 30 | 220560A1 | PINION |
Загрузка ...
|
|
| 31 | 238-5223 | O-RING |
Загрузка ...
|
|
| 32 | 1286023C1 | RING |
Загрузка ...
|
|
| 33 | 100-11237 | RING |
Загрузка ...
|
|
| 34 | ST269A | BEARING |
Загрузка ...
|
|
| 35 | 101-21433 | RING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
