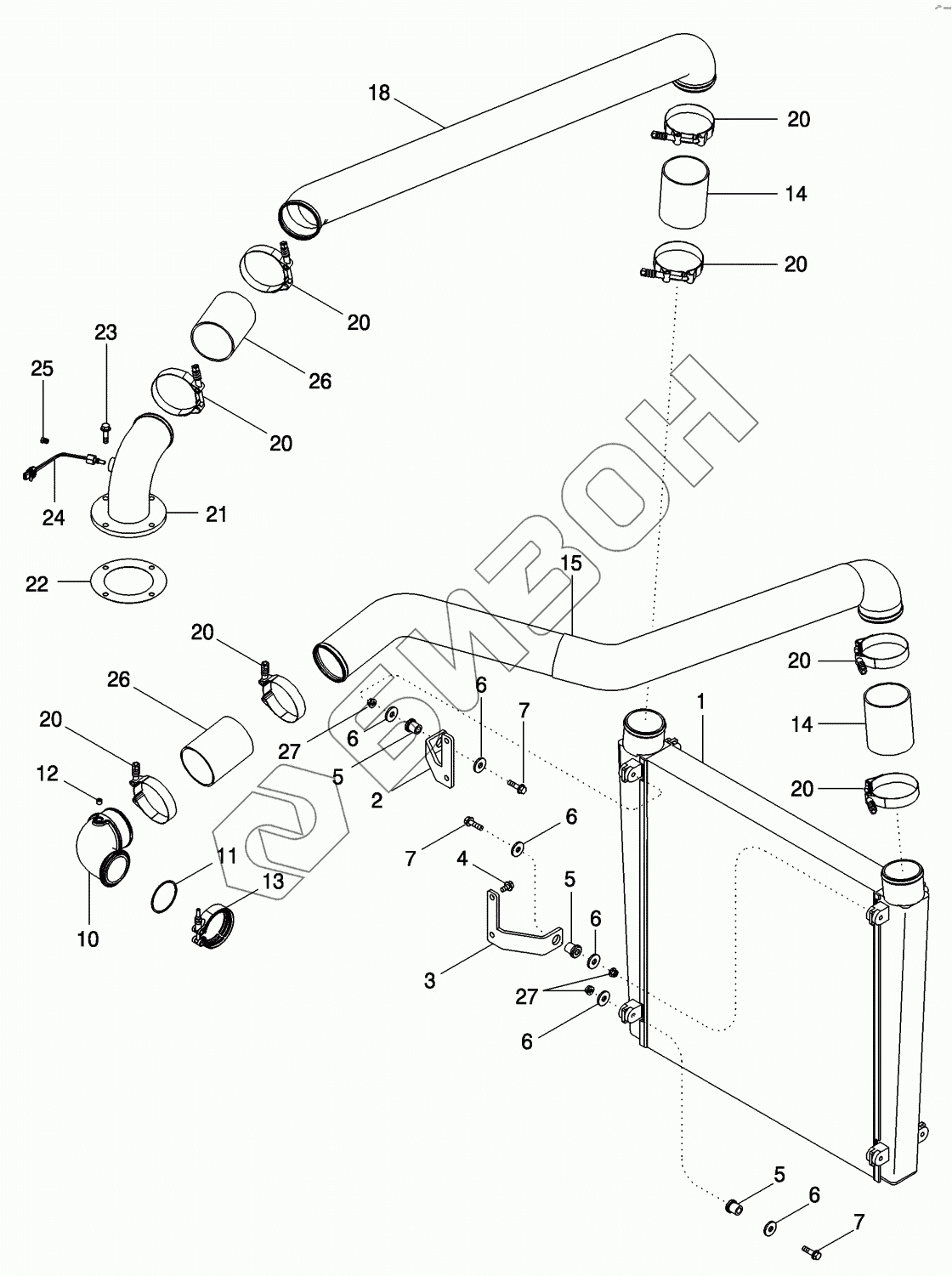

Графический каталог запасных частей к технике: CASE IH MX-285 Magnum. AFTERCOOLER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
5
6
6
6
6
6
6
7
7
7
10
11
12
13
14
14
15
18
20
20
20
20
20
20
20
20
21
22
23
24
25
26
26
27
27
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 437249A1 HEAT EXCHANGER
Загрузка ...
2 255646A1 SUPPORT
Загрузка ...
3 255645A1 SUPPORT
Загрузка ...
4 555-1 BOLT
Загрузка ...
5 434177A1 ISOLATOR
Загрузка ...
6 495-81120 WASHER
Загрузка ...
7 814-8060 BOLT
Загрузка ...
10 J918685 PIPE
Загрузка ...
11 J883284 O-RING
Загрузка ...
12 J008465 PLUG
Загрузка ...
13 J069053 CLAMP
Загрузка ...
14 362341A1 HOSE
Загрузка ...
15 414642A2 PIPE
Загрузка ...
15 87444199 TUBE
Загрузка ...
18 361992A2 PIPE
Загрузка ...
20 364751A1 CLAMP
Загрузка ...
21 220851A1 ELBOW
Загрузка ...
22 J917892 GASKET
Загрузка ...
23 844-8030 BOLT
Загрузка ...
24 194346A1 SENSOR
Загрузка ...
25 86643151 PLUG
Загрузка ...
26 362341A1 HOSE
Загрузка ...
27 825-5148 NUT
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
