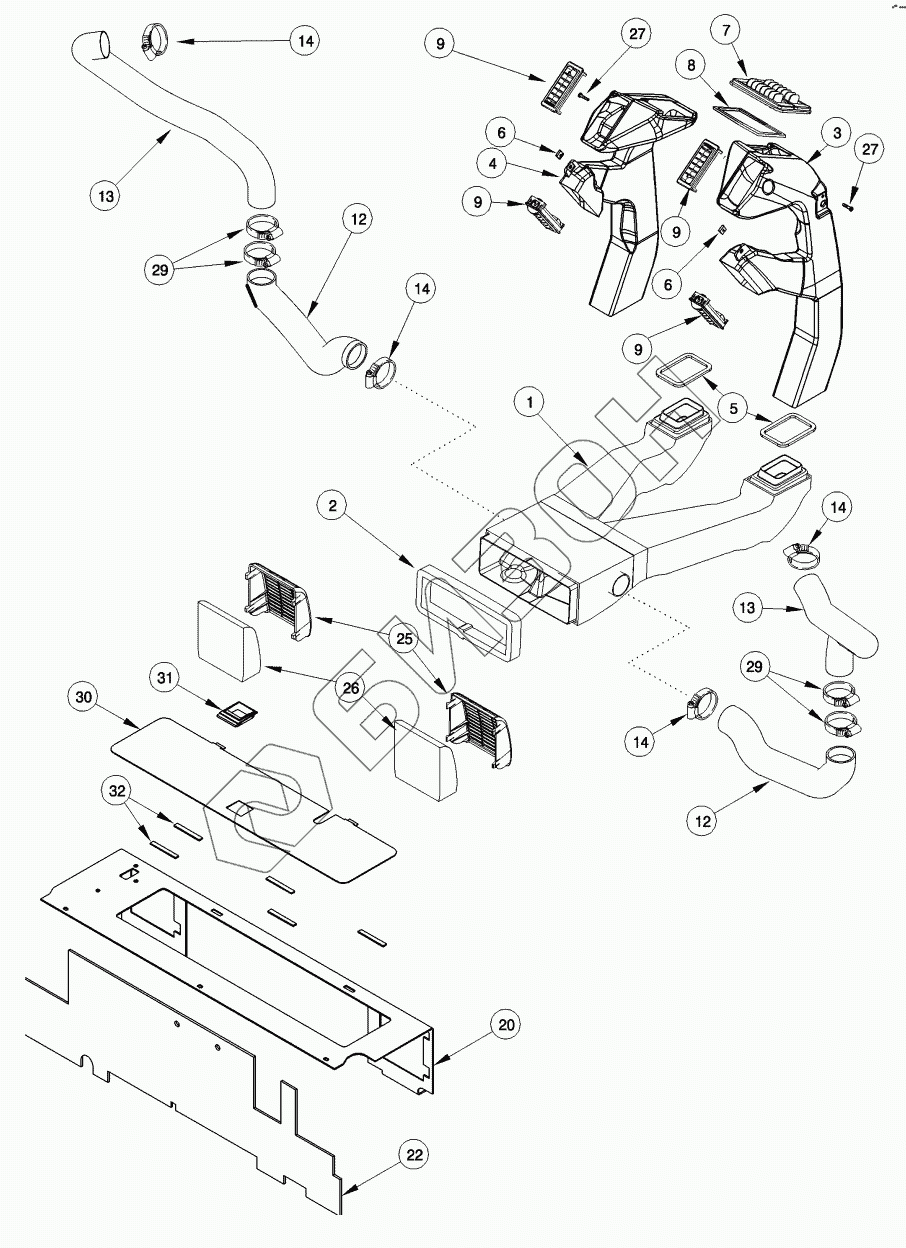

Графический каталог запасных частей к технике: CASE IH MX-285 Magnum. AIR CONDITIONING - DUCTS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
7
8
9
9
9
9
12
12
13
13
14
14
14
14
20
22
25
26
27
27
29
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 87444943 DUCT
Загрузка ...
1 330276A3 DUCT
Загрузка ...
2 326665A1 SEAL
Загрузка ...
3 417742A1 DUCT
Загрузка ...
4 281095A4 DUCT
Загрузка ...
5 257098A1 GASKET
Загрузка ...
6 87016569 NUT
Загрузка ...
7 363930A1 DIFFUSER
Загрузка ...
8 281084A2 GASKET
Загрузка ...
9 363881A1 VENT
Загрузка ...
9 363931A1 VENT
Загрузка ...
12 256331A2 HOSE
Загрузка ...
12 256331A2 HOSE
Загрузка ...
13 303732A1 HOSE
Загрузка ...
13 303732A1 HOSE
Загрузка ...
14 214-1544 CLAMP
Загрузка ...
14 214-1544 CLAMP
Загрузка ...
20 87404728 EXTENSION
Загрузка ...
21 781-24820 SCREW
Загрузка ...
22 86984088 INSULATION
Загрузка ...
24 780-34395 SCREW
Загрузка ...
25 301180A3 VENT (AIR)
Загрузка ...
26 293615A1 FILTER
Загрузка ...
27 840-1525 SCREW
Загрузка ...
29 214-1544 CLAMP
Загрузка ...
29 214-1544 CLAMP
Загрузка ...
30 86984827 COVER
Загрузка ...
30 87442171 COVER
Загрузка ...
30 86984822 COVER
Загрузка ...
30 87442170 COVER
Загрузка ...
31 406718A1 LATCH
Загрузка ...
32 412425A1 SEAL
Загрузка ...
