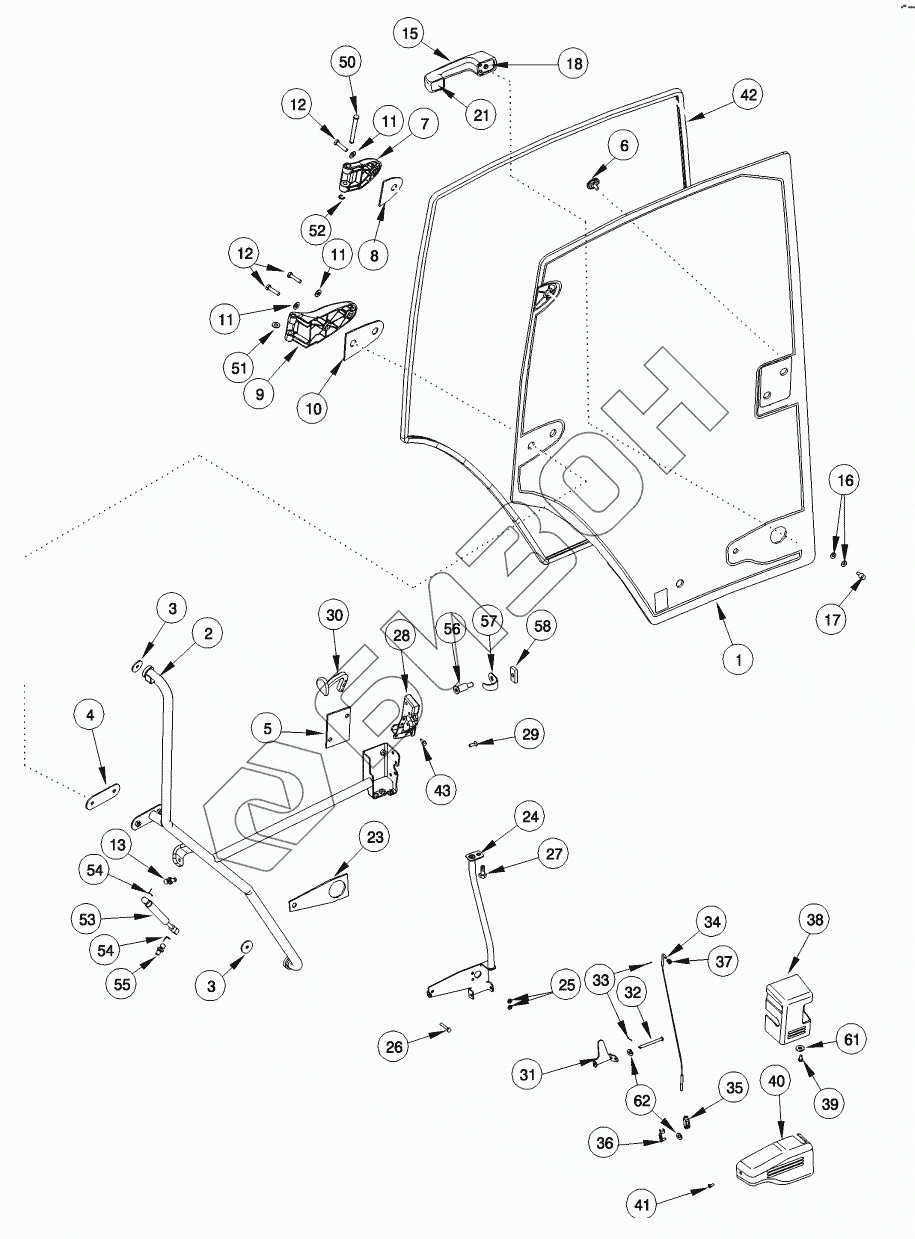

Позиция на иллюстрации Заводской номер детали Название детали Цена
316518A3 316518A3 DOOR ASSY
Загрузка ...
1 344730A1 GLASS
Загрузка ...
2 87542696 HANDLE
Загрузка ...
3 221429A2 SPACER
Загрузка ...
4 308633A1 SPACER
Загрузка ...
5 275352A2 SPACER
Загрузка ...
6 198916A2 CAP
Загрузка ...
7 304921A1 HINGE
Загрузка ...
8 305158A1 SPACER
Загрузка ...
9 191206A3 HINGE
Загрузка ...
10 305159A1 SPACER
Загрузка ...
11 895-15008 WASHER
Загрузка ...
12 614-8035 BOLT
Загрузка ...
13 3234063R1 BALL JOINT
Загрузка ...
14 1964831C2 SET
Загрузка ...
15 60-7083T1 HANDLE
Загрузка ...
16 495-31027 WASHER
Загрузка ...
17 314610A1 BUTTON
Загрузка ...
18 321551A1 BEZEL
Загрузка ...
21 321552A1 BEZEL
Загрузка ...
23 191939A3 SPACER
Загрузка ...
24 275359A3 SUPPORT
Загрузка ...
25 892-11006 WASHER
Загрузка ...
26 814-6035 BOLT
Загрузка ...
27 614-8016 BOLT
Загрузка ...
28 321013A1 LOCK
Загрузка ...
29 461-42512 SCREW
Загрузка ...
30 321023A3 HANDLE
Загрузка ...
31 314611A1 LEVER
Загрузка ...
32 275353A1 PIN
Загрузка ...
33 733-1610 PIN
Загрузка ...
34 314606A1 CABLE
Загрузка ...
35 713-125 CLEVIS
Загрузка ...
36 1999650C1 PIN
Загрузка ...
37 895-11005 WASHER
Загрузка ...
38 275344A6 PROTECTOR
Загрузка ...
39 840-1612 SCREW
Загрузка ...
40 275345A4 COVER
Загрузка ...
41 840-1512 SCREW
Загрузка ...
42 87534532 SEAL
Загрузка ...
43 781-24620 SCREW
Загрузка ...
50 178819A3 PIN
Загрузка ...
51 895-18010 WASHER
Загрузка ...
52 800-439 CIRCLIP
Загрузка ...
53 1280263C1 CYLINDER ASSY
Загрузка ...
54 3233348R1 CLIP
Загрузка ...
55 3234063R1 BALL JOINT
Загрузка ...
56 321277A1 PIN
Загрузка ...
57 321535A1 PROTECTOR
Загрузка ...
58 275444A1 PLATE
Загрузка ...
61 895-11006 WASHER
Загрузка ...
62 431941A1 WASHER
Загрузка ...
