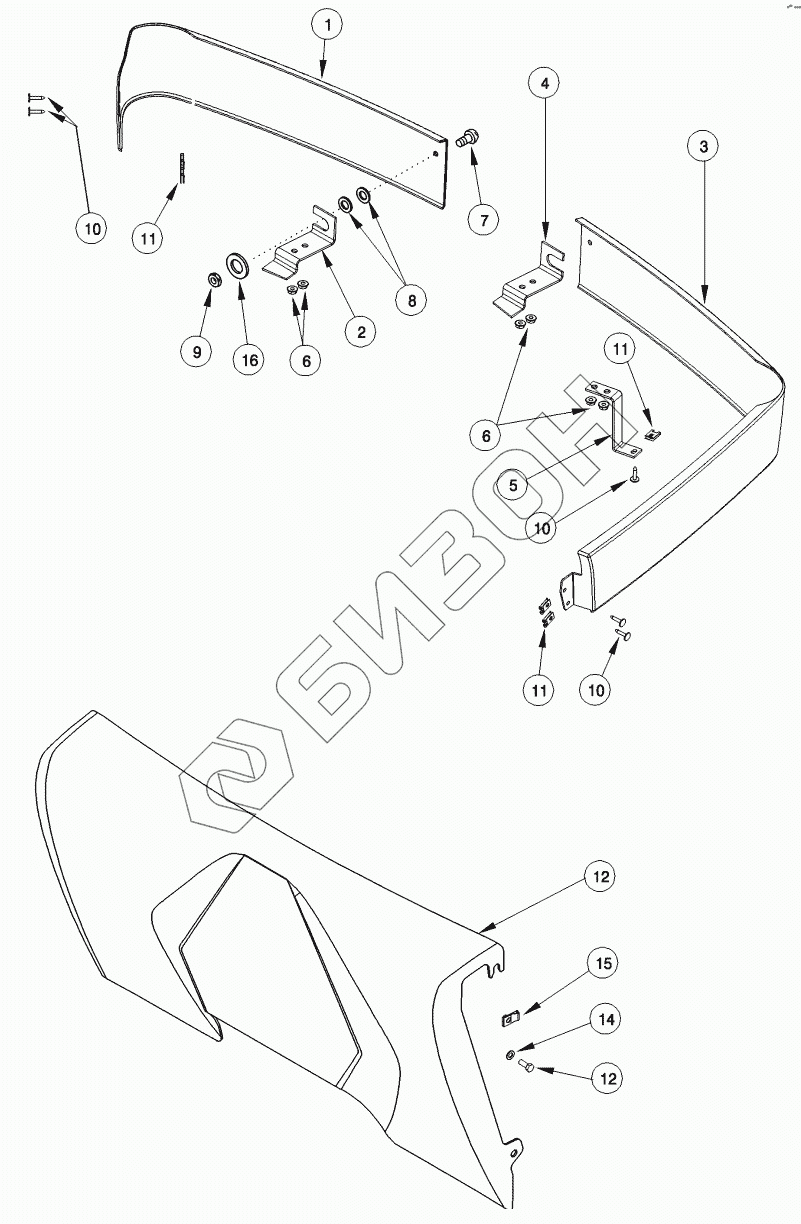

Графический каталог запасных частей к технике: CASE IH MX-285 Magnum. CAB - EXTERIOR TRIM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
8
9
10
10
10
11
11
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 258865A4 PADDING
Загрузка ...
2 298465A2 SUPPORT
Загрузка ...
3 258866A4 PADDING
Загрузка ...
4 300432A2 SUPPORT
Загрузка ...
5 298464A1 SUPPORT
Загрузка ...
6 825-2408 NUT
Загрузка ...
7 840-1820 SCREW
Загрузка ...
8 96814C3 WASHER
Загрузка ...
9 832-10408 NUT
Загрузка ...
10 104033C2 SCREW
Загрузка ...
11 131-642 NUT
Загрузка ...
12 387123A3 PANEL
Загрузка ...
13 614-8020 BOLT
Загрузка ...
14 895-11008 WASHER
Загрузка ...
15 833-41308 NUT
Загрузка ...
16 495-81140 WASHER
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
