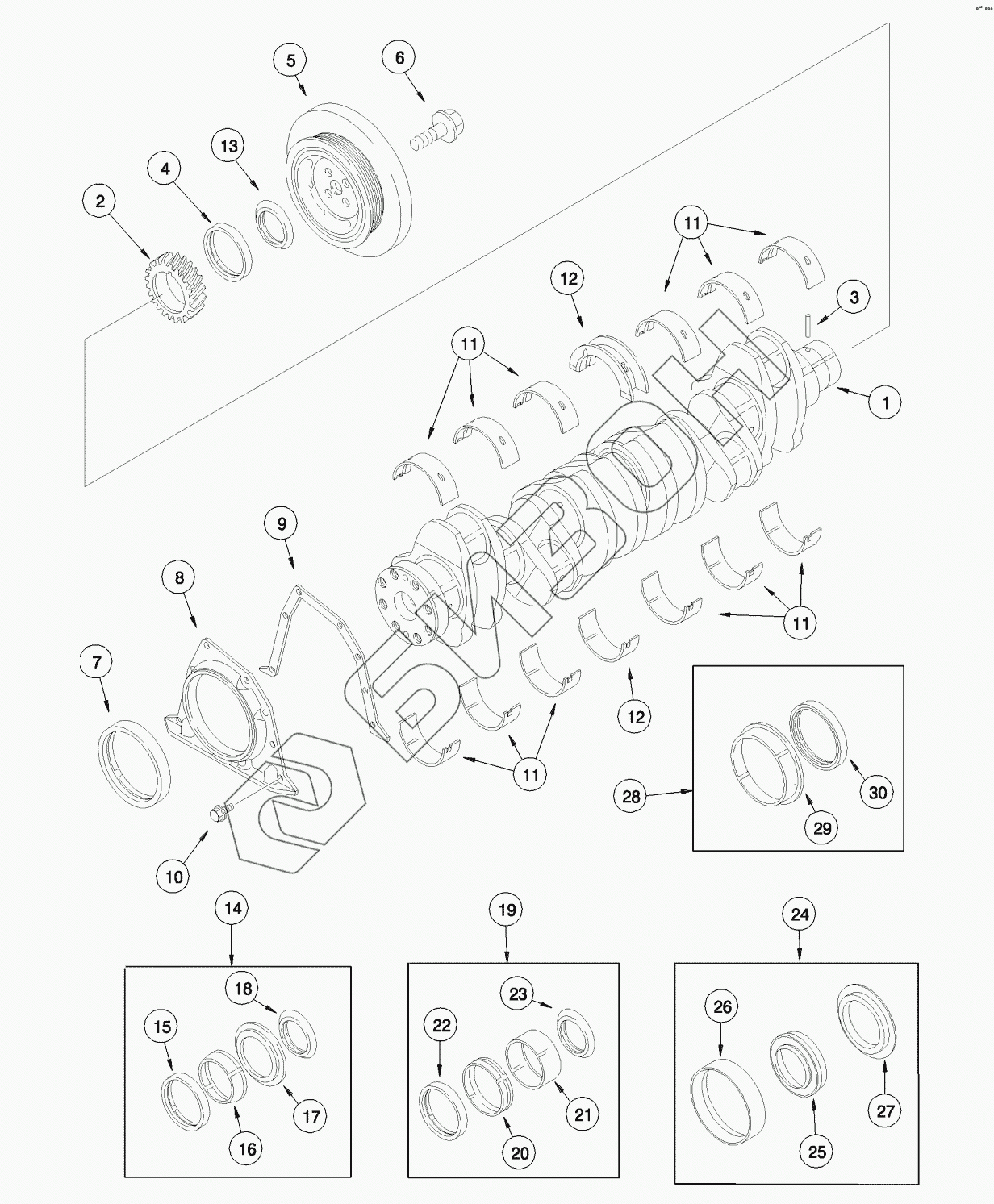

Графический каталог запасных частей к технике: CASE IH MX-285 Magnum. CRANKSHAFT
1
2
3
4
5
6
7
8
9
10
11
11
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | J918986 | CRANKSHAFT |
Загрузка ...
|
|
| 2 | J918776 | GEAR |
Загрузка ...
|
|
| 3 | J904483 | PIN |
Загрузка ...
|
|
| 4 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 5 | J925570 | DAMPER |
Загрузка ...
|
|
| 6 | J906733 | BOLT |
Загрузка ...
|
|
| 7 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 8 | J933384 | COVER |
Загрузка ...
|
|
| 9 | J914301 | GASKET |
Загрузка ...
|
|
| 10 | 845-6015 | BOLT |
Загрузка ...
|
|
| 11 | J945930 | BEARING |
Загрузка ...
|
|
| 11 | J945931 | BEARING |
Загрузка ...
|
|
| 11 | J945932 | BEARING |
Загрузка ...
|
|
| 11 | J945933 | BEARING |
Загрузка ...
|
|
| 11 | J945934 | BEARING |
Загрузка ...
|
|
| 12 | J945928 | BEARING |
Загрузка ...
|
|
| 12 | J945927 | BEARING |
Загрузка ...
|
|
| 12 | J945926 | BEARING |
Загрузка ...
|
|
| 12 | J945925 | BEARING |
Загрузка ...
|
|
| 12 | J945923 | BEARING |
Загрузка ...
|
|
| 12 | J945922 | BEARING |
Загрузка ...
|
|
| 12 | J945929 | BEARING |
Загрузка ...
|
|
| 12 | J945924 | BEARING |
Загрузка ...
|
|
| 13 | J918113 | SHIELD |
Загрузка ...
|
|
| 14 | A77790 | KIT |
Загрузка ...
|
|
| 15 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 16 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 17 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 18 | J918113 | SHIELD |
Загрузка ...
|
|
| 19 | A77808 | KIT |
Загрузка ...
|
|
| 20 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 21 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 22 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 23 | J924987 | SHIELD |
Загрузка ...
|
|
| 24 | J934486 | KIT |
Загрузка ...
|
|
| 25 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 26 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 27 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 28 | A77810 | KIT |
Загрузка ...
|
|
| 29 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 30 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
