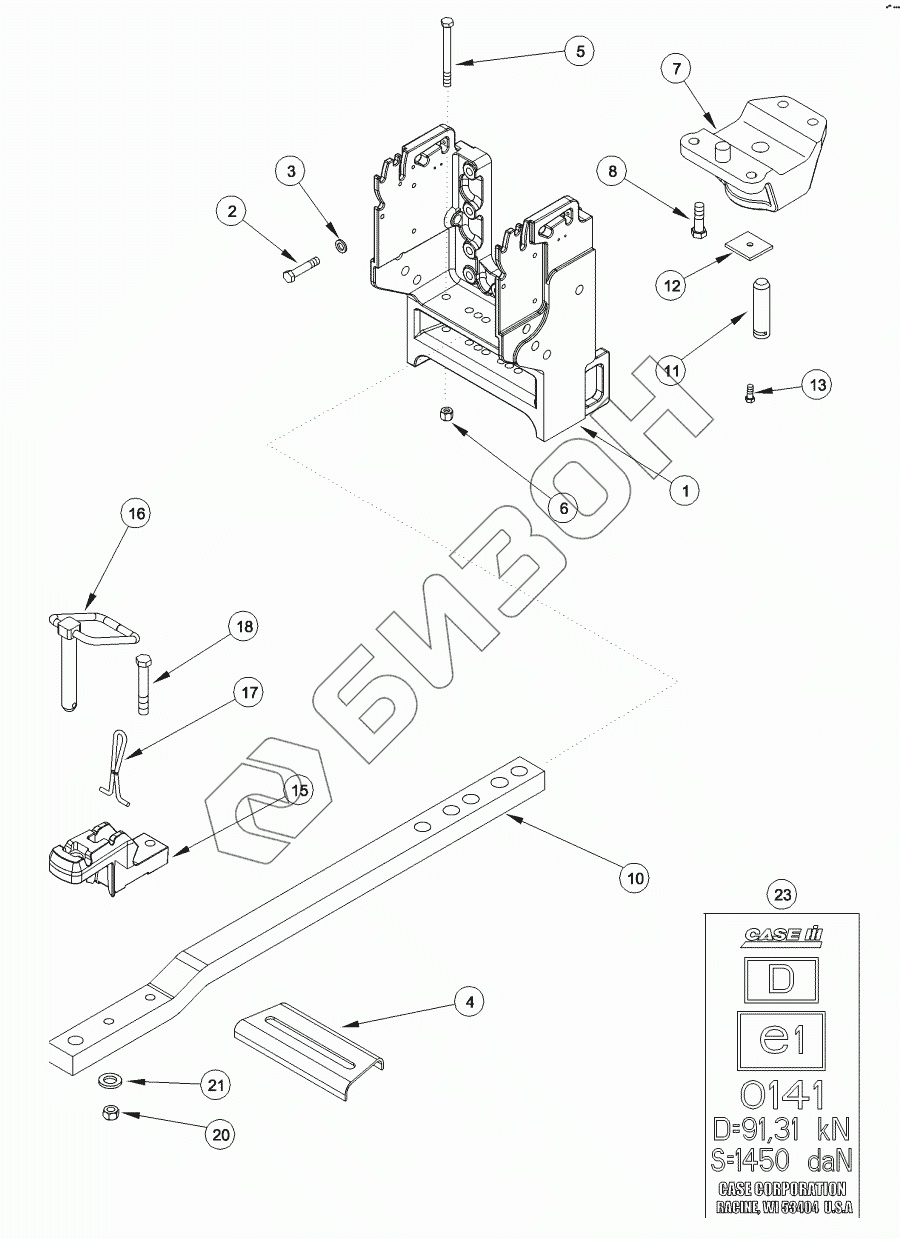

Графический каталог запасных частей к технике: CASE IH MX-285 Magnum. DRAWBAR AND HAMMERSTRAP

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
10
11
12
13
15
16
17
18
20
21
23
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 251788A3 SUPPORT
Загрузка ...
2 828-16080 BOLT
Загрузка ...
3 896-12016 WASHER
Загрузка ...
4 238495A3 PLATE
Загрузка ...
5 827-16160 BOLT
Загрузка ...
6 832-10416 NUT
Загрузка ...
7 87680423 BRACKET
Загрузка ...
8 828-20065 BOLT
Загрузка ...
10 275054A2 DRAWBAR
Загрузка ...
11 1982103C1 PIN
Загрузка ...
12 67828C1 RETAINER
Загрузка ...
13 627-12030 BOLT
Загрузка ...
14 892-11012 WASHER
Загрузка ...
15 275055A3 STRAP
Загрузка ...
16 275056A3 PIN
Загрузка ...
17 232617A1 LATCH
Загрузка ...
18 827-20130 BOLT
Загрузка ...
20 829-1420 NUT
Загрузка ...
21 896-11020 WASHER
Загрузка ...
23 370061A1 DECAL
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
