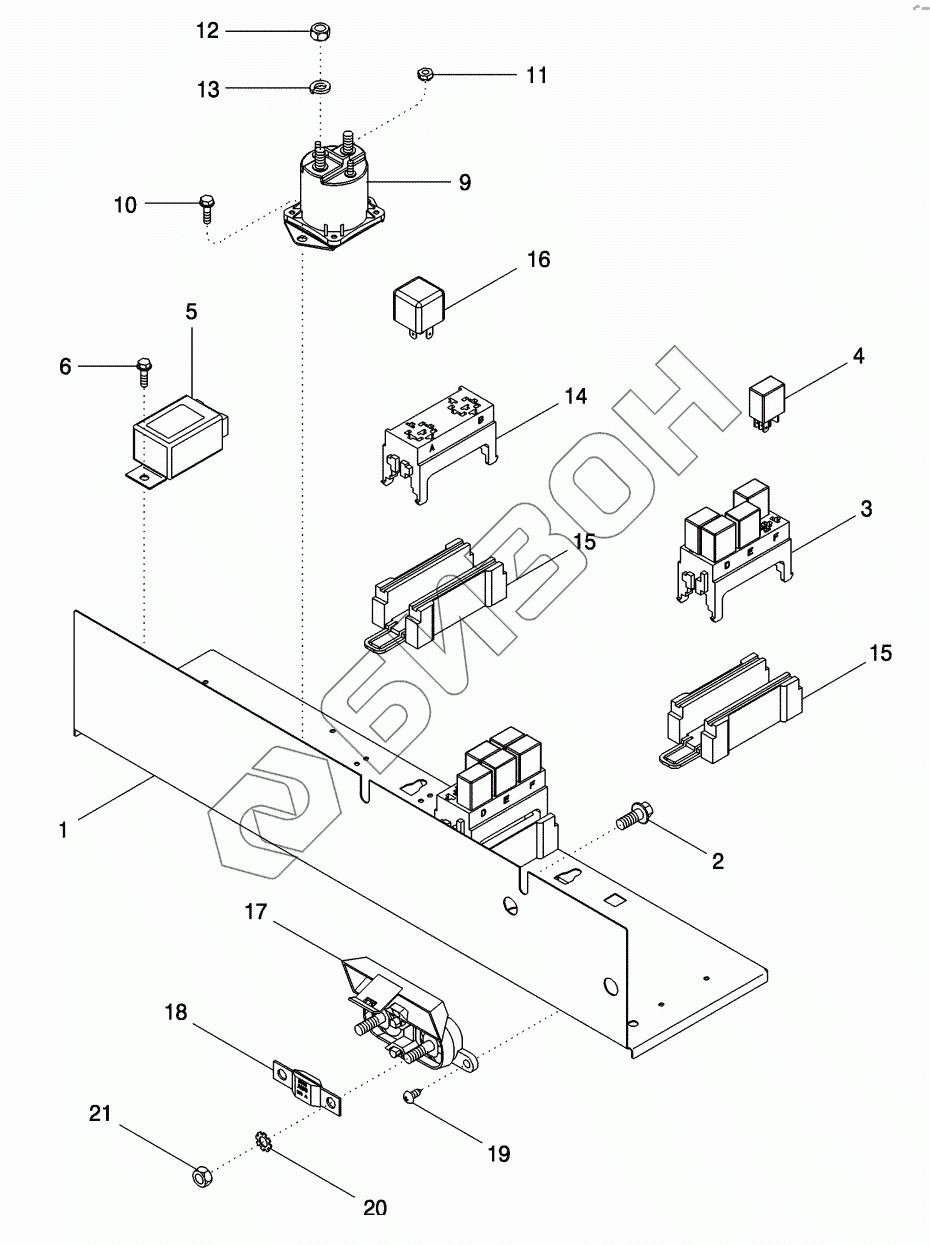

Графический каталог запасных частей к технике: CASE IH MX-285 Magnum. ELECTRICAL COMPONENT MOUNTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
9
10
11
12
13
14
15
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 399428A5 PANEL
Загрузка ...
2 781-24820 SCREW
Загрузка ...
3 144417A1 BLOCK
Загрузка ...
4 105849A1 RELAY
Загрузка ...
5 1987397C2 UNIT
Загрузка ...
6 780-34319 SCREW
Загрузка ...
7 84206668 KIT
Загрузка ...
8 86639263 SCREW
Загрузка ...
9 418485A1 SWITCH
Загрузка ...
9 9802112 RELAY
Загрузка ...
10 780-34319 SCREW
Загрузка ...
11 193-1000 NUT
Загрузка ...
12 425-105 NUT
Загрузка ...
13 492-11031 WASHER
Загрузка ...
14 NSS NOT SERVICED SEPARATELY
Загрузка ...
15 182163A1 CONNECTOR
Загрузка ...
16 1983394C2 RELAY
Загрузка ...
17 440038A1 JUNCTION BLOCK
Загрузка ...
18 440572A1 FUSE
Загрузка ...
19 760-14413 SCREW
Загрузка ...
20 893-11008 WASHER
Загрузка ...
21 829-1408 NUT
Загрузка ...
22 9824326 WASHER
Загрузка ...
23 86512495 NUT
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
