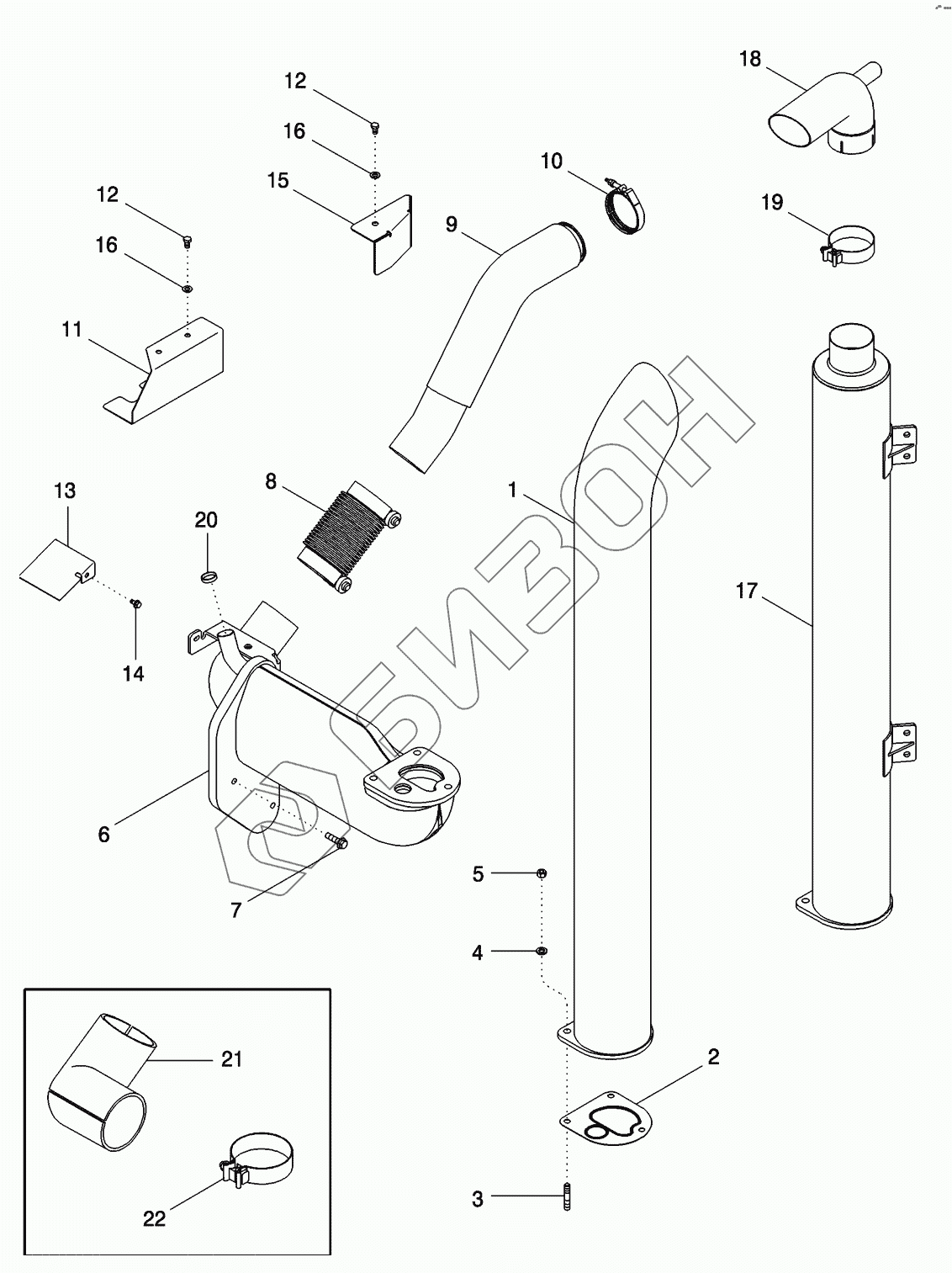

Графический каталог запасных частей к технике: CASE IH MX-285 Magnum. EXHAUST SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
417631A1 417631A1 KIT
Загрузка ...
1 255270A4 MUFFLER
Загрузка ...
2 226775A1 GASKET
Загрузка ...
3 387795A1 STUD
Загрузка ...
4 387798A1 WASHER
Загрузка ...
5 387796A1 NUT
Загрузка ...
6 318616A2 ELBOW
Загрузка ...
7 828-12045 BOLT
Загрузка ...
8 87387410 HOSE
Загрузка ...
9 442323A1 TUBE ASSY
Загрузка ...
9 444052A1 TUBE ASSY
Загрузка ...
10 A170807 CLAMP
Загрузка ...
11 251944A2 PROTECTION PLATE
Загрузка ...
12 614-10016 BOLT
Загрузка ...
13 299201A2 PROTECTION PLATE
Загрузка ...
14 555-1 BOLT
Загрузка ...
15 86983866 BRACKET
Загрузка ...
16 895-11010 WASHER
Загрузка ...
17 87416132 MUFFLER
Загрузка ...
18 87416127 EXTENSION
Загрузка ...
19 131853A1 CLAMP
Загрузка ...
20 41-1622 PLUG
Загрузка ...
21 414177A1 INSULATOR
Загрузка ...
22 86637711 CLAMP
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
