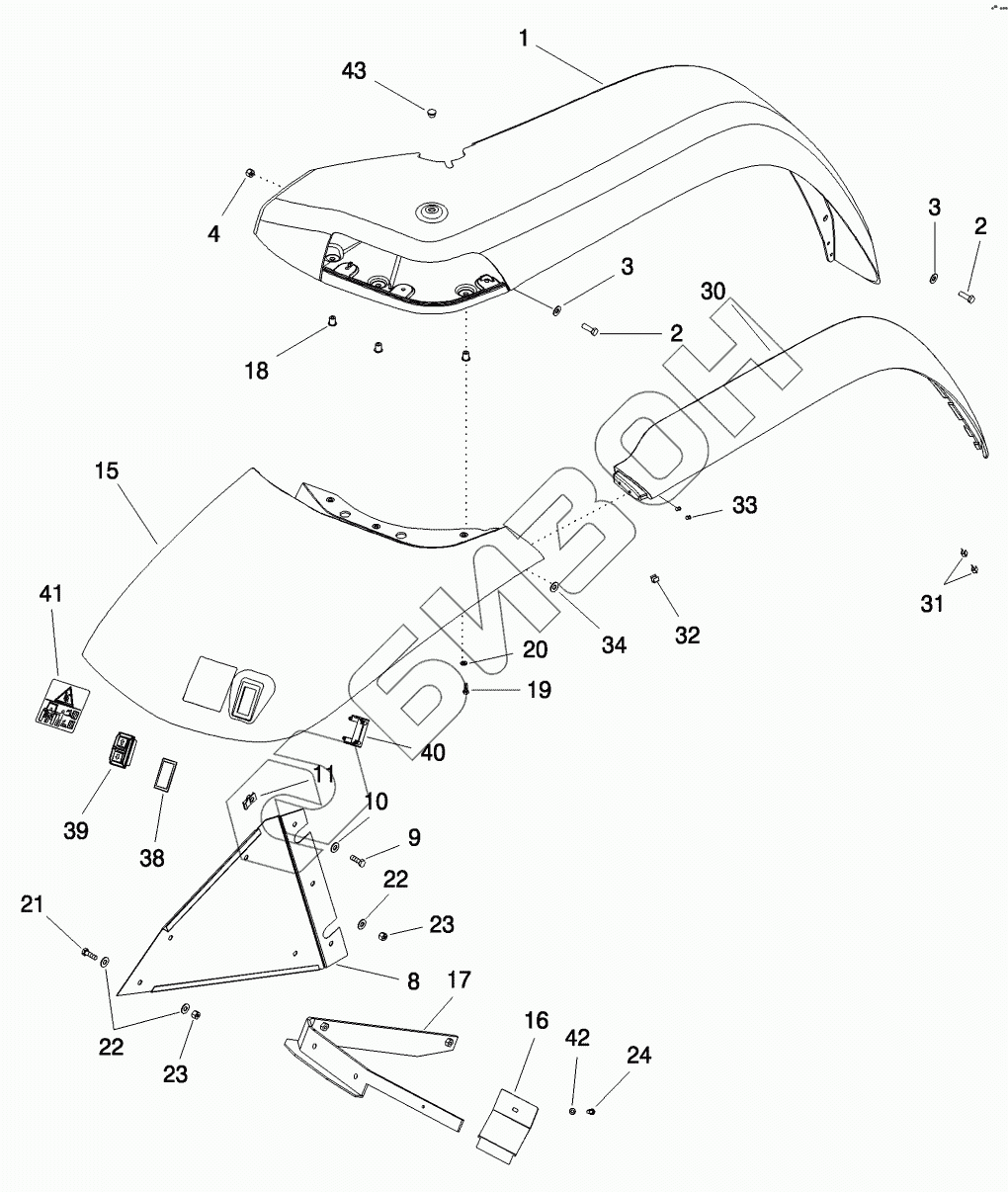

Графический каталог запасных частей к технике: CASE IH MX-285 Magnum. FENDERS - REAR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
8
9
10
11
15
16
17
18
19
20
21
22
22
23
23
24
30
31
32
33
34
38
39
40
41
42
43
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 255129A4 DEFLECTOR
Загрузка ...
1 255130A3 DEFLECTOR
Загрузка ...
2 614-8025 BOLT
Загрузка ...
3 895-15008 WASHER
Загрузка ...
4 825-2408 NUT
Загрузка ...
8 295323A2 PLATE
Загрузка ...
8 295322A2 PLATE
Загрузка ...
9 614-8025 BOLT
Загрузка ...
10 895-15008 WASHER
Загрузка ...
11 833-41308 NUT
Загрузка ...
15 302364A2 EXTENSION
Загрузка ...
15 302366A2 EXTENSION
Загрузка ...
16 301720A2 COVER
Загрузка ...
17 335705A1 SUPPORT
Загрузка ...
17 335704A1 SUPPORT
Загрузка ...
18 302342A1 INSERT
Загрузка ...
19 806-6020 BOLT
Загрузка ...
20 895-15006 WASHER
Загрузка ...
21 614-8025 BOLT
Загрузка ...
22 895-15008 WASHER
Загрузка ...
23 832-10408 NUT
Загрузка ...
24 840-168 SCREW
Загрузка ...
30 282623A2 EXTENSION
Загрузка ...
30 282622A2 EXTENSION
Загрузка ...
31 302404A1 CLIP
Загрузка ...
32 302405A1 CLIP
Загрузка ...
33 151-535 RIVET
Загрузка ...
34 195-81035 WASHER
Загрузка ...
38 221654A1 PLUG
Загрузка ...
39 220415A2 SWITCH
Загрузка ...
40 220416A2 CLAMP
Загрузка ...
41 82030732 DECAL
Загрузка ...
41 82030732 DECAL
Загрузка ...
42 892-11006 WASHER
Загрузка ...
43 1533637C1 PLUG
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
