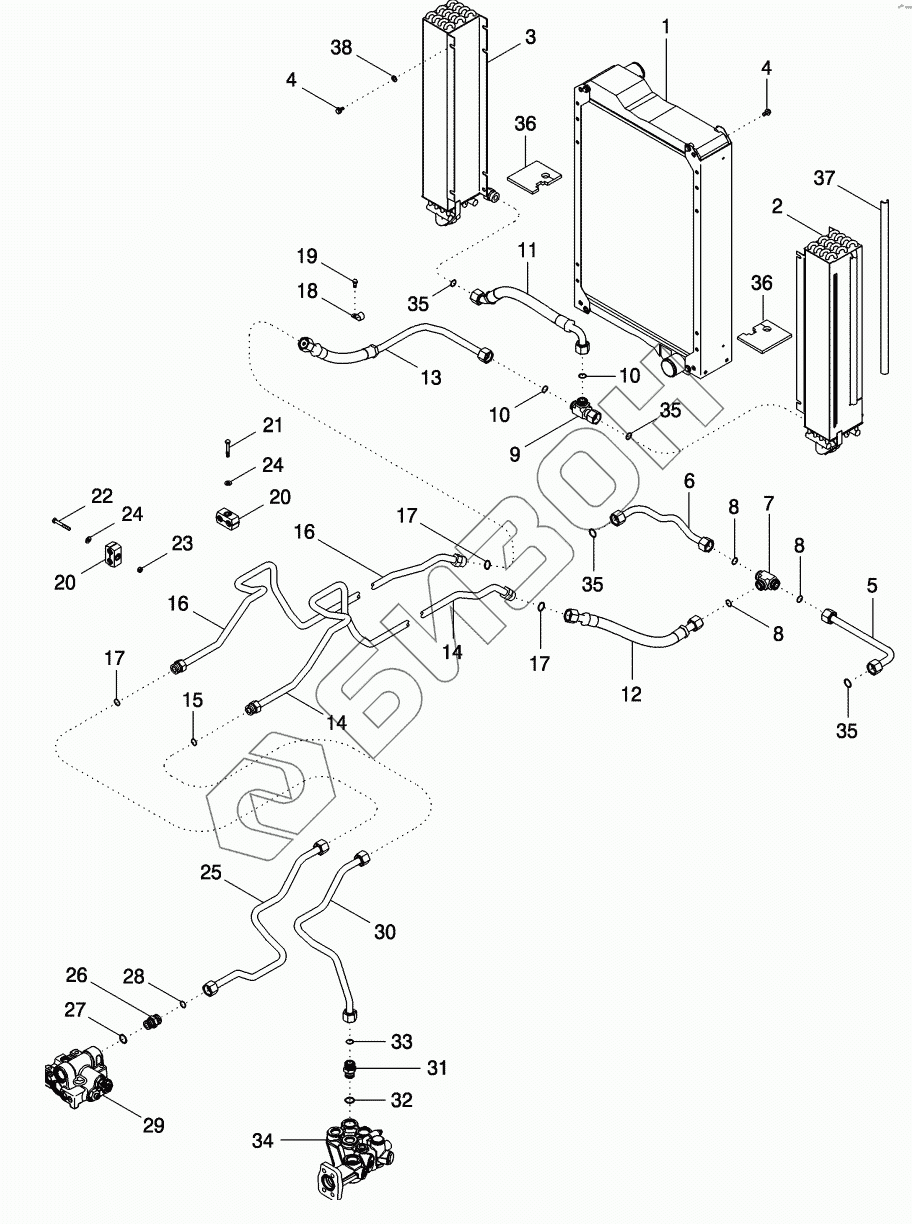

Графический каталог запасных частей к технике: CASE IH MX-285 Magnum. HYDRAULIC SYSTEM - OIL COOLER
1
2
3
4
4
5
6
7
8
8
8
9
10
10
11
12
13
14
14
15
16
16
17
17
17
18
19
20
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
35
35
35
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | REF | INSTRUCTION |
Загрузка ...
|
|
| 2 | 435633A2 | COOLER |
Загрузка ...
|
|
| 3 | 435629A2 | COOLER |
Загрузка ...
|
|
| 4 | 555-1 | BOLT |
Загрузка ...
|
|
| 5 | 300904A2 | PIPE |
Загрузка ...
|
|
| 6 | 300903A2 | PIPE |
Загрузка ...
|
|
| 7 | 701-427 | TEE |
Загрузка ...
|
|
| 8 | 238-6018 | O-RING |
Загрузка ...
|
|
| 9 | 701-417 | TEE |
Загрузка ...
|
|
| 10 | 238-6018 | O-RING |
Загрузка ...
|
|
| 11 | 313315A2 | HOSE |
Загрузка ...
|
|
| 12 | 301020A2 | HOSE |
Загрузка ...
|
|
| 13 | 301430A2 | HOSE |
Загрузка ...
|
|
| 14 | 433388A1 | PIPE |
Загрузка ...
|
|
| 15 | 238-6018 | O-RING |
Загрузка ...
|
|
| 16 | 433387A1 | PIPE |
Загрузка ...
|
|
| 16 | 433158A1 | SEAL |
Загрузка ...
|
|
| 17 | 238-6018 | O-RING |
Загрузка ...
|
|
| 18 | 515-22190 | CLAMP |
Загрузка ...
|
|
| 19 | 614-8016 | BOLT |
Загрузка ...
|
|
| 20 | 314137A1 | COLLAR CLAMP |
Загрузка ...
|
|
| 21 | 814-8050 | BOLT |
Загрузка ...
|
|
| 22 | 814-8060 | BOLT |
Загрузка ...
|
|
| 23 | 829-1408 | NUT |
Загрузка ...
|
|
| 24 | 895-15008 | WASHER |
Загрузка ...
|
|
| 25 | 433586A1 | TUBE ASSY |
Загрузка ...
|
|
| 26 | 86579682 | CONNECTOR |
Загрузка ...
|
|
| 27 | 637-64236 | O-RING |
Загрузка ...
|
|
| 28 | 895-15008 | WASHER |
Загрузка ...
|
|
| 28 | 238-6018 | O-RING |
Загрузка ...
|
|
| 29 | 404438A5 | VALVE |
Загрузка ...
|
|
| 29 | 87427822 | VALVE |
Загрузка ...
|
|
| 30 | 451061A1 | TUBE ASSY |
Загрузка ...
|
|
| 31 | 700-104 | CONNECTOR |
Загрузка ...
|
|
| 32 | 637-64236 | O-RING |
Загрузка ...
|
|
| 33 | 238-6018 | O-RING |
Загрузка ...
|
|
| 34 | 401600A1 | HEAD ASSY |
Загрузка ...
|
|
| 35 | 238-6018 | O-RING |
Загрузка ...
|
|
| 36 | 329701A1 | SEAL |
Загрузка ...
|
|
| 37 | 328134A1 | GUIDE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
