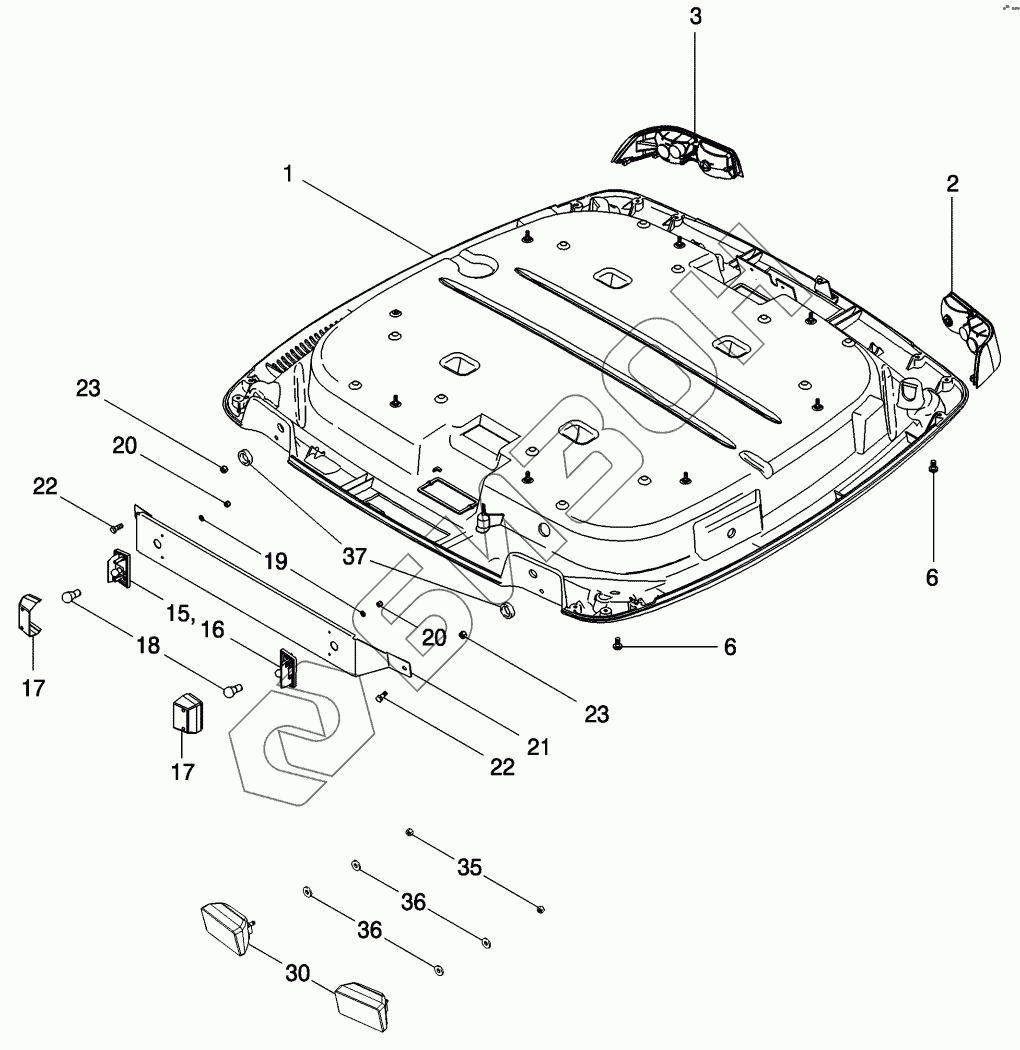

Графический каталог запасных частей к технике: CASE IH MX-285 Magnum. LAMPS - CAB ROOF

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
6
6
15
16
17
17
18
19
20
20
21
22
22
23
23
30
35
36
36
37
Позиция на иллюстрации Заводской номер детали Название детали Цена
92190C1 92190C1 LIGHT
Загрузка ...
1 REF INSTRUCTION
Загрузка ...
2 279228A1 LAMP
Загрузка ...
3 279227A1 LAMP
Загрузка ...
6 840-1612 SCREW
Загрузка ...
10 96901C1 GROMMET
Загрузка ...
11 895-18010 WASHER
Загрузка ...
12 832-10410 NUT
Загрузка ...
15 NSS NOT SERVICED SEPARATELY
Загрузка ...
16 NSS NOT SERVICED SEPARATELY
Загрузка ...
17 NSS NOT SERVICED SEPARATELY
Загрузка ...
18 H40556 BULB
Загрузка ...
19 895-11005 WASHER
Загрузка ...
20 824-1405 NUT
Загрузка ...
21 299407A1 SUPPORT
Загрузка ...
22 614-10025 BOLT
Загрузка ...
23 832-10410 NUT
Загрузка ...
30 178345A1 LIGHT
Загрузка ...
35 832-10410 NUT
Загрузка ...
36 895-18010 WASHER
Загрузка ...
37 182045A1 GROMMET
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
