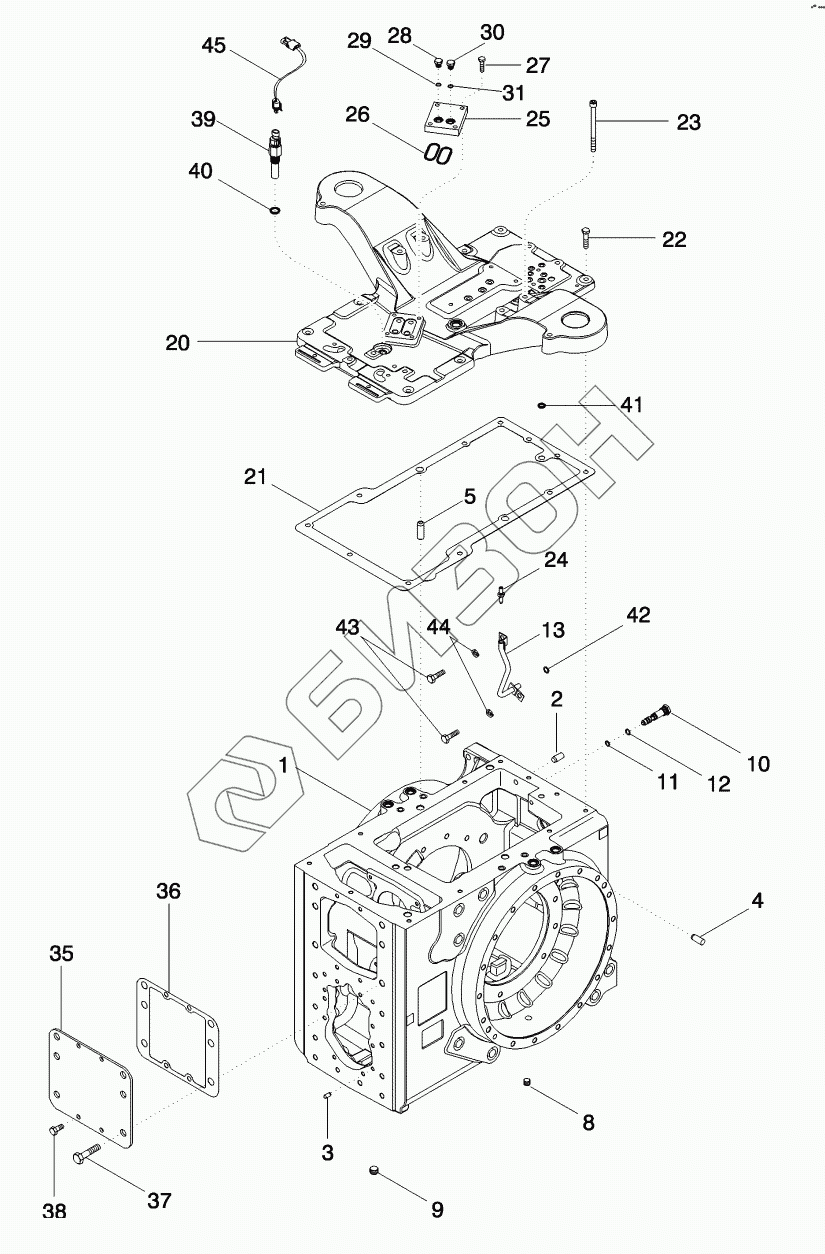

Графический каталог запасных частей к технике: CASE IH MX-285 Magnum. REAR AXLE - HOUSING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
8
9
10
11
12
13
20
21
22
23
24
25
26
27
28
29
30
31
35
36
37
38
39
40
41
42
43
44
45
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 410749A3 HOUSING ASSY
Загрузка ...
2 837-16035 DOWEL
Загрузка ...
3 837-10020 DOWEL
Загрузка ...
4 837-16040 DOWEL
Загрузка ...
5 37-11232 DOWEL
Загрузка ...
8 192791A1 PLUG
Загрузка ...
9 192792A1 PLUG
Загрузка ...
10 411075A1 FITTING
Загрузка ...
11 238-6111 O-RING
Загрузка ...
12 238-6112 O-RING
Загрузка ...
13 409741A1 TUBE ASSY
Загрузка ...
20 414416A3 COVER
Загрузка ...
21 413900A1 GASKET
Загрузка ...
22 828-12050 BOLT
Загрузка ...
23 863-12150 SCREW
Загрузка ...
24 414320A1 FITTING
Загрузка ...
25 87696450 PLATE
Загрузка ...
26 238-6139 O-RING
Загрузка ...
27 628-10035 BOLT
Загрузка ...
28 220064A1 PLUG
Загрузка ...
29 637-63113 O-RING
Загрузка ...
30 220066A1 PLUG
Загрузка ...
31 637-63153 O-RING
Загрузка ...
35 236602A1 COVER
Загрузка ...
36 379145A1 GASKET
Загрузка ...
37 628-20045 BOLT
Загрузка ...
38 628-12025 BOLT
Загрузка ...
39 352787A2 SENSOR
Загрузка ...
39 87548200 SENSOR
Загрузка ...
40 238-5115 O-RING
Загрузка ...
41 238-5111 O-RING
Загрузка ...
42 239-5112 O-RING
Загрузка ...
43 613-12025 BOLT
Загрузка ...
44 892-11012 WASHER
Загрузка ...
45 87631267 HARNESS
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
