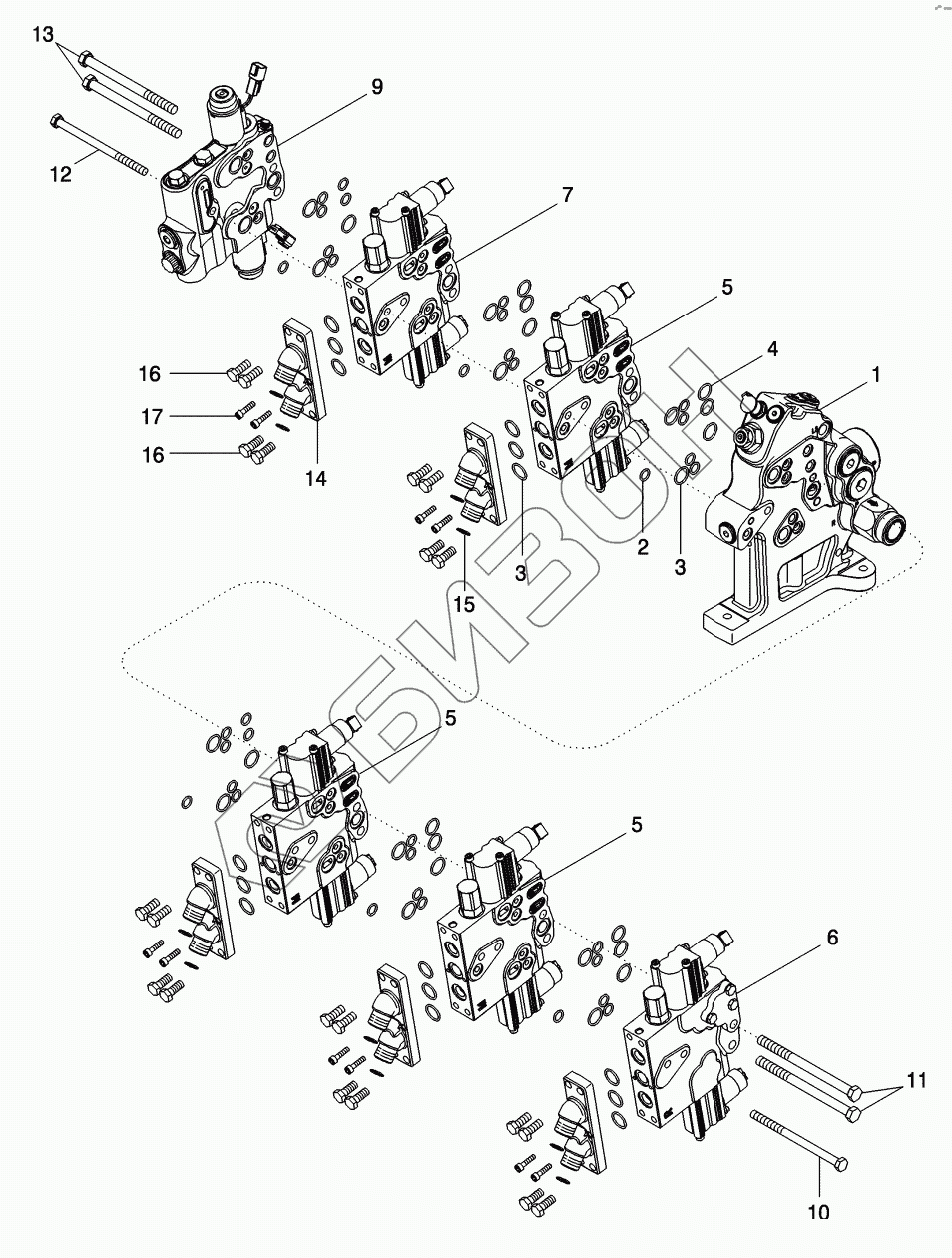

Графический каталог запасных частей к технике: CASE IH MX-285 Magnum. REMOTE HYDRAULIC VALVE STACK

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
5
5
6
7
9
10
11
12
13
14
15
16
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 447528A4 VALVE
Загрузка ...
1 447528A3 VALVE
Загрузка ...
2 238-6112 O-RING
Загрузка ...
3 238-6117 O-RING
Загрузка ...
4 238-6116 O-RING
Загрузка ...
5 447226A5 VALVE
Загрузка ...
6 447220A6 VALVE
Загрузка ...
7 447223A4 VALVE
Загрузка ...
7 447226A5 VALVE
Загрузка ...
9 412509A3 VALVE
Загрузка ...
9 412509A4 VALVE
Загрузка ...
10 828-10110 BOLT
Загрузка ...
10 828-10160 BOLT
Загрузка ...
10 828-10070 BOLT
Загрузка ...
11 828-12080 BOLT
Загрузка ...
11 828-12120 BOLT
Загрузка ...
11 828-12170 BOLT
Загрузка ...
12 828-10110 BOLT
Загрузка ...
12 828-10160 BOLT
Загрузка ...
13 828-12110 BOLT
Загрузка ...
13 828-12160 BOLT
Загрузка ...
14 435643A1 COVER
Загрузка ...
15 238-6016 O-RING
Загрузка ...
16 628-10025 BOLT
Загрузка ...
17 864-6025 HEX SOC SCREW
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
