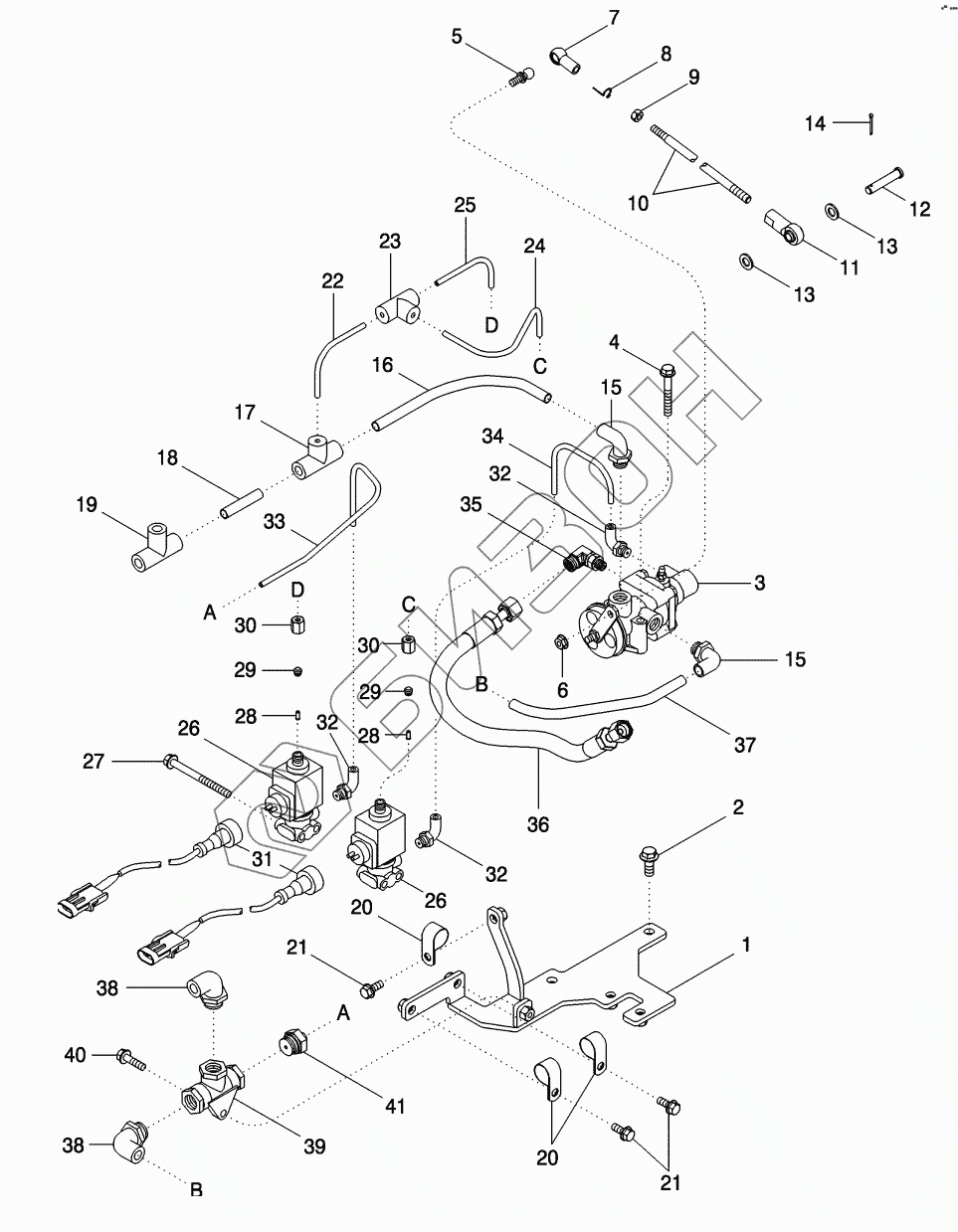

Графический каталог запасных частей к технике: CASE IH MX-285 Magnum. TRAILER BRAKES - PNEUMATIC, VALVES
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
17
18
19
20
20
21
21
22
23
24
25
26
26
27
28
28
29
29
30
30
31
32
32
32
33
34
35
36
37
38
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86987547 | BRACKET |
Загрузка ...
|
|
| 2 | 844-10025 | BOLT |
Загрузка ...
|
|
| 3 | 224360A1 | VALVE |
Загрузка ...
|
|
| 4 | 844-8060 | BOLT |
Загрузка ...
|
|
| 5 | 3229351R1 | BALL JOINT |
Загрузка ...
|
|
| 6 | 825-2408 | NUT |
Загрузка ...
|
|
| 7 | 231532A1 | BALL JOINT |
Загрузка ...
|
|
| 8 | 3233348R1 | CLIP |
Загрузка ...
|
|
| 9 | 829-1408 | NUT |
Загрузка ...
|
|
| 10 | 86985983 | ROD |
Загрузка ...
|
|
| 11 | D136773 | BALL JOINT |
Загрузка ...
|
|
| 12 | 427-6200 | PIN |
Загрузка ...
|
|
| 13 | 895-11010 | WASHER |
Загрузка ...
|
|
| 14 | 733-2520 | PIN |
Загрузка ...
|
|
| 15 | 442928A1 | ELBOW |
Загрузка ...
|
|
| 16 | 86985944 | HOSE |
Загрузка ...
|
|
| 17 | 442926A1 | TEE |
Загрузка ...
|
|
| 18 | 86985943 | HOSE |
Загрузка ...
|
|
| 19 | 442925A1 | TEE |
Загрузка ...
|
|
| 20 | 515-23238 | CLAMP |
Загрузка ...
|
|
| 21 | 844-8020 | BOLT |
Загрузка ...
|
|
| 22 | 86985946 | HOSE |
Загрузка ...
|
|
| 23 | 86987467 | TEE |
Загрузка ...
|
|
| 24 | 86987483 | HOSE |
Загрузка ...
|
|
| 25 | 86985947 | HOSE |
Загрузка ...
|
|
| 26 | 1531984C1 | VALVE |
Загрузка ...
|
|
| 27 | 845-8095 | BOLT |
Загрузка ...
|
|
| 28 | 1531863C1 | SLEEVE |
Загрузка ...
|
|
| 29 | 3138533R1 | SLEEVE |
Загрузка ...
|
|
| 30 | 3138527R1 | NUT |
Загрузка ...
|
|
| 31 | 327970A1 | PLUG |
Загрузка ...
|
|
| 32 | 442927A1 | ELBOW |
Загрузка ...
|
|
| 33 | 86985949 | HOSE |
Загрузка ...
|
|
| 34 | 86985948 | HOSE |
Загрузка ...
|
|
| 35 | 86984486 | ELBOW |
Загрузка ...
|
|
| 36 | 86985956 | HOSE |
Загрузка ...
|
|
| 37 | 86985945 | HOSE |
Загрузка ...
|
|
| 38 | 442929A1 | ELBOW |
Загрузка ...
|
|
| 39 | 325137A1 | VALVE |
Загрузка ...
|
|
| 40 | 844-8030 | BOLT |
Загрузка ...
|
|
| 41 | 442922A1 | CONNECTOR |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
