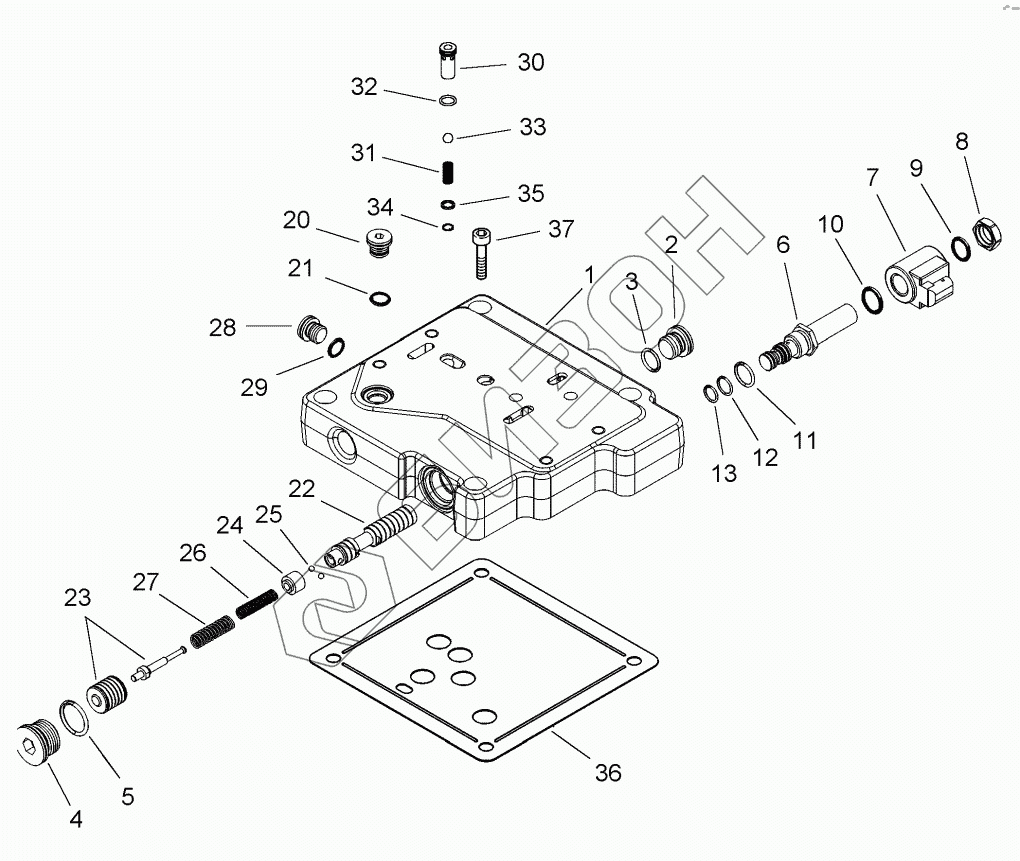

Графический каталог запасных частей к технике: CASE IH MX-285 Magnum. VALVE ASSY - INCHING
1
2
3
4
5
6
7
8
9
10
11
12
13
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 445537A2 | 445537A2 | VALVE |
Загрузка ...
|
|
| 445492A2 | 445492A2 | VALVE |
Загрузка ...
|
|
| 302170A2 | 302170A2 | SPOOL |
Загрузка ...
|
|
| 308245A1 | 308245A1 | KIT |
Загрузка ...
|
|
| 239552A2 | 239552A2 | VALVE |
Загрузка ...
|
|
| 1 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 2 | 221578A1 | PLUG |
Загрузка ...
|
|
| 3 | 637-63153 | O-RING |
Загрузка ...
|
|
| 4 | 221580A1 | PLUG |
Загрузка ...
|
|
| 5 | 637-64236 | O-RING |
Загрузка ...
|
|
| 6 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 7 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 8 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 9 | 238-7016 | O-RING |
Загрузка ...
|
|
| 10 | 238-7018 | O-RING |
Загрузка ...
|
|
| 11 | 237-6008 | O-RING |
Загрузка ...
|
|
| 12 | 238-5014 | O-RING |
Загрузка ...
|
|
| 13 | 238-5013 | O-RING |
Загрузка ...
|
|
| 20 | 221576A1 | PLUG |
Загрузка ...
|
|
| 21 | 637-63113 | O-RING |
Загрузка ...
|
|
| 22 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 23 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 24 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 25 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 26 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 27 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 28 | 221576A1 | PLUG |
Загрузка ...
|
|
| 29 | 637-63113 | O-RING |
Загрузка ...
|
|
| 30 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 31 | 445494A1 | SPRING |
Загрузка ...
|
|
| 32 | 238-5012 | O-RING |
Загрузка ...
|
|
| 33 | 211-1009 | BALL |
Загрузка ...
|
|
| 34 | 100-2131 | RING |
Загрузка ...
|
|
| 35 | 86988656 | WASHER |
Загрузка ...
|
|
| 36 | 253385A2 | GASKET |
Загрузка ...
|
|
| 37 | 861-10045 | SCREW |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
