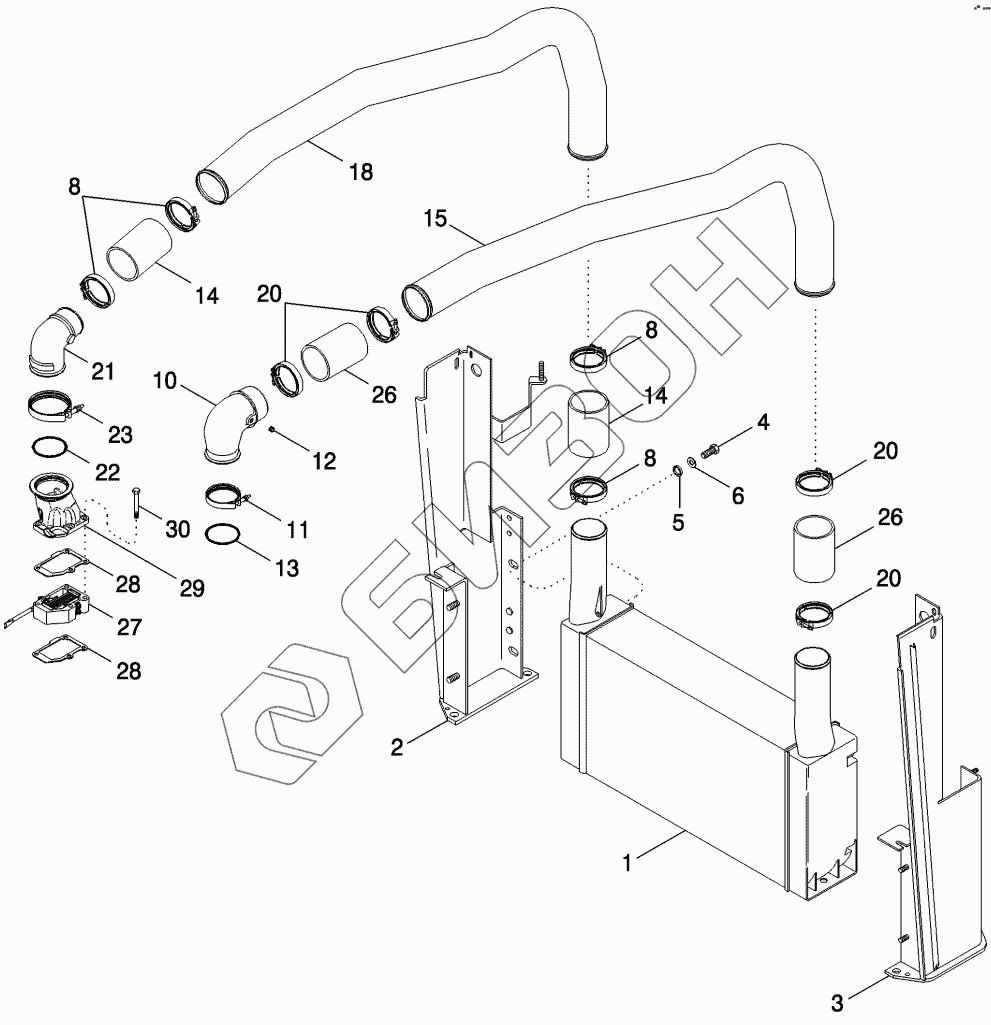

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. AFTERCOOLER
1
2
3
4
5
6
8
8
8
10
11
12
13
14
14
15
15
15
18
18
18
20
20
20
21
22
23
26
26
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87307279 | HEAT EXCHANGER |
Загрузка ...
|
|
| 2 | 87621948 | SUPPORT |
Загрузка ...
|
|
| 3 | 87621960 | SUPPORT |
Загрузка ...
|
|
| 4 | 614-10025 | BOLT |
Загрузка ...
|
|
| 5 | 87456528 | TUBE SPACER |
Загрузка ...
|
|
| 6 | 495-81148 | WASHER |
Загрузка ...
|
|
| 8 | 352198A1 | CLAMP |
Загрузка ...
|
|
| 10 | J918685 | PIPE |
Загрузка ...
|
|
| 11 | J883284 | O-RING |
Загрузка ...
|
|
| 12 | J008465 | PLUG |
Загрузка ...
|
|
| 13 | J069053 | CLAMP |
Загрузка ...
|
|
| 14 | 87454331 | HOSE |
Загрузка ...
|
|
| 15 | 87521309 | TUBE |
Загрузка ...
|
|
| 15 | 87602983 | TUBE |
Загрузка ...
|
|
| 15 | 87454346 | TUBE |
Загрузка ...
|
|
| 18 | 87346132 | TUBE |
Загрузка ...
|
|
| 18 | 87521022 | TUBE |
Загрузка ...
|
|
| 18 | 87603073 | TUBE |
Загрузка ...
|
|
| 20 | 364751A1 | CLAMP |
Загрузка ...
|
|
| 21 | 87341882 | ELBOW |
Загрузка ...
|
|
| 22 | 87434592 | SEAL |
Загрузка ...
|
|
| 23 | 87434593 | CLAMP |
Загрузка ...
|
|
| 26 | 377592A1 | HOSE |
Загрузка ...
|
|
| 27 | 87753829 | HEATER |
Загрузка ...
|
|
| 28 | 87335272 | GASKET |
Загрузка ...
|
|
| 29 | 87340026 | CONNECTOR |
Загрузка ...
|
|
| 30 | 845-8080 | BOLT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
