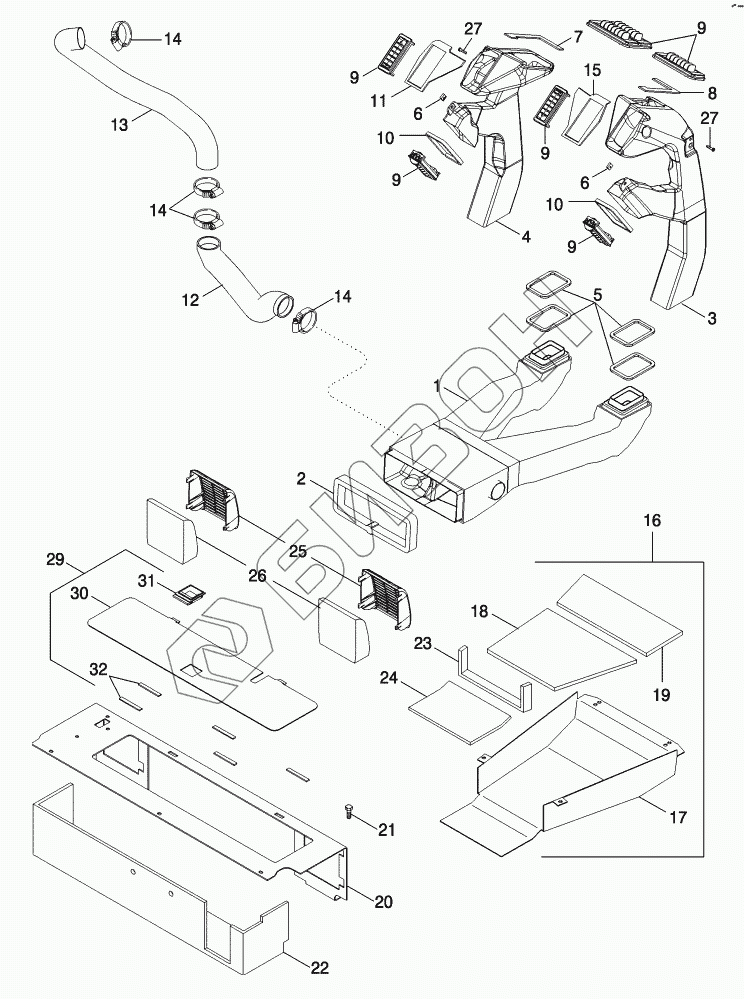

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. AIR CONDITIONING - DUCTS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
7
8
9
9
9
9
9
10
10
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 87308202 DUCT
Загрузка ...
2 326665A1 SEAL
Загрузка ...
3 87360629 DUCT
Загрузка ...
4 87310029 DUCT
Загрузка ...
5 87452817 GASKET
Загрузка ...
6 87016569 NUT
Загрузка ...
7 87310033 GASKET
Загрузка ...
8 87310034 GASKET
Загрузка ...
9 363882A1 DIFFUSER
Загрузка ...
10 87456015 GASKET
Загрузка ...
11 87310035 GASKET
Загрузка ...
12 256331A2 HOSE
Загрузка ...
13 303732A1 HOSE
Загрузка ...
14 214-1544 CLAMP
Загрузка ...
15 87310036 GASKET
Загрузка ...
16 87377042 PAN
Загрузка ...
17 NSS NOT SERVICED SEPARATELY
Загрузка ...
18 87451616 INSULATION
Загрузка ...
19 87451617 INSULATION
Загрузка ...
20 87323828 EXTENSION
Загрузка ...
21 781-24820 SCREW
Загрузка ...
22 87441122 INSULATION
Загрузка ...
23 87451618 STRIP
Загрузка ...
24 87307956 INSULATION
Загрузка ...
25 301180A3 VENT (AIR)
Загрузка ...
26 293615A1 FILTER
Загрузка ...
27 840-1525 SCREW
Загрузка ...
29 87442171 COVER
Загрузка ...
30 87442170 COVER
Загрузка ...
31 406718A1 LATCH
Загрузка ...
32 412425A1 SEAL
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
