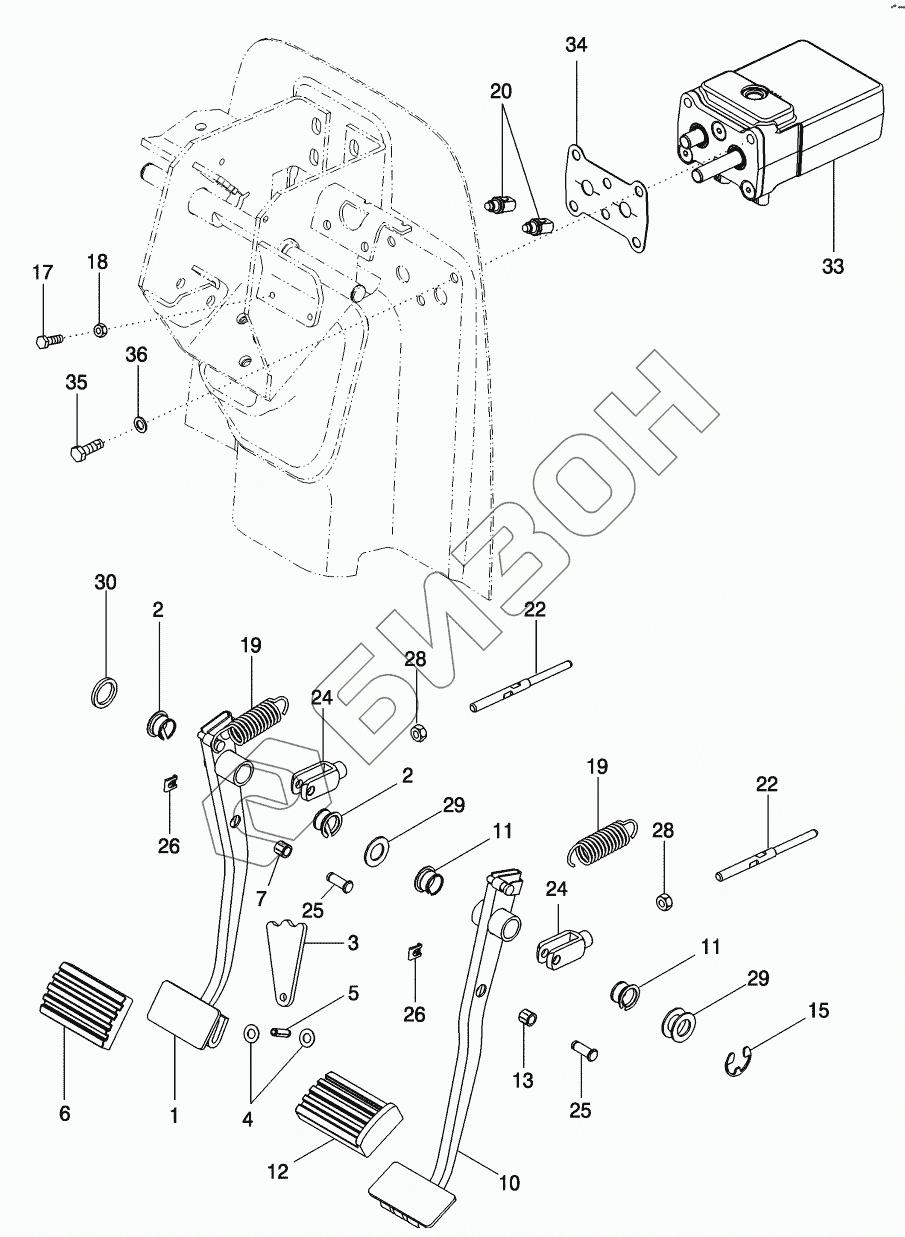

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. BRAKES - PEDAL BRAKE
1
2
2
3
4
5
6
7
10
11
11
12
13
15
17
18
19
19
20
22
22
24
24
25
25
26
26
28
28
29
29
30
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 400859A3 | PEDAL ASSY |
Загрузка ...
|
|
| 2 | 1990753C1 | PLASTIC RING |
Загрузка ...
|
|
| 3 | 188419A1 | ARM |
Загрузка ...
|
|
| 4 | 906045R1 | WASHER |
Загрузка ...
|
|
| 5 | 87584294 | PIN |
Загрузка ...
|
|
| 6 | 1999381C1 | PAD |
Загрузка ...
|
|
| 7 | 298715A1 | BUSHING |
Загрузка ...
|
|
| 10 | 400862A3 | PEDAL ASSY |
Загрузка ...
|
|
| 11 | 1990753C1 | PLASTIC RING |
Загрузка ...
|
|
| 12 | 1999382C1 | PAD |
Загрузка ...
|
|
| 13 | 298715A1 | BUSHING |
Загрузка ...
|
|
| 15 | 800-3120 | CIRCLIP |
Загрузка ...
|
|
| 17 | 614-8025 | BOLT |
Загрузка ...
|
|
| 18 | 829-1408 | NUT |
Загрузка ...
|
|
| 19 | 236504A2 | SPRING |
Загрузка ...
|
|
| 20 | 279265A2 | SWITCH |
Загрузка ...
|
|
| 22 | 400865A1 | ROD |
Загрузка ...
|
|
| 24 | 236323A1 | CLEVIS |
Загрузка ...
|
|
| 25 | 192869A1 | PIN |
Загрузка ...
|
|
| 26 | 193182A1 | CLIP |
Загрузка ...
|
|
| 28 | 829-1410 | NUT |
Загрузка ...
|
|
| 29 | T102217 | WASHER |
Загрузка ...
|
|
| 30 | 258242A1 | WASHER |
Загрузка ...
|
|
| 33 | 87731065 | VALVE |
Загрузка ...
|
|
| 34 | 407142A1 | GASKET |
Загрузка ...
|
|
| 35 | 806-10030 | BOLT |
Загрузка ...
|
|
| 36 | 895-18010 | WASHER |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
